LT1930

製造中

ThinSOTの1A、1.2MHz/2.2MHz昇圧DC-DCコンバータ

製品モデル
4
1Ku当たりの価格
最低価格:$2.69
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 1.2MHzのスイッチング周波数(LT1930)
  • 2.2MHzのスイッチング周波数(LT1930A)
  • 低VCESATスイッチ:400mV/1A
  • 高出力電圧:最大34V
  • 3.3V入力から5V/480mAを出力(LT1930)
  • 5V入力から12V/250mAを出力(LT1930A)
  • 広い入力範囲:2.6V~16V
  • 小型表面実装部品を使用
  • 低いシャットダウン電流:<1μA
  • 高さの低い(1mm)ThinSOTTMパッケージ
  • LT1613とピン互換
LT1930
ThinSOTの1A、1.2MHz/2.2MHz昇圧DC-DCコンバータ

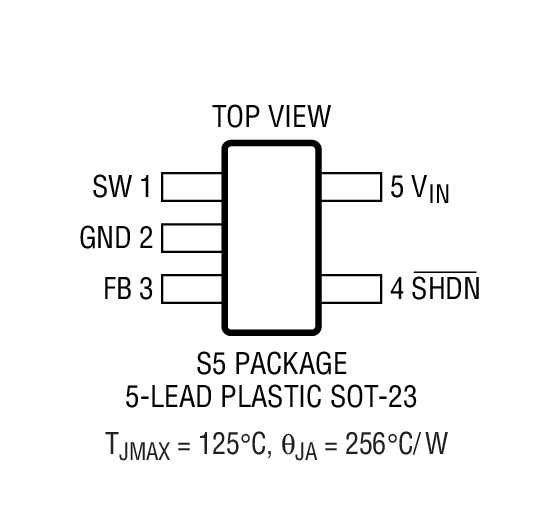

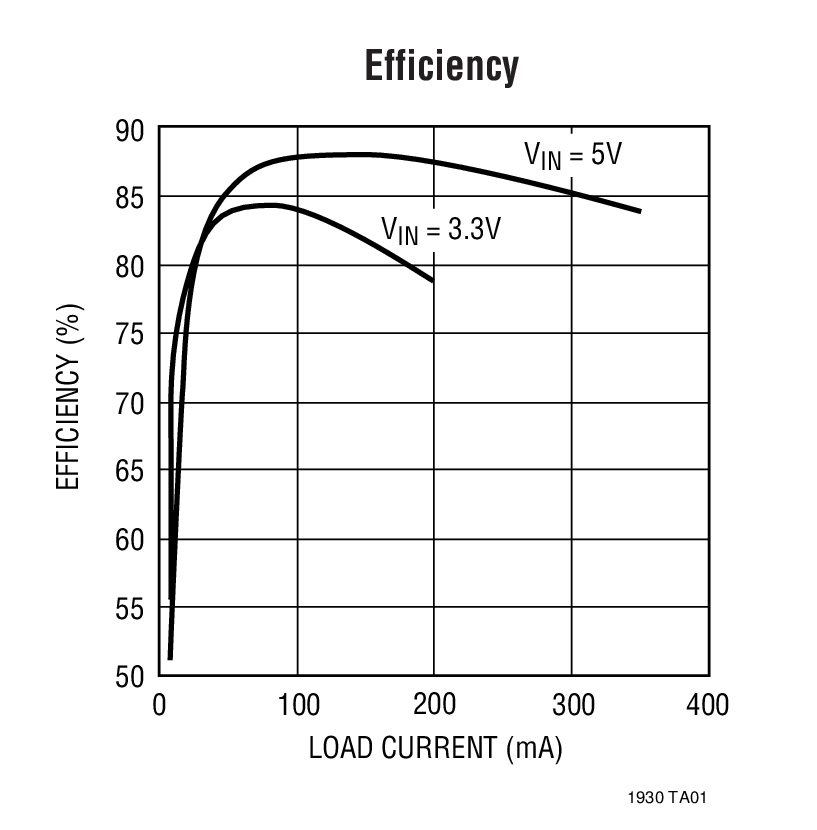

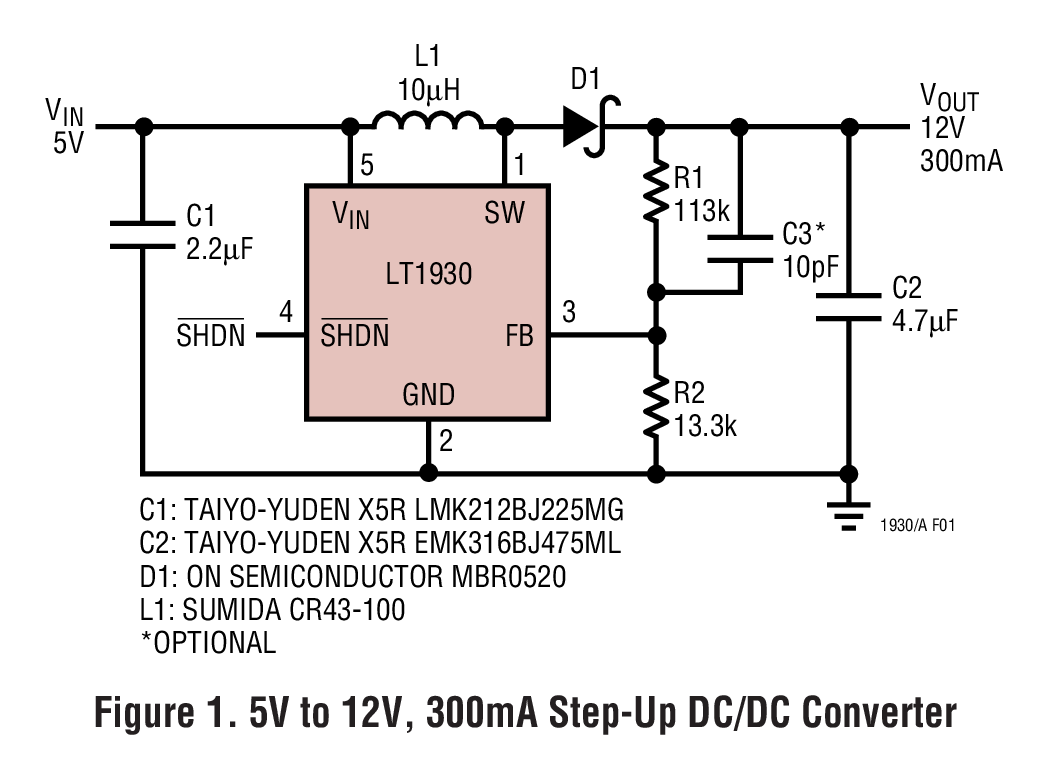

Figure 1. 5V to 12V, 300mA Step-Up DC/DC Converter Efficiency Product Package 1
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
サージ・ストッパ、過電圧および過電流保護 1
LTC4365 新規設計に推奨 低電圧、過電圧および逆電源保護コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。




評価用キット

eval board
DC634A

LT1930AES5 Demo Board | APD Bias Supply, 3V to 5.5V Input, VOUT = 30V to 90V @ Up to 2mA

製品詳細

Demonstration circuit 634 is a low noise avalanche photodiode (APD) bias supply featuring the LT1930A. This circuit takes an input voltage from 3V to 5.5V and provides 90V@2mA at the output (0V control voltage). The output voltage can be adjusted from 90V down to 30V by increasing the control voltage (4.5V max), which effectively changes the current into the feedback node to adjust the output voltage.

eval board
DC383B

LTC1930ES5/LTC1931ES5 Demo Board | 3 Circuits: Boost/SEPIC/Inverter, 5VIN to 12VOUT1 @300mA, 10V-16VIN to 12VOUT2 @300mA, 12VIN to -12VOUT3 @350mA

製品詳細

Demonstration Circuit 383B is multipurpose demonstration board featuring the LT1930 and LT1931. The demo board offers three separate DC/DC converters. The Boost circuit is designed to convert a 5V input to 12V output at 300mA maximum load. The SEPIC circuit generates a 12V/300mA output from a 10V~16V variable input. The Inverter circuit is designed for applications requiring -12V/350mA from a positive 12V input.

eval board
DC397A

LT1930AES5/LT1931AES5 Demo Board | 3 Circuits: Boost/SEPIC/Inverter: 5VIN to 12VOUT1 @ 250mA, 10V-16VIN to 12VOUT2 @ 250mA, 12VIN to -12VOUT3 @ 250mA

製品詳細

Demonstration circuit 397 is a multipurpose DC/DC switching regulator using the LT1930A and LT1931A voltage regulators in a SOT-23 package. The demo board offers three separate DC/DC converters for different applications needs. The boost circuit is designed to convert a 5V input to 12V output at 250mA maximum load. The SEPIC circuit generates a constant 12V/250mA (max load) output with a 10V~16V variable input. The inverter circuit is de-signed for applications requiring negative 12V/250mA (max load) from a positive 12V input. All three circuits are designed to demonstrate fast switching frequency (2.2MHz), an internal 36V/1A switch, wide input range, and small circuit size.

DC634A
LT1930AES5 Demo Board | APD Bias Supply, 3V to 5.5V Input, VOUT = 30V to 90V @ Up to 2mA

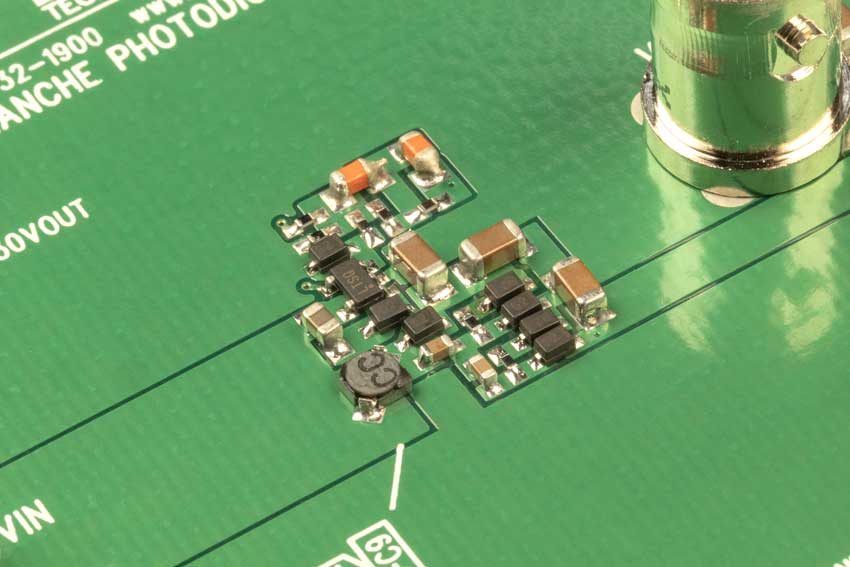

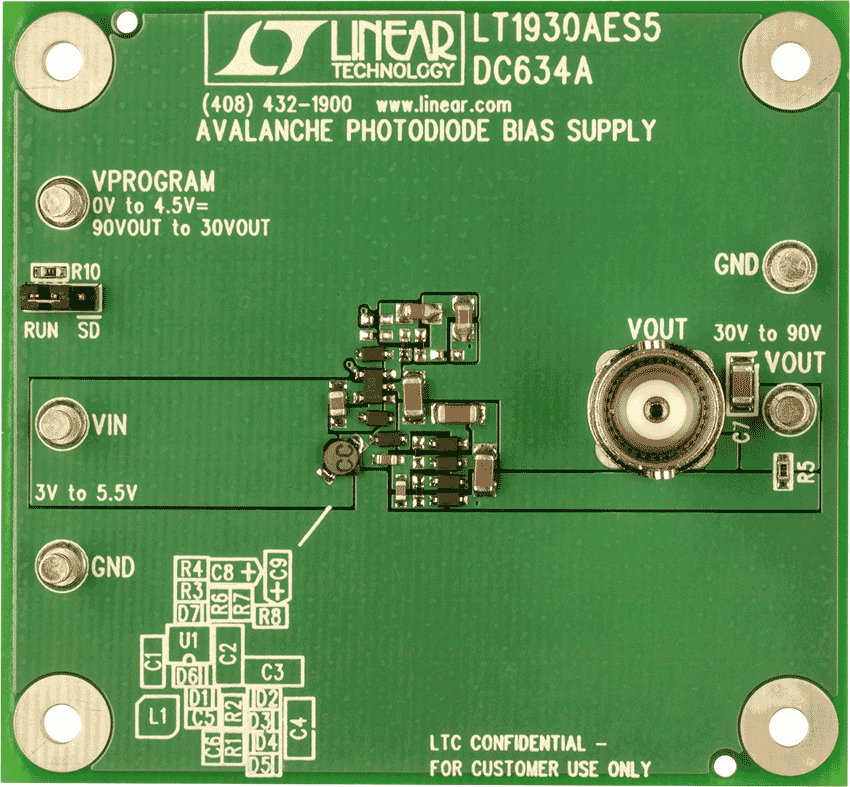

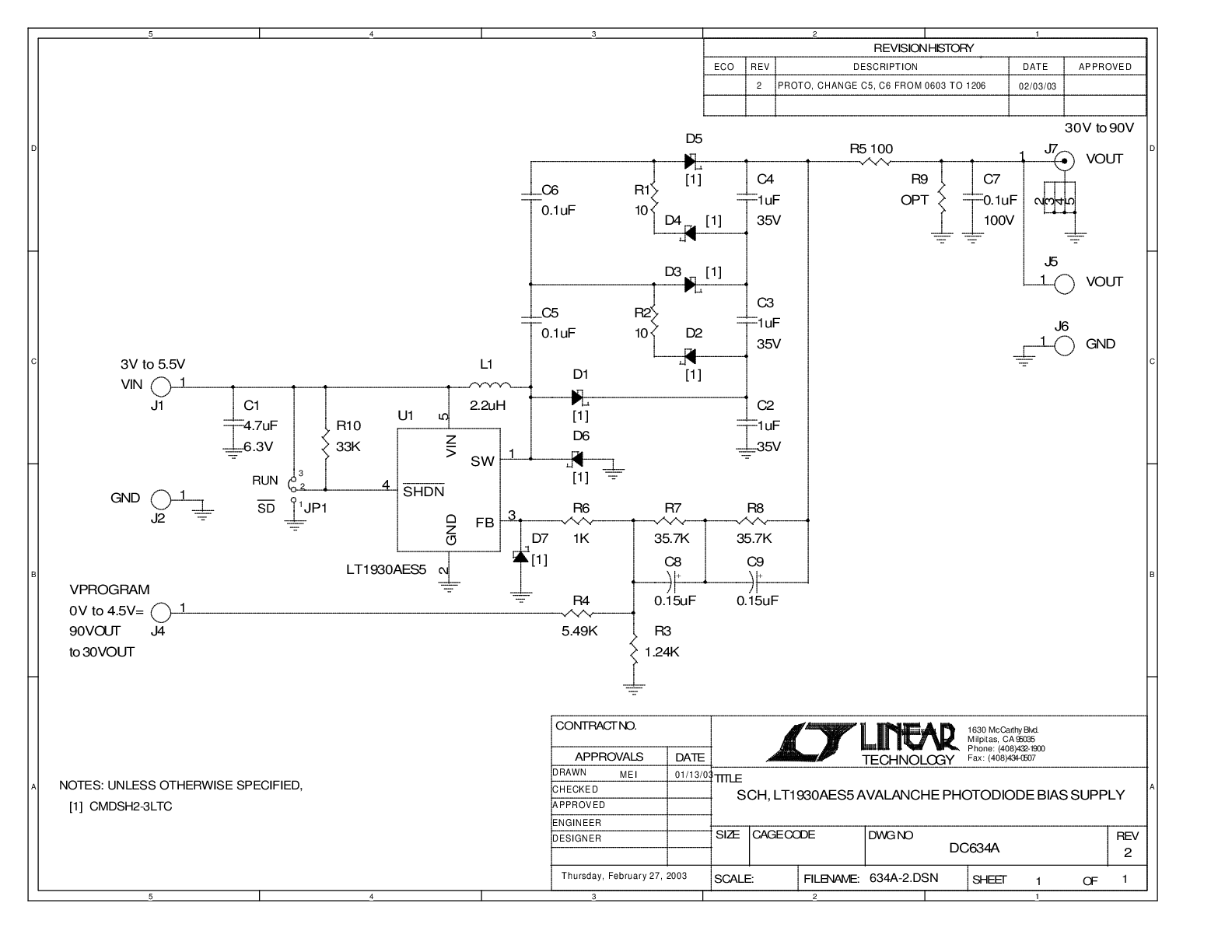

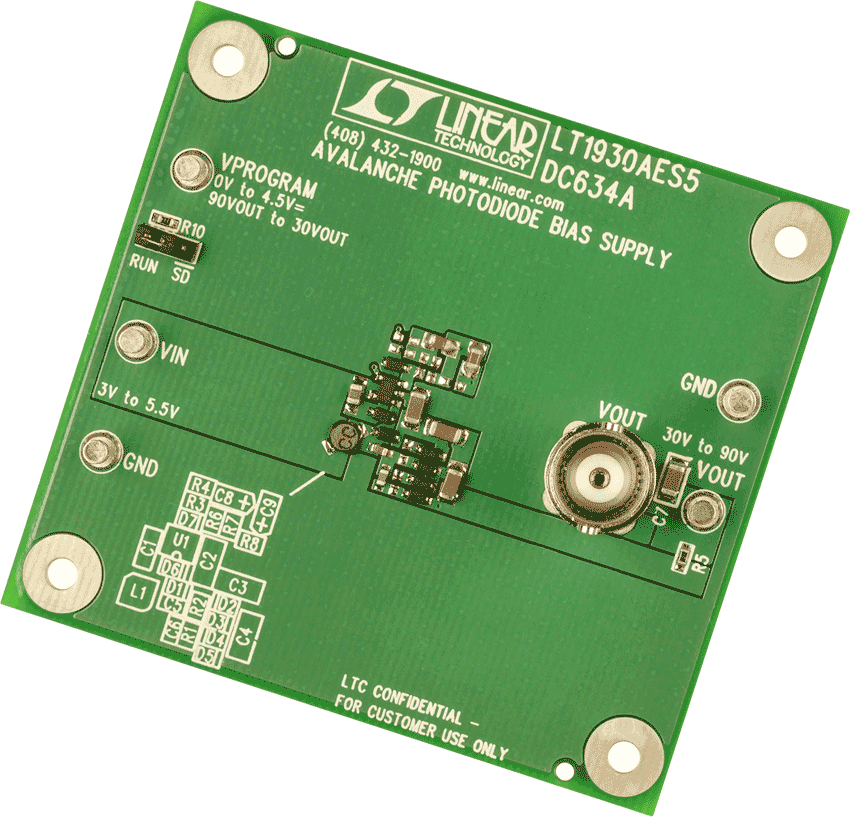

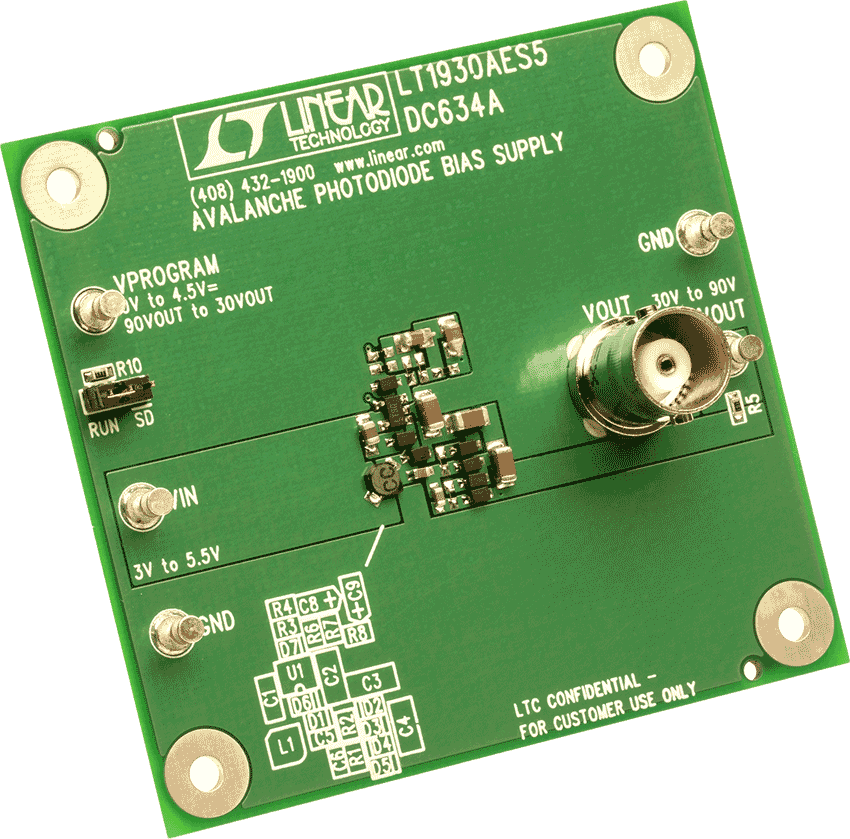

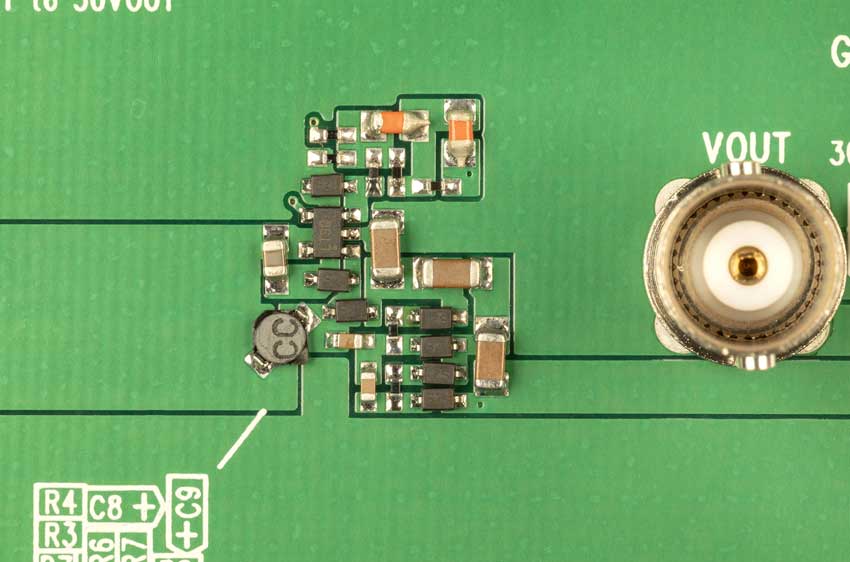

DC634A Demo Board DC634A Demo Board DC634A Demo Board DC634A Demo Board DC634A Demo Board DC634A - Schematic
DC383B
LTC1930ES5/LTC1931ES5 Demo Board | 3 Circuits: Boost/SEPIC/Inverter, 5VIN to 12VOUT1 @300mA, 10V-16VIN to 12VOUT2 @300mA, 12VIN to -12VOUT3 @350mA

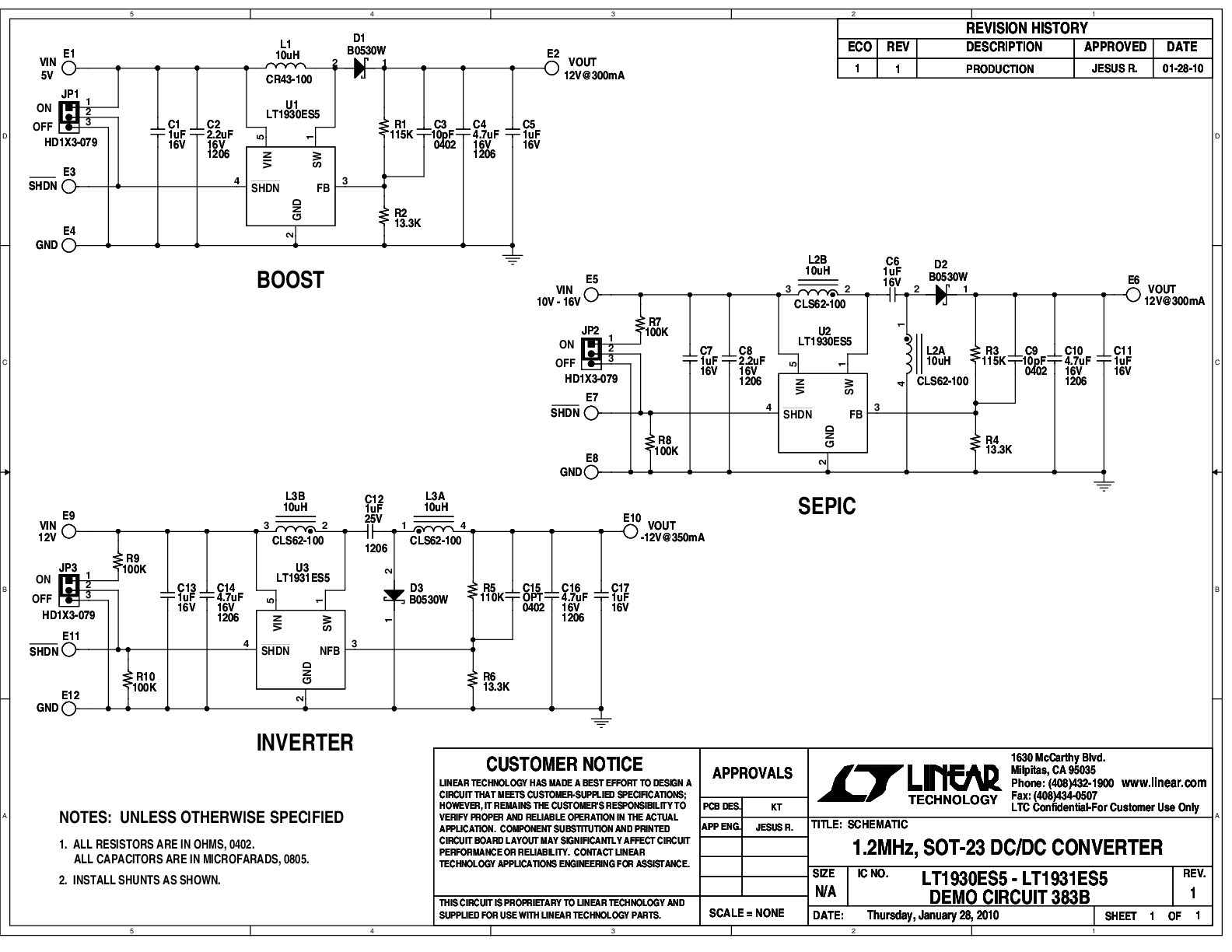

DC383B - Schematic
DC397A
LT1930AES5/LT1931AES5 Demo Board | 3 Circuits: Boost/SEPIC/Inverter: 5VIN to 12VOUT1 @ 250mA, 10V-16VIN to 12VOUT2 @ 250mA, 12VIN to -12VOUT3 @ 250mA

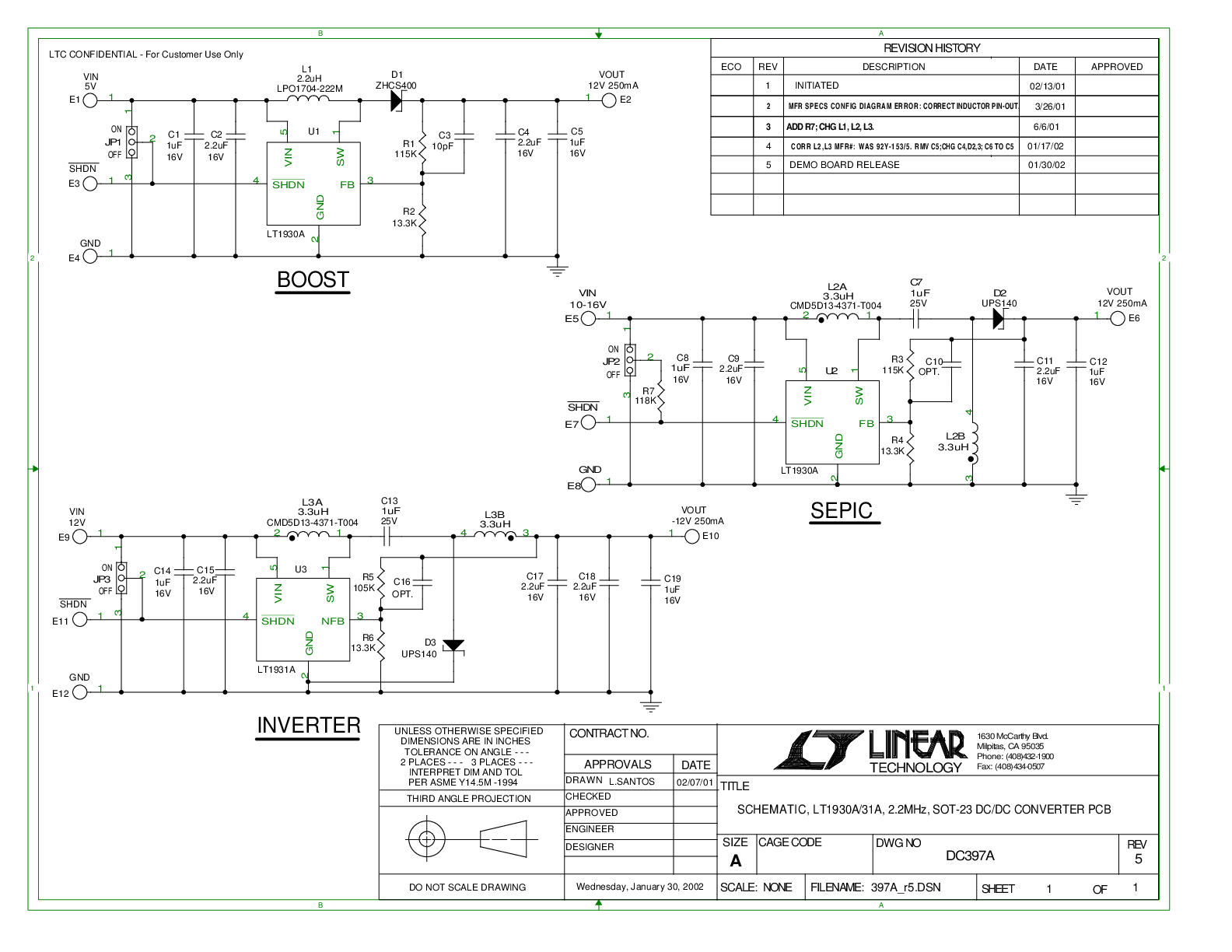

DC397A - Schematic

リファレンス・デザイン

Figure 1. CN0556 Simplified Block Diagram
CN0556 Circuits from the Lab®

Programmable High Current and Voltage Source/Sink Power Supply

機能と利点

  • High Efficiency Buck or Boost DC-DC Converter
  • 14 V to 56 V Buck Input Voltage and 8 V to 14 V Boost Input Voltage
  • Fully Programmable Bidirectional Control and Monitoring
  • Seamless Buck-to-Boost Transition and Vice Versa
  • Buck Mode: 35 A Maximum Output Current
  • Boost Mode: 10 A Maximum Output Current
  • Undervoltage, Overvoltage, Overcurrent, and Reverse Current Protection
CN0556
Programmable High Current and Voltage Source/Sink Power Supply
Figure 1. CN0556 Simplified Block Diagram
EVAL-CN0556-EBZ Evaluation Board - Angle View
EVAL-CN0556-EBZ Evaluation Board  - Top View
EVAL-CN0556-EBZ Evaluation Board - Bottom View
