ADL8103

新規設計に推奨

高入力耐性、低ノイズ・アンプ、6GHz～12GHz

データシート (Rev. 0)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
価格は未定
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 入力電力に対する高い耐性：6GHz～12GHzで34dBm
  • 正側（供給）単電源：5V/100mA（公称）
  • RBIASドレイン電流調整端子
  • 短いオーバードライブ回復時間：32dBmで25ns
  • ゲイン：8GHz～10GHzで25dB（代表値）
  • OIP3：8GHz～10GHzで32.1dBm（代表値）
  • ノイズ指数：8GHz～10GHzで1.7dB（代表値）
  • 広い動作温度範囲：−55°C～+125°C
  • RoHS準拠、2mm × 2mm、8ピンLFCSP
ADL8103
高入力耐性、低ノイズ・アンプ、6GHz～12GHz
ADLl8103 Functional Block Diagram ADL8103 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

Sパラメータ 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADL8103

ADL8103（6GHz～12GHz、高入力耐性、低ノイズ・アンプ）の性能評価

今すぐ購入 詳細を表示

機能と利点

  • 4層、Rogers 4350BおよびIsola 370HR評価用ボード
  • エンド起動、2.92mm RFコネクタ
  • スルー・キャリブレーション・パス（実装解除）

製品詳細

ADL8103-EVALZは、厚さ10milのRogers 4350BおよびIsola 370HR、銅被覆を使用した4層プリント回路基板（PCB）で構成され、公称の厚さは62milです。ADL8103-EVALZのRFINポートとRFOUTポートには、2.92mmメス同軸コネクタが装着されており、それぞれのRFパターンは50Ωの特性インピーダンスを持ちます。ADL8103-EVALZには、ADL8103の動作温度−55°C～+125°Cの全範囲での使用に適したコンポーネントが搭載されています。ボード・パターン損失を補正するため、J1コネクタとJ2コネクタの間にスルー・キャリブレーション・パスが用意されています。スルー・キャリブレーション・パスを使用するには、J1およびJ2にRFコネクタを差し込む必要があります。スルー・キャリブレーション・パスのパフォーマンスについては、表1と図3を参照してください。

ADL8103-EVALZのグラウンド・パスとVDDピンには、表面実装技術（SMT）テスト・ポイント・コネクタ、GND、およびVDDを介してアクセスします。VBIASの予備のテスト・ポイントとして、RBIASピンへの簡易アクセスが提供されています（テスト・ポイントの位置についてはユーザ・ガイドの図5を参照）。

ADL8103-EVALZのRFパターンは、50Ωで接地されたコプレーナ導波路です。パッケージのグラウンド・ピンと露出パッドは、グラウンド・プレーンに直接接続します。適切な電気伝導および熱伝導を確保するため、グラウンド・パドル直下の領域に特に集中させる形で、上面と底面のグラウンド・プレーンを複数のビアで接続しています。

ADL8103-EVALZの電源デカップリング・コンデンサは、デバイスの特性評価に使用される構成を表しています。

ADL8103の詳細については、ADL8103のデータシートを参照してください。ADL8103-EVALZを使用する際は、このユーザ・ガイドと併せてADL8103のデータシートも参照してください。
EVAL-ADL8103
ADL8103（6GHz～12GHz、高入力耐性、低ノイズ・アンプ）の性能評価

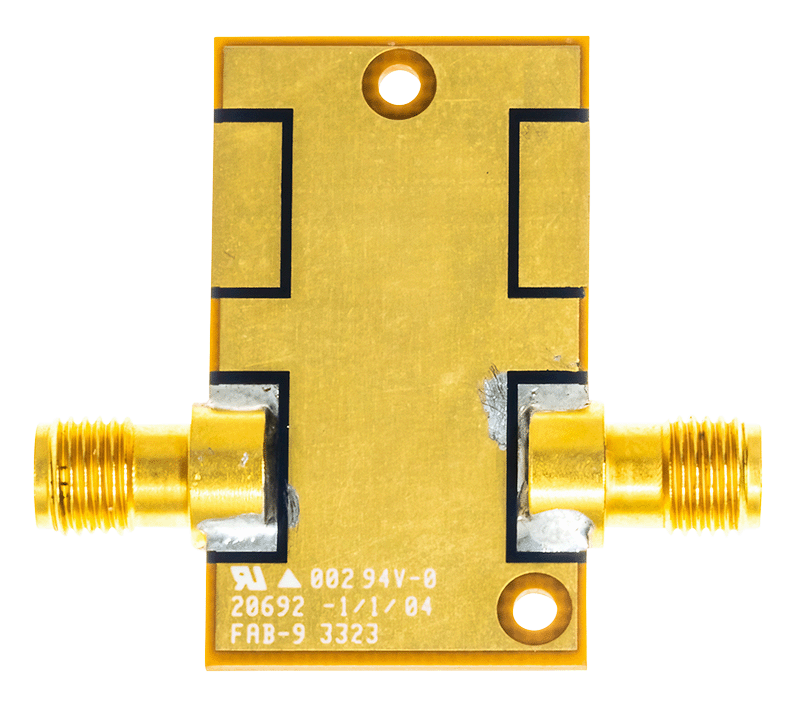

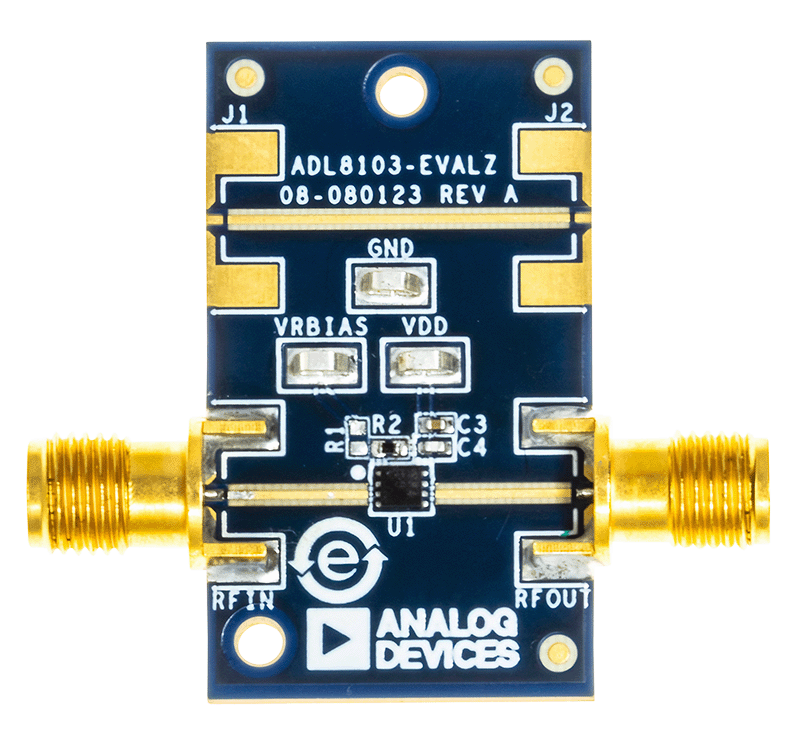

EVAL-ADIN6310 Board Photo Angle View EVAL-ADL8103 Board Photo Top View EVAL-ADL8103 Board Photo Bottom View
