AD5781

製造中

D/Aコンバータ、真の18ビット、±0.5LSB INL、±0.5LSB DNL、電圧出力

データシート (Rev. D)

製品セレクション・テーブル

製品モデル: 5
1Ku当たりの価格: 最低価格：$19.32

Viewing:

製品の詳細

シングル18ビットDAC、±0.5LSB INL
ノイズ・スペクトル密度：7.5nV/√Hz
直線性の長時間安定性：0.05LSB
温度ドリフト：0.05ppm/℃以下
セトリング・タイム：1μs
グリッチ・インパルス：1.4nV-sec
動作温度範囲：－40℃～＋125℃
20ピンTSSOPパッケージを採用
広い電源範囲：最大±16.5V
35MHzのシュミット・トリガ付きデジタル・インターフェース
1.8V互換のデジタル・インターフェース

AD5781-EPは、防衛および宇宙航空アプリケーション（AQEC）をサポートします。

AD5781-EPのデータシート（pdf)はこちらからダウンロードできます。
ミリタリ温度範囲：−55°C ～+125°C
製造ベースラインにて制御
組み立て/テストは同一工場
製造工場は一箇所に限定
PCN（製品変更通知）を強化
品質データは要求に応じて入手可能.
DSCC図面番号：V62/12661

製品モデル: 5
1Ku当たりの価格: 最低価格：$19.32

ドキュメント

データシート 4

AD5781: True 18-Bit, Voltage Output DAC ±0.5 LSB INL, ±0.5 LSB DNL Data Sheet (Rev.D) 09/22/2015

AD5781: ±0.5 LSB INL、±0.5 LSB DNL 18ビット電圧出力DAC (Rev.0) 06/29/2010

AD5781-EP: Enhanced Product Data Sheet (Rev.B) 09/22/2015

AD5781-DSCC: Military Data Sheet (Rev.A) 09/22/2015

ユーザ・ガイド 2

UG-184: シリアル入力電圧出力18 ビットDACの評価用ボード 09/15/2010

UG-1555: EVAL-AD5781SDZ User Guide (Rev.0) 06/05/2020

よく聞かれる質問 1

FAQ 03/20/2018

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
AD5781ARUZ	20-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5781ARUZ-REEL7	20-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5781BRUZ	20-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5781BRUZ-REEL7	20-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5781SRUZ-EP	20-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

7 18, 2013 - 13_0159 AD5791/AD5791-EP/AD5781/AD5781-EP/AD5790/AD5780/AD5760 Datasheet Correction - Remove Daisy Chain Mode
		PCN13_0159_Form Material_Report
AD5781ARUZ	製造中
AD5781ARUZ-REEL7	製造中
AD5781BRUZ	製造中
AD5781BRUZ-REEL7	製造中
7 29, 2011 - 11_0191 AD5781 / AD5791 Features Change
		PCN11_0191_Form Material_Report
AD5781ARUZ	製造中
AD5781ARUZ-REEL7	製造中
AD5781BRUZ	製造中
AD5781BRUZ-REEL7	製造中

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

FPGA/HDL 2

必要なソフトウェア／ドライバが見つかりませんか？

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
シリーズ電圧リファレンス 2
ADR445	製造中	電圧リファレンス、出力電圧5.0V、LDO型 XFET^®、超低ノイズ、電流シンク / ソース機能付き
ADR4550	製造中	5.0V電圧リファレンス、超低ノイズ、高精度
高精度オペアンプ（Vos 1mV以下、TCVos 2μV/C以下） 4
AD8676	製造中	オペアンプ、デュアル、36V、2.8nV/√Hz、超高精度
AD8675	製造中	オペアンプ、レールtoレール出力、36V、2.8nV/√Hz 、高精度

ADA4004-1	製造中	オペアンプ、シングル、36V、高精度1.8nV/√Hz
ADA4898-1	製造中	オペアンプ、高速、安定したユニティ・ゲイン、高電圧、低ノイズ、低歪み

ツールおよびシミュレーション

Precision DAC Error Budget Tool

Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。

ツールを開く

評価用キット

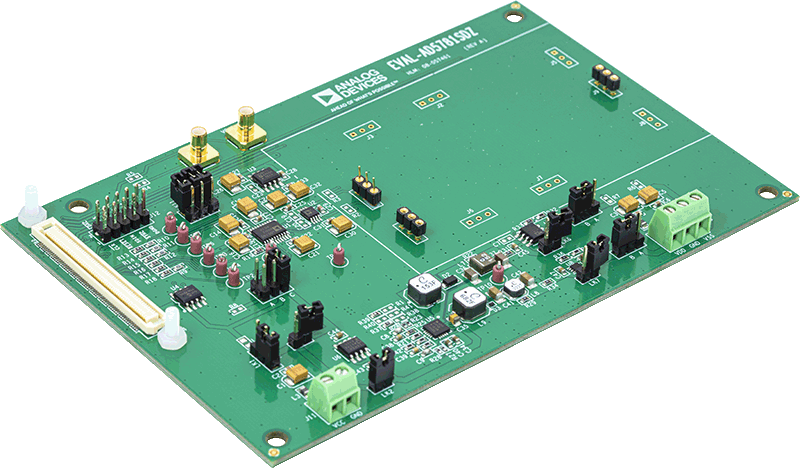

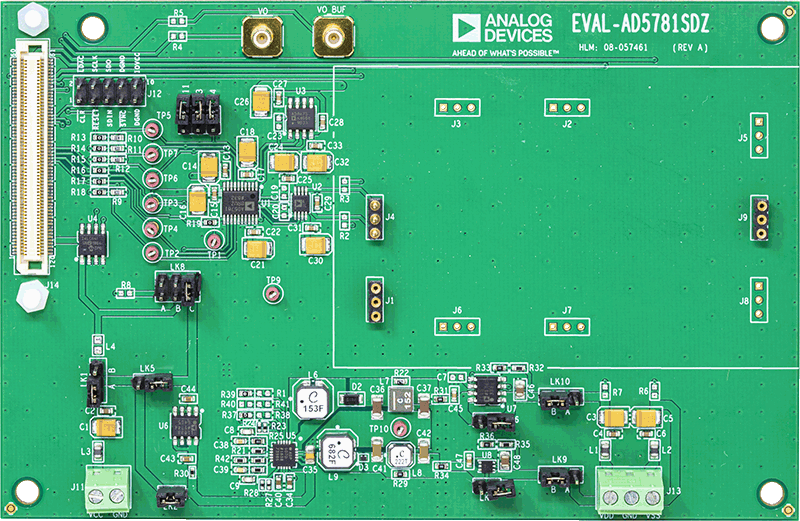

AD5781/AD5791（18ビット／20ビット、±0.5 LSB INL/±1 LSB INL電圧出力DAC）の性能評価

今すぐ購入詳細を表示

機能と利点

AD5781およびAD5791のフル機能評価用ボード
5V単電源で生成されるADP5070電源ソリューション
様々なリンク・オプション
アナログ・デバイセズのEVALSDP-CK1Z（SDP-K1）コントローラ・ボードと組み合わせてPCを制御

製品詳細

このユーザ・ガイドでは、バイポーラ電圧出力のデジタル・アナログ・コンバータ（DAC）であるAD5781（18ビット）およびAD5791（20ビット）に対応する、EVAL-AD5781ARDZまたはEVAL-AD5791ARDZの動作について詳しく説明します。

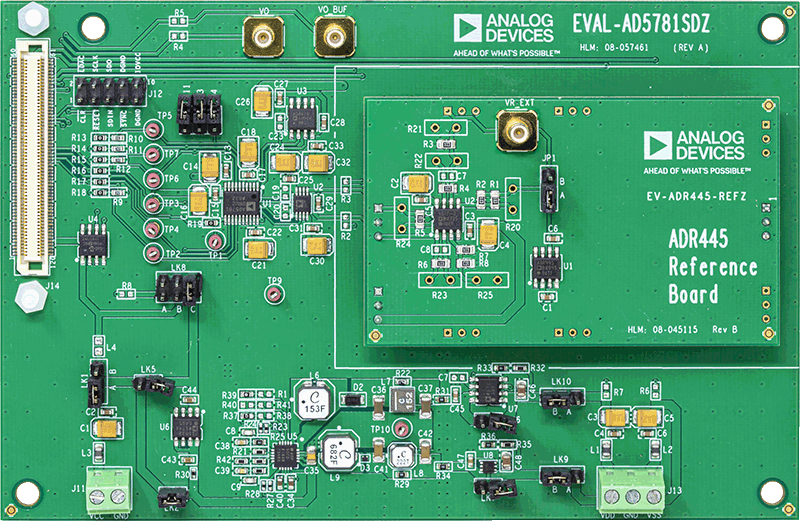

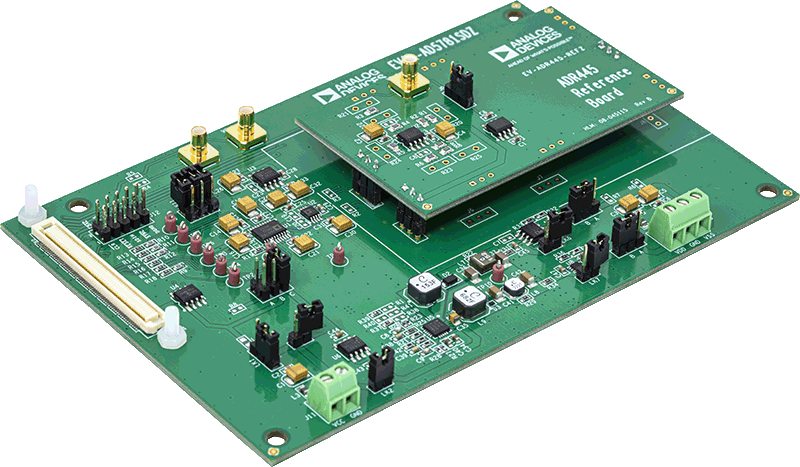

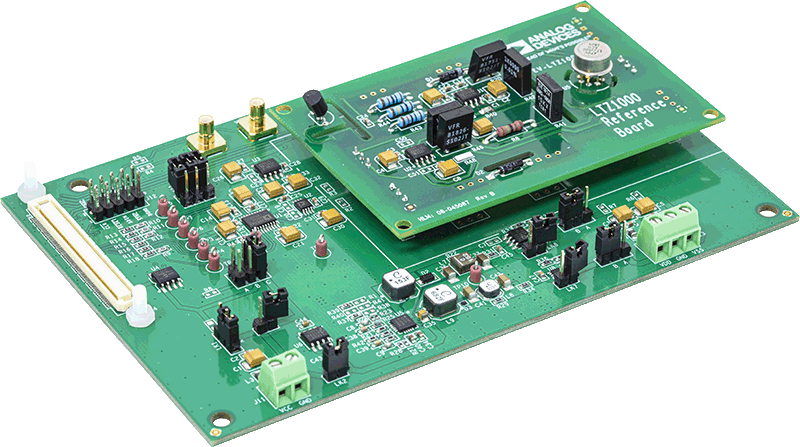

EVAL-AD5781ARDZおよびEVAL-AD5791ARDZは、それぞれAD5781回路とAD5791回路の迅速なプロトタイピングを支援し、設計時間を短縮します。EVAL-AD5781ARDZとEVAL-AD5791ARDZは、どちらも−14Vおよび+14Vのデュアル電源を内蔵しています。これらの評価用ボードでは、出力電圧が+10Vおよび−10Vの外部リファレンス・ボードも使用します。

EVAL-AD5781ARDZ/EVAL-AD5791ARDZは、システム・デモンストレーション・プラットフォーム（SDP-K1）コントローラ・ボードを介してPCのUSBポートに接続します。ACE（分析、制御、評価）ソフトウェアは、EVAL-AD5781ARDZまたはEVAL-AD5791ARDZの製品ページからダウンロードできます。このソフトウェアを使用して、AD5781とAD5791をそれぞれプログラムできます。ペリフェラル・モジュール・インターフェース（PMOD）接続を使用すると、SDP-K1コントローラ・ボードがなくても、各種のマイクロコントローラをこれらの評価用ボードに接続できます。PMOD接続を介してマイクロコントローラを使用する場合は、SDP-K1コントローラ・ボードを切断する必要があり、ACEソフトウェアを使用できないことに注意してください。

詳細については、AD5781またはAD5791のデータシートを参照してください。EVAL-AD5781ARDZまたはEVAL-AD5791ARDZ評価用ボードを使用する際は、このユーザ・ガイドと併せてAD5781/AD5791のデータシートを参照してください。

資料

UG-2225: EVAL-AD5781ARDZ/EVAL-AD5791ARDZ: Evaluating the AD5781/AD5791 18-Bit/20-Bit, ±0.5 LSB INL/±1 LSB INL Voltage Output DACs (Rev.0)
1.65 M

EVAL-AD5781ARDZ Design Files
49.24 M

AD5781 Evaluation Board

今すぐ購入詳細を表示

機能と利点

Full-featured evaluation board for the AD5781
Link options
PC control in conjunction with Analog Devices, Inc., system development platform
PC software for control

製品詳細

The EVAL-AD5781 is a full-featured evaluation board, designed to allow the user to easily evaluate all features of the AD5781 voltage output, 18-bit DAC. The AD5781 pins are accessible at on-board connectors for external connection. The board can be controlled by two means, via the on-board connector (J6) or via the system development platform connector (J3). The SDP board allows the evaluation board to be controlled through the USB port of a Windows^® XP (SP2 or later) or Vista (32-bit) based PC using the AD5781 evaluation software.
