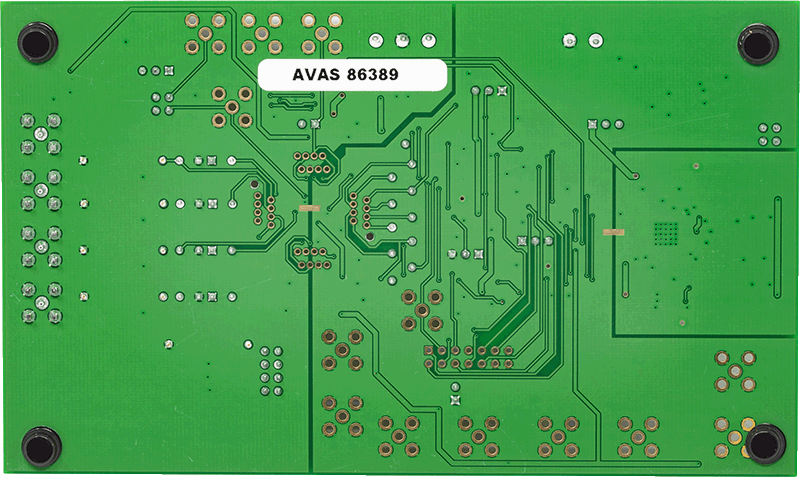

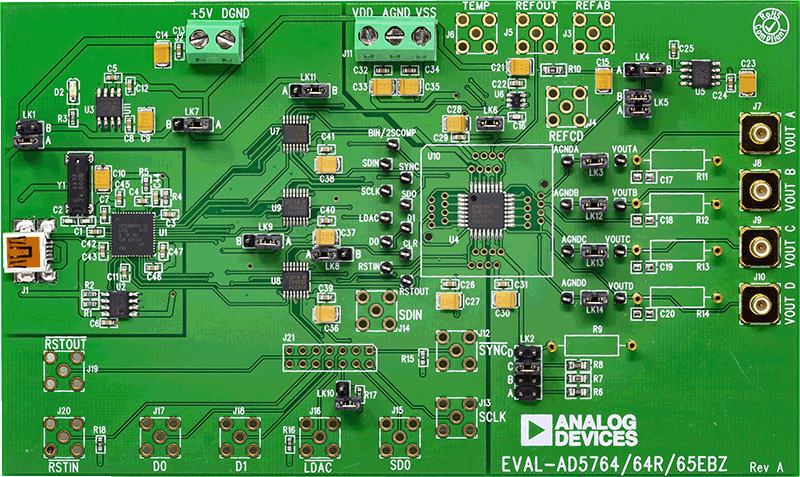

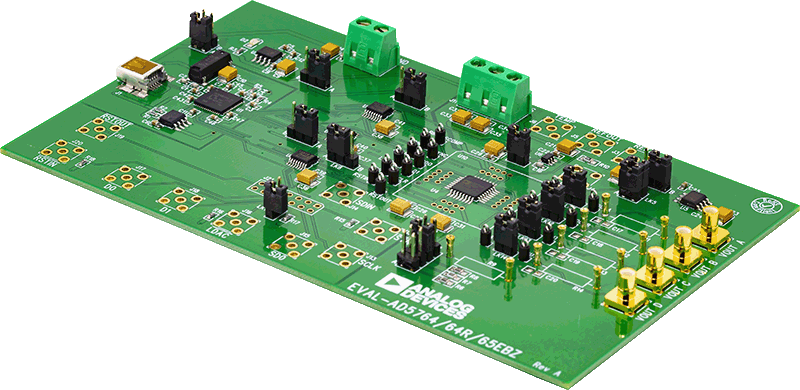

AD5764

製造中

全機能内蔵D/Aコンバータ、16ビット、クワッド、高精度、シリアル入力、バイポーラ電圧出力

データシート (Rev. F)

製品セレクション・テーブル

製品モデル: 6
1Ku当たりの価格: 最低価格：$27.46

Viewing:

製品の詳細

全機能内蔵型のクワッド、16ビットD/Aコンバータ（DAC）
出力電圧範囲のプログラミング設定が可能：±10V、±10.2564V、または±10.5263V
±1LSB（最大値）のINL誤差、±1LSB（最大値）のDNL誤差
低ノイズ：60nV/√Hz

セトリング時間：10µs（最大値）
電圧リファレンス・バッファを内蔵
パワーアップ / 電圧低下時の出力制御
プログラマブルな短絡保護機能

詳細はデータシートをご参照ください。

製品モデル: 6
1Ku当たりの価格: 最低価格：$27.46

ドキュメント

よく聞かれる質問 1

FAQ 03/20/2018

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
AD5764ASUZ	32-Lead TQFP (7mm x 7mm x 1mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5764BSUZ	32-Lead TQFP (7mm x 7mm x 1mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5764BSUZ-REEL7	32-Lead TQFP (7mm x 7mm x 1mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5764CSUZ	32-Lead TQFP (7mm x 7mm x 1mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5764CSUZ-REEL7	32-Lead TQFP (7mm x 7mm x 1mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5764SSUZ-EP-RL7	32-Lead TQFP (7mm x 7mm x 1mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

9 4, 2009 - 08_0162 AD5764, AD5764R and AD5744R Redesign (Metal Layer Edit) and Datasheet Update
		Form Material_Report Material_Report RQR04741B
AD5764ASUZ	製造中
AD5764BSUZ	製造中
AD5764CSUZ	製造中
AD5764CSUZ-REEL7	製造中
1 5, 2009 - 07_0077 Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages
		07_0077Rev D_LQFP_Dec17 07_0077Rev D_MQFP_Dec15 07_0077Rev D_Obsolesence_Dec15 07_0077Rev D_TQFP_Dec15 Material_Report PCN07_0077_Form QFP Transfer Qualification Results-tests_DEC12CL
AD5764ASUZ	製造中
AD5764BSUZ	製造中
AD5764BSUZ-REEL7	製造中
AD5764CSUZ	製造中
AD5764CSUZ-REEL7	製造中

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

デバイス・ドライバ 1

AD5764 IIO Quad-Channel DAC GitHub Linux Driver Source Code

必要なソフトウェア／ドライバが見つかりませんか？

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
isoPower 1
ADUM5401	製造中	デジタル・アイソレータ、クワッドチャンネル、2.5kV、DC/DCコンバータ内蔵（チャンネル信号方向：3/1）
USBアイソレータ 1
ADUM4160	製造中	USBアイソレータ、フル / ロー・スピード
シリーズ電圧リファレンス 6
ADR435	製造中	電圧リファレンス、超低ノイズ、XFET^®、電流シンク / ソース能力有
ADR4550	製造中	5.0V電圧リファレンス、超低ノイズ、高精度

ADR431	製造中	電圧リファレンス、超低ノイズ、XFET^®、電流シンク / ソース機能付き
ADR425	製造中	リファレンス電圧、超高精度低ノイズ5.00V XFET®
REF192	製造中	電圧リファレンス、2.5V、高精度、マイクロパワー、低ドロップアウト
ADR395	製造中	電圧リファレンス、5.0V、高精度、マイクロパワー、低ノイズ、シャットダウン機能付き
スタンダード・デジタル･アイソレータ 2
ADUM1401	製造中	4チャンネル・デジタル・アイソレータ（3/1チャンネル方向性）
ADUM7441	製造中	デジタル・アイソレータ、クワッド・チャンネル、1 kV RMS耐性

製品モデル	製品ライフサイクル	詳細
AD5764R	製造中	D/Aコンバータ、16ビット、クワッド、高精度、全機能内蔵、シリアル入力
AD5754R	製造中	D/Aコンバータ、16ビット、クワッド、全機能内蔵、シリアル入力、ユニポーラ／バイポーラ電圧出力
AD5754	製造中	D/Aコンバータ、16ビット、クワッド、全機能内蔵型、シリアル入力、ユニポーラ／バイポーラ電圧出力

ツールおよびシミュレーション

Precision DAC Error Budget Tool

Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。
