LT8376

新規設計に推奨

サイレントスイッチャー付き60V、3A同期降圧LEDドライバ

データシート (Rev. A)
製品セレクション・テーブル
製品モデル
1
1Ku当たりの価格
最低価格：$2.63
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • LED電流レギュレーション：±1.5%
  • 出力電圧レギュレーション：±2%
  • 5000:1のPWM調光（100Hz時）
  • 128:1 の内部 PWM 調光
  • スペクトラム拡散周波数変調
  • Silent Switcher®アーキテクチャにより低EMIに対応
  • 入力電圧範囲：3.6V〜60V
  • LED列の電圧：0V～60V
  • 3A、60Vの内部スイッチ
  • 周波数範囲：200kHz～2MHz（同期機能あり）
  • 99.9％の最大デューティサイクル
  • 20:1のアナログ電圧またはデューティ・サイクルによるLED電流制御
  • LEDの断線／短絡保護および故障表示
  • モニタ出力による正確なLED電流検出
  • プログラマブルUVLO
  • 熱的に強化された28ピン（4mm × 5mm）LQFN
LT8376
サイレントスイッチャー付き60V、3A同期降圧LEDドライバ
LT8376 Application Circuit LT8376 Pin Configuration LT8376 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT8376
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-LT8376-AZ

LT8376 | 60V、2Aサイレントスイッチャー同期整流式降圧LEDドライバ

今すぐ購入 詳細を表示

製品詳細

評価ボードEVAL-LT8376-AZは、LT8376を搭載した60V、2A同期整流式降圧LEDドライバです。VINが43V～57Vの場合に、1.5Aで1列のLEDを最大36Vまで駆動します。EVAL-LT8376-AZには、ターンオン用に2Vのヒステリシスがある、40Vに設定された低電圧ロックアウト（UVLO）があります。EVAL-LT8376-AZは350kHzのスイッチング周波数で動作し、スペクトラム拡散変調（SSFM）をオプションに備えています。SSFMを有効にすると、LT8376はそのスイッチング周波数をfSWからfSW +25%に増加させEMI放射を低減します。

LT8376の入力電圧範囲は3.6V〜60Vです。LT8376には、高効率で小型の同期60Vスイッチが内蔵されています。LT8376のスイッチング周波数は200kHz〜2MHzの間で調整可能です。LT8376は、外部クロック源と同期するか、低EMI用にSSFMを有効にして構成することができます。EVAL-LT8376-AZにはSYNC/SSFMジャンパがあり、LT8376を外部周波数同期用に設定する、低EMI用にSSFMを有効にする、またはSSFMを無効にして通常動作に設定することができます。

LT8376内蔵のPWMTGハイサイドPMOSドライバは、接続されたLEDのPWM調光を補助します。LED列は、外部で生成されたPWM信号または内部で生成されたPWM信号を使用してPWM調光し、正確な輝度制御が可能です。EVAL-LT8376-AZには、内部で生成されたPWM信号、外部で生成されたPWM信号、およびPWM信号なしで100％オンを切り替えるように設定できるジャンパがあります。LT8376は、CTRLピンに制御可能なDC電圧を印加することにより、アナログ調光することもできます。SSFMを有効にしてPWM調光を実行すると、SSFMはPWM信号と同期し、LED列のちらつきのないLED列の動作を実現します。これは、内部および外部のPWM調光のどちらでも可能です。

スペースとコストを節約するために、小型セラミック入出力コンデンサが使用されています。EVAL-LT8376-AZの入力および出力フィルタは、EMIを低減します。フィルタは、小さなフェライト・ビーズまたはインダクタと高周波セラミック・コンデンサで構成されています。これらのフィルタを適切なボード・レイアウトおよびSSFMと組み合わせると、EMIを低減してCISPR25クラス5の制限値に準拠するために非常に効果的です。EVAL-LT8376-AZの推奨レイアウトと4層PCBの厚さに従ってください。最高の効率とPWM調光性能を実現するために、入力と出力のEMIフィルターを取り外すことができます。

オープンLED過電圧保護（OVP）は、ICの定電圧レギュレーション・ループを使用して、LED列が開放回路となった場合に出力を約41Vにレギュレーションします。出力電流はISMONピンを介してモニタできます。また、FAULTピンは、オープンおよびショートの検出に使用できます。

入力低電圧ロックアウト（UVLO）、LED電流、出力過電圧保護（OVP）、およびスイッチング周波数はすべて、EVAL-LT8376-AZに簡単な変更を加えるだけで容易に調整できます。

LT8376データシートには、デバイス、操作、およびアプリケーション情報の詳細な説明が記載されています。評価ボードEVAL-LT8376-AZのデータシートは、このデモ・マニュアルと併せて読む必要があります。LT8376RVは、熱的に強化された露出グラウンド・パッドを備えた28ピン・プラスチックLQFNパッケージで組み立てられています。最高の性能を得るため、ボードを適切にレイアウトすることが重要です。データシートのプリント回路基板の設計のセクションを参照してください。

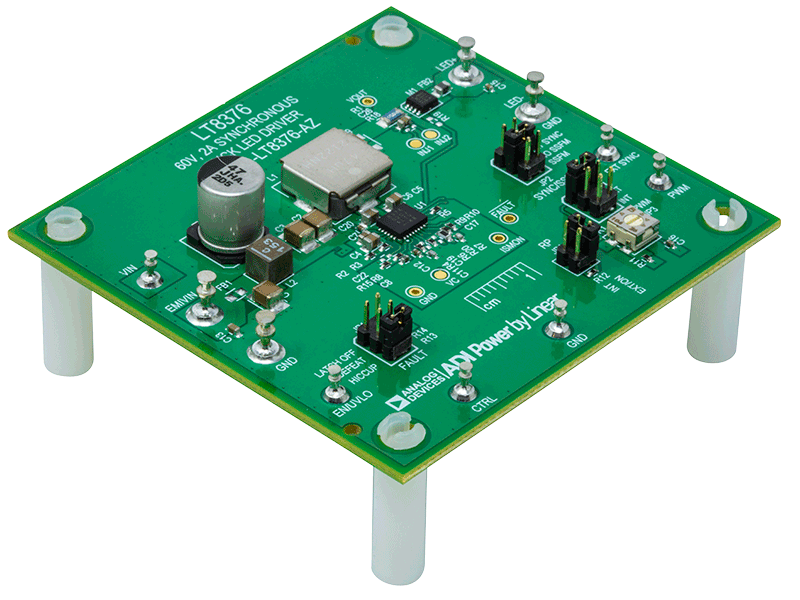

EVAL-LT8376-AZ
LT8376 | 60V、2Aサイレントスイッチャー同期整流式降圧LEDドライバ

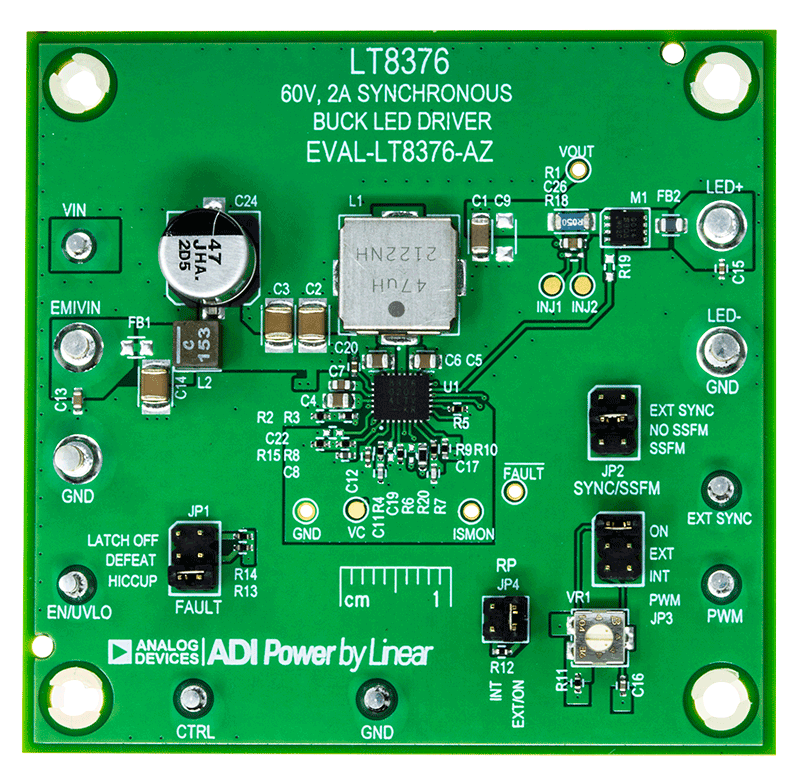

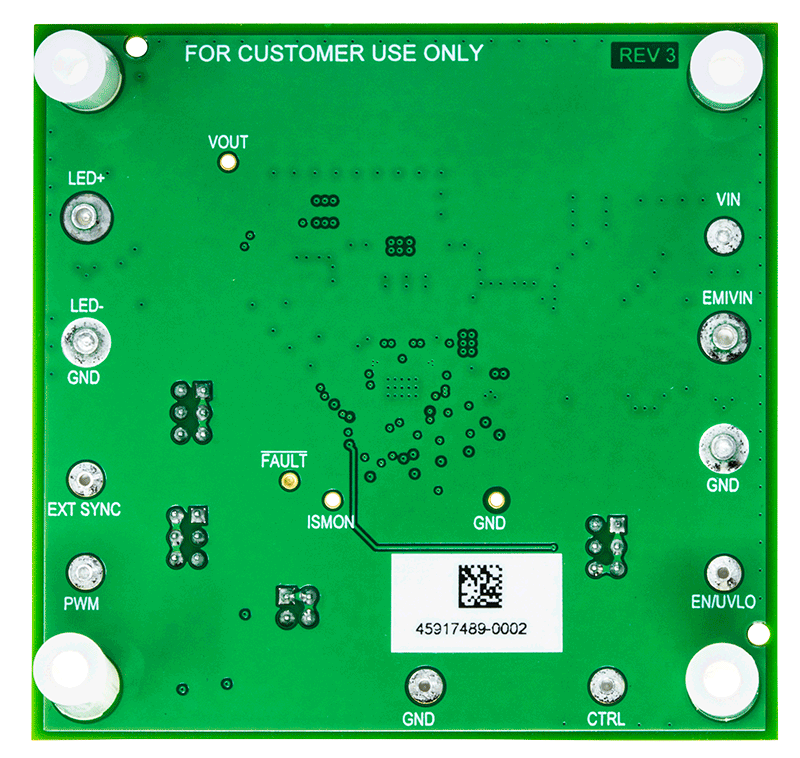

EVAL-LT8376-AZ Evaluation Board EVAL-LT8376-AZ Evaluation Board - Top View EVAL-LT8376-AZ Evaluation Board - Bottom View
