LTM2887

量产

具双可调 5V 稳压器的 SPI / 数字或 I²C μModule 隔离器

数据手册 (Rev. C) 产品选型表

产品模型: 12

Viewing:

产品详情

6 通道逻辑隔离器：2500V_RMS (持续 1 分钟)
正待 UL-CSA 标准认可文档＃E151738
隔离型 DC 电源：
- 1.8V 至 5V 逻辑电源 (在高达 100mA)
- 0.6V 至 5V 辅助电源 (在高达 100mA)
无需外部组件
SPI / 数字 (LTM2887-S) 或 I²C (LTM2887-I) 选项
可承受高共模瞬变：30kV/μs
高速操作：
- 10MHz 数字隔离
- 4MHz / 8MHz SPI 隔离
- 400kHz I²C 隔离

3.3V (LTM2887-3) 或 5V (LTM2887-5) 工作电压
1.62V至5.5V（LTM3886-S）或3V至5.5 V（LTM2886-I）逻辑电源
可在隔离势垒两端提供 ±10kV ESD HBM
最大连续工作电压：560V_PEAK
低电流停机模式 (<10μA)
扁平 15mm x 11.25mm x 3.42mm BGA 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTM2887CY-3I#PBF	32-Lead BGA (15mm x 11.25mm x 3.42mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM2887CY-3S#PBF	32-Lead BGA (15mm x 11.25mm x 3.42mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM2887CY-5I#PBF	32-Lead BGA (15mm x 11.25mm x 3.42mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM2887CY-5S#PBF	32-Lead BGA (15mm x 11.25mm x 3.42mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM2887HY-3I#PBF	32-Lead BGA (15mm x 11.25mm x 3.42mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM2887HY-3S#PBF	32-Lead BGA (15mm x 11.25mm x 3.42mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM2887HY-5I#PBF	32-Lead BGA (15mm x 11.25mm x 3.42mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM2887HY-5S#PBF	32-Lead BGA (15mm x 11.25mm x 3.42mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM2887IY-3I#PBF	32-Lead BGA (15mm x 11.25mm x 3.42mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM2887IY-3S#PBF	32-Lead BGA (15mm x 11.25mm x 3.42mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM2887IY-5I#PBF	32-Lead BGA (15mm x 11.25mm x 3.42mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM2887IY-5S#PBF	32-Lead BGA (15mm x 11.25mm x 3.42mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

7月 21, 2021 - 21_0159 Ink Mark to Laser Mark Conversion for µModule
		PCN21_0159_Form Material_Report Delta Qualification Matrix
LTM2887CY-3I#PBF	量产
LTM2887CY-3S#PBF	量产
LTM2887CY-5I#PBF	量产
LTM2887CY-5S#PBF	量产
LTM2887HY-3I#PBF	量产
LTM2887HY-3S#PBF	量产
LTM2887HY-5I#PBF	量产
LTM2887HY-5S#PBF	量产
LTM2887IY-3I#PBF	量产
LTM2887IY-3S#PBF	量产
LTM2887IY-5I#PBF	量产
LTM2887IY-5S#PBF	量产
2月 28, 2020 - 20_0123 Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
		PCN20_0123_Form Material_Report Test Correlation Report Other Qualification Results Summary
LTM2887CY-3I#PBF	量产
LTM2887CY-3S#PBF	量产
LTM2887CY-5I#PBF	量产
LTM2887CY-5S#PBF	量产
LTM2887HY-3I#PBF	量产
LTM2887HY-3S#PBF	量产
LTM2887HY-5I#PBF	量产
LTM2887HY-5S#PBF	量产
LTM2887IY-3I#PBF	量产
LTM2887IY-3S#PBF	量产
LTM2887IY-5I#PBF	量产
LTM2887IY-5S#PBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
I²C 隔离器 1
LTM2892	量产	SPI / 数字或 I²C μModule 隔离器
高压热插拔控制器 1
LTM9100	量产	具 I²C 命令和遥测功能的 Anyside^™ 高电压隔离型开关控制器

部分模型	产品周期	描述
LTM2883	量产	具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I²C μModule 隔离器
LTM2886	量产	具固定 ±5V 和可调 5V 稳定电源的 SPI / 数字或 I²C μModule 隔离器

评估套件

LTM2887-5S演示板 | SPI µModule隔离器（5.0V电源）

立即购买更多内容

产品详情

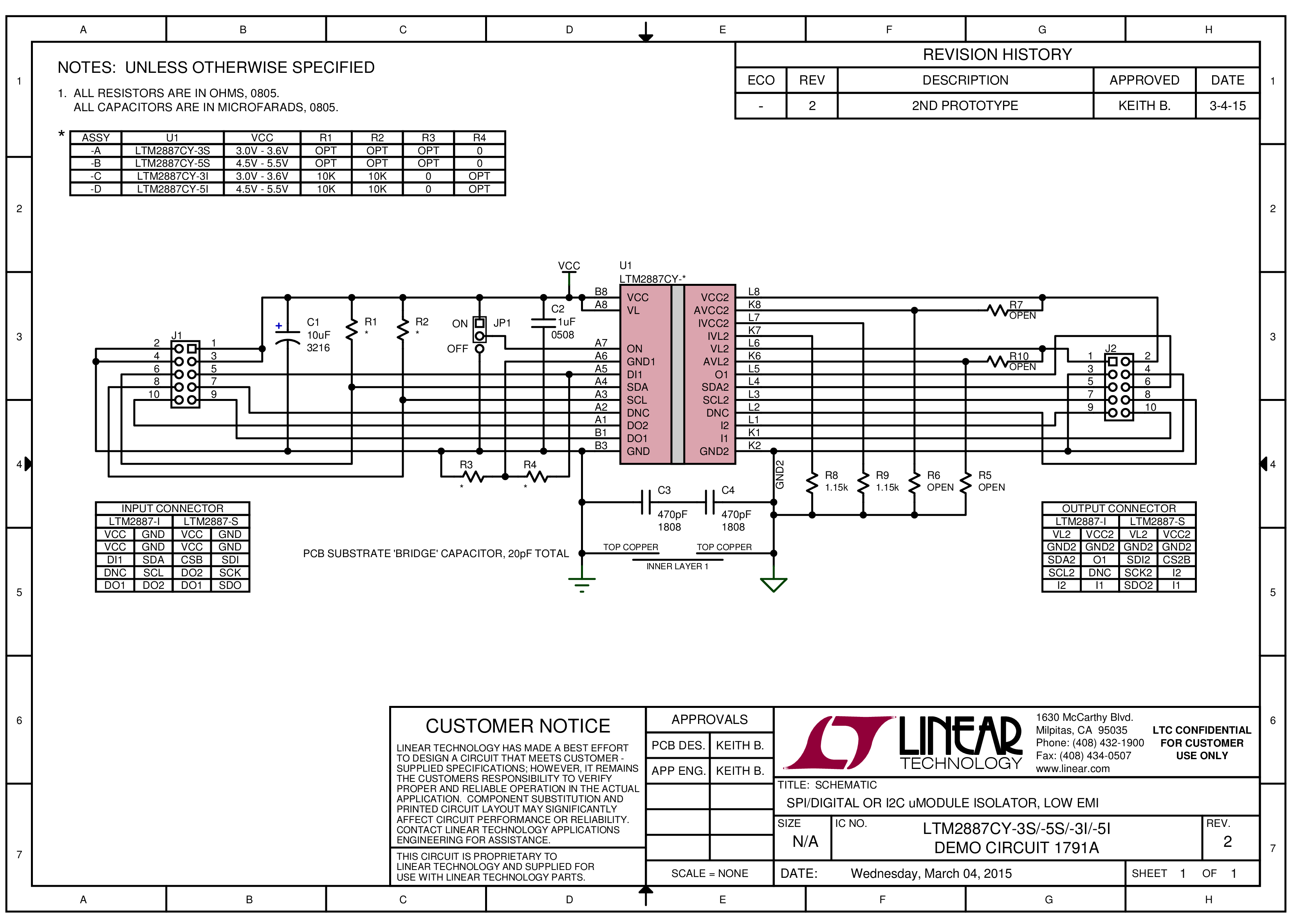

演示电路1791A是一款串行外设接口总线(SPI)或IC间总线(I²C) μModule隔离器，具有双通道可调5V稳压器，内置LTM2887。该演示电路具有EMI优化电路配置和印刷电路板布局。所有器件均集成在μModule隔离器中。该演示电路采用V_CC外部单电源供电。该器件产生可通过外部编程电阻调整的V_CC2和V_L2输出电压。它通过LTC的隔离器μModule技术在隔离栅上传递所有必要的信号。
