LTM2884

量产

具隔离式电源的隔离型 USB 收发器

数据手册 (Rev. D) 产品选型表

产品模型: 3

Viewing:

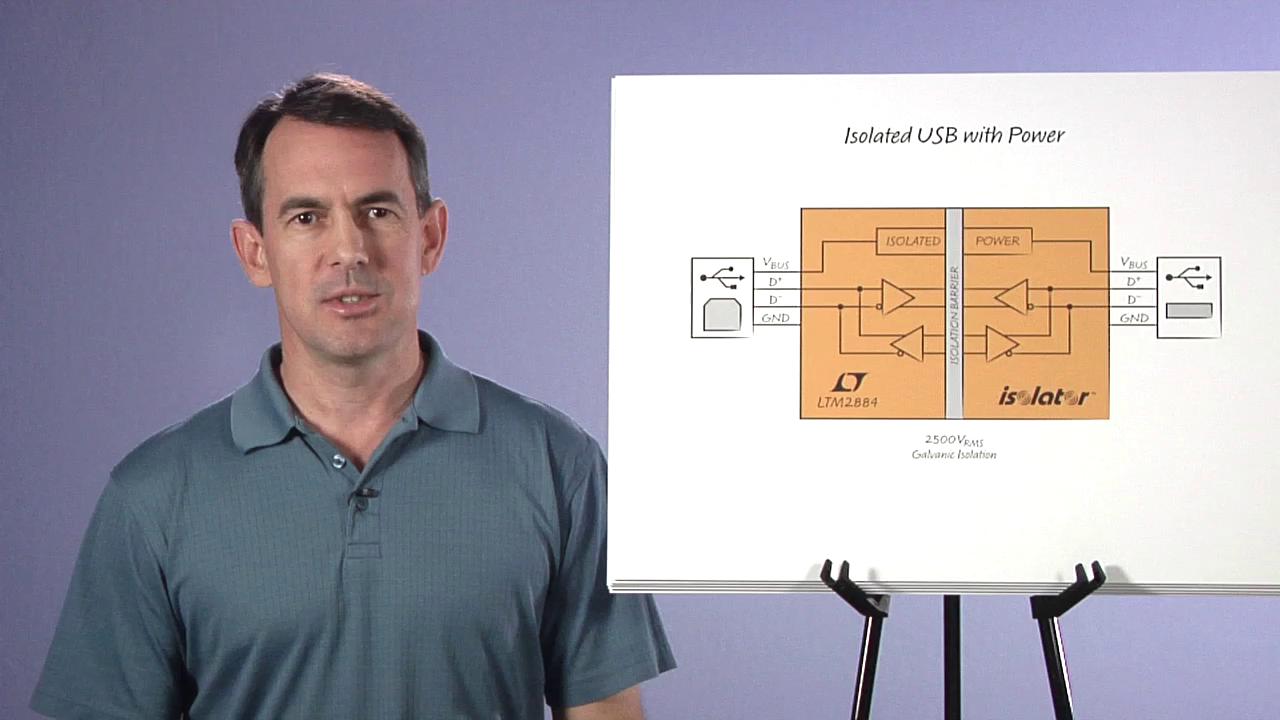

产品详情

LTM2884：1分钟2500V_RMS
LTM2884(a)：1分钟3000V_RMS
LTM2884：UL认证文件#E151738
LTM2884(a)：CSA认证文件#255632
USB 2.0全速和低速兼容
集成隔离式DC/DC转换器，外部或总线供电
自动配置总线速度
2.5W（500mA，5V时）输出功率，采用外部输入电源供电（V_CC = 8.6V至16.5V）

1W（200mA，5V时）输出功率，采用USB总线电源供电(V_BUS)
3.3V LDO输出电源信号基准电压源V_LO、V_LO2
高共模瞬变抗扰度：30kV/μs
ESD：可在USB接口引脚上提供±15kV HBM
15mm × 15mm × 5mm表贴BGA封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTM2884CY#PBF	44-Lead BGA (15mm x 15mm x 5.02mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM2884HY#PBF	44-Lead BGA (15mm x 15mm x 5.02mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM2884IY#PBF	44-Lead BGA (15mm x 15mm x 5.02mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

7月 21, 2021 - 21_0159 Ink Mark to Laser Mark Conversion for µModule
		PCN21_0159_Form Material_Report Delta Qualification Matrix
LTM2884CY#PBF	量产
LTM2884HY#PBF	量产
LTM2884IY#PBF	量产
5月 24, 2021 - 19_0067 Notification of Wafer Fab Location Change for 0.35 BCD Process
		PCN19_0067_Form Material_Report Qualification Results Summary Other
LTM2884CY#PBF	量产
LTM2884HY#PBF	量产
LTM2884IY#PBF	量产
2月 28, 2020 - 20_0123 Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
		PCN20_0123_Form Material_Report Test Correlation Report Other Qualification Results Summary
LTM2884CY#PBF	量产
LTM2884HY#PBF	量产
LTM2884IY#PBF	量产
8月 12, 2019 - 19_0142 LTM2884 Notification of Change, New Transformer
		PCN19_0142_Form Material_Report Qualification Results Summary Revised Datasheet Specification
LTM2884CY#PBF	量产
LTM2884HY#PBF	量产
LTM2884IY#PBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
低压热插拔控制器 1
LTC4362	推荐新设计使用	1.2A 过压/过流保护器

部分模型	产品周期	描述
LTM2892	量产	SPI / 数字或 I²C μModule 隔离器
LTM2894	量产	隔离型 USB 数据收发器

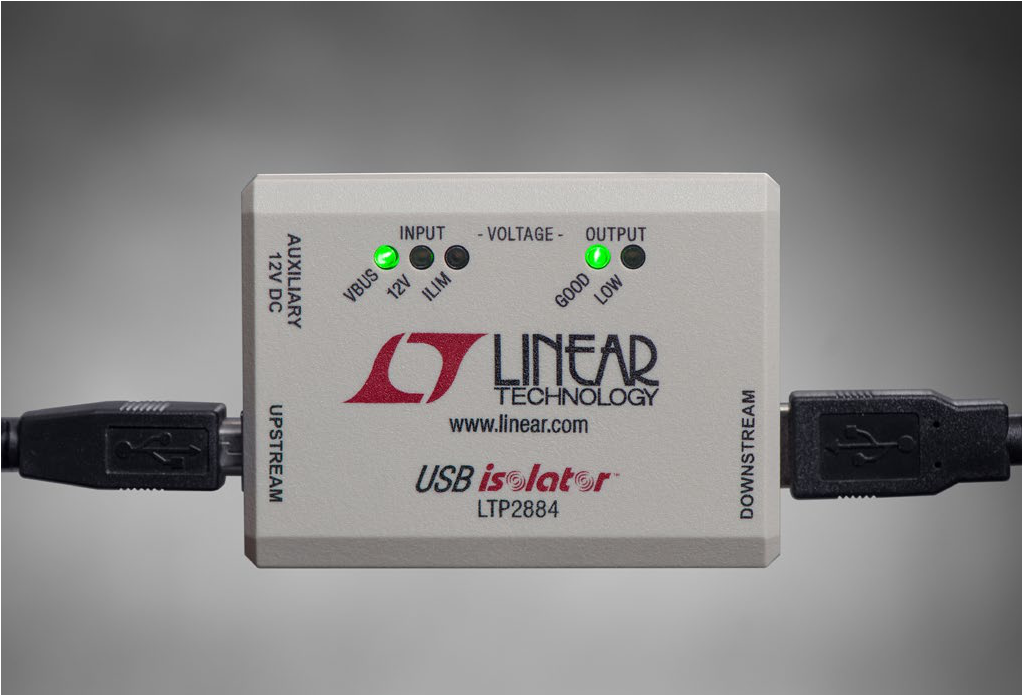

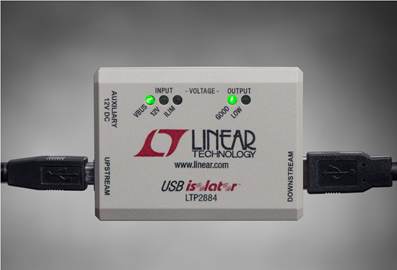

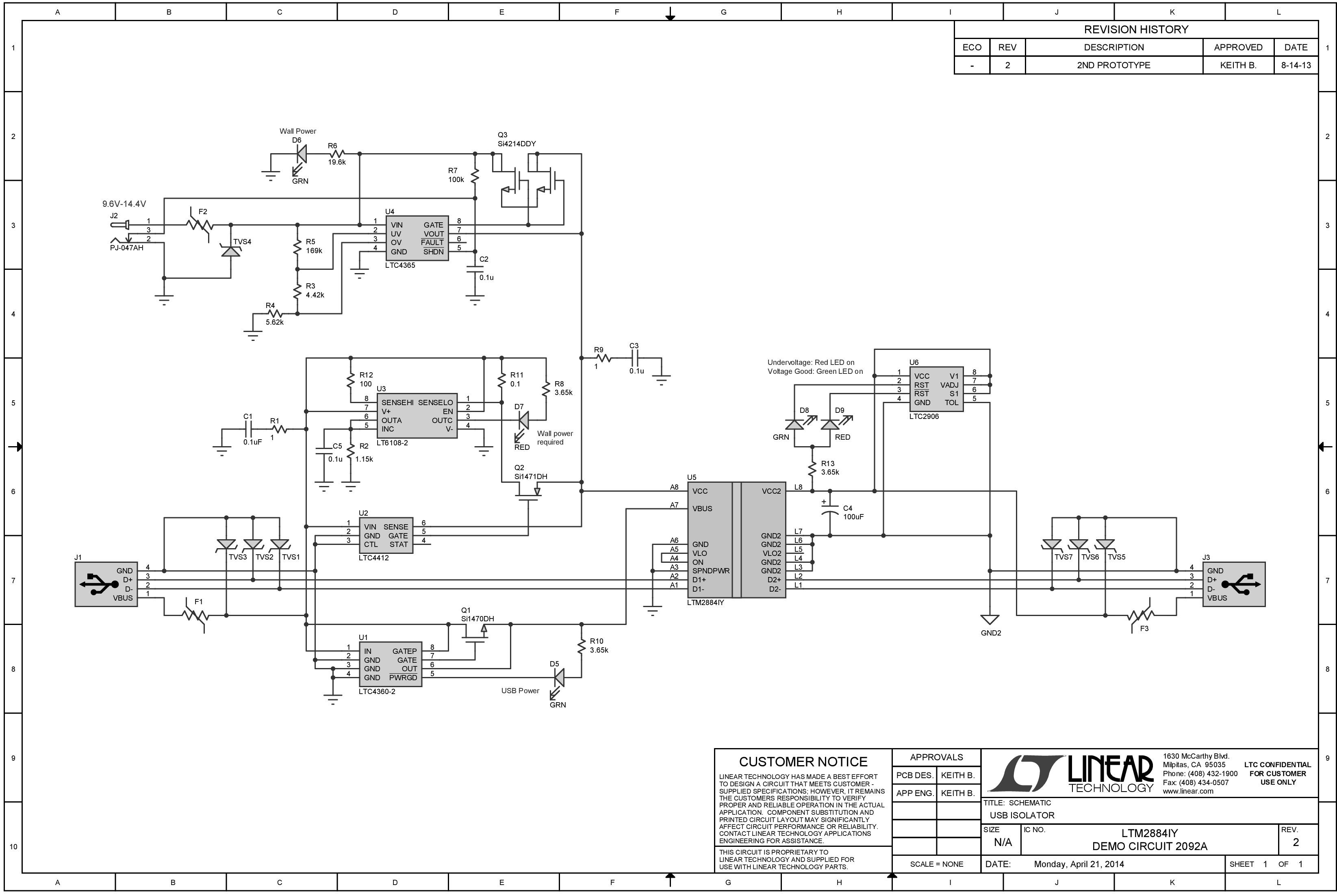

评估套件

LTM2884演示板|集成电源的隔离式USB收发器

立即购买更多内容

产品详情

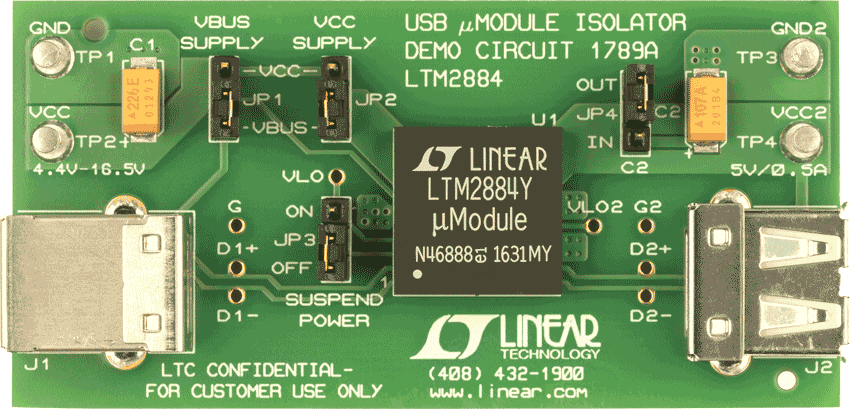

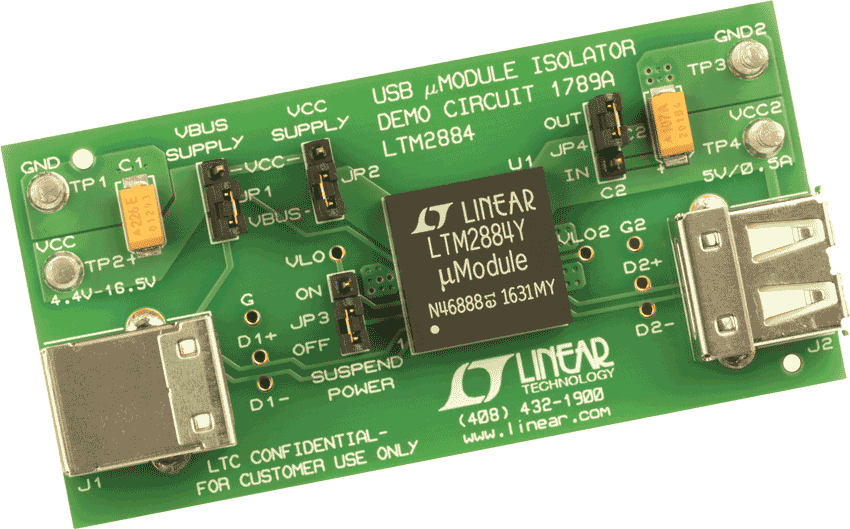

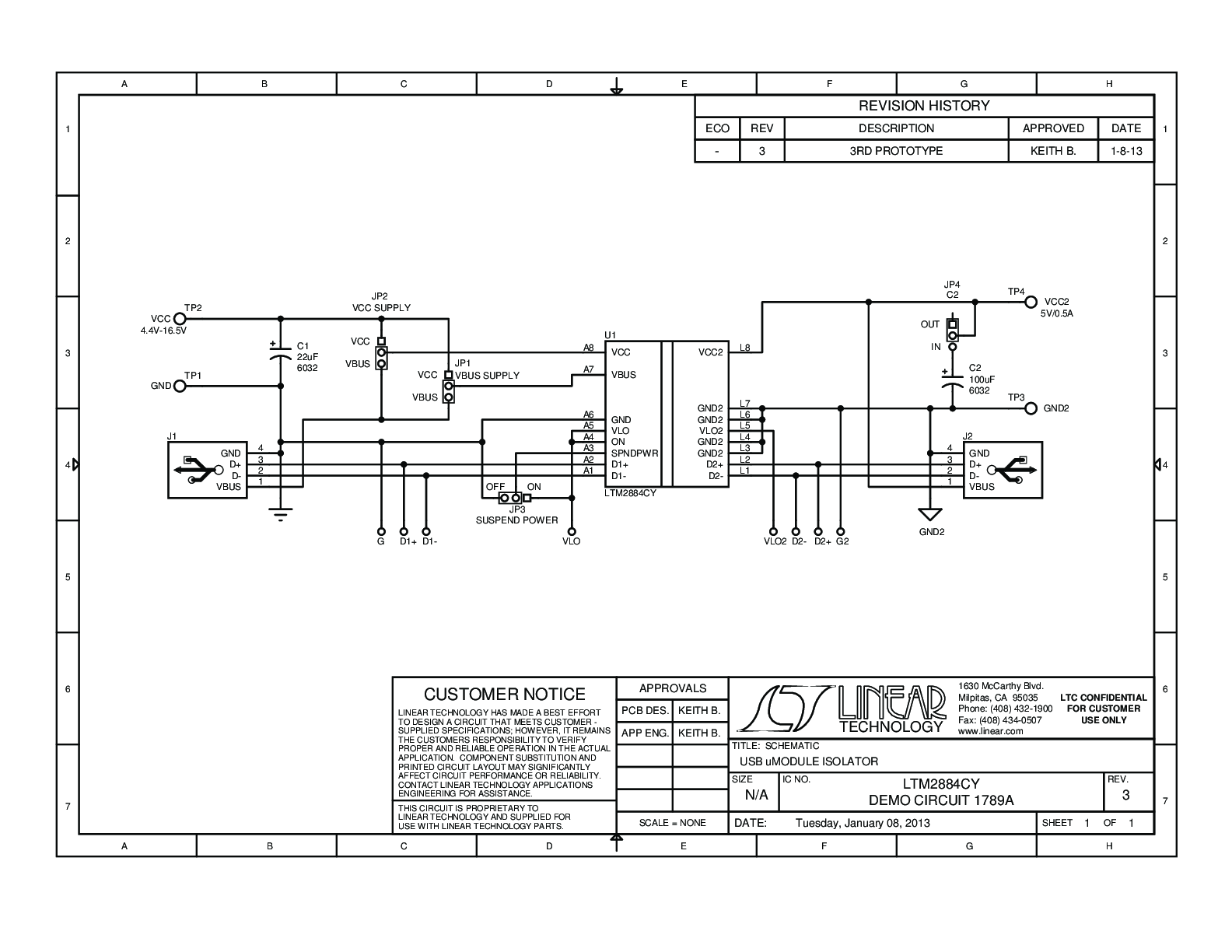

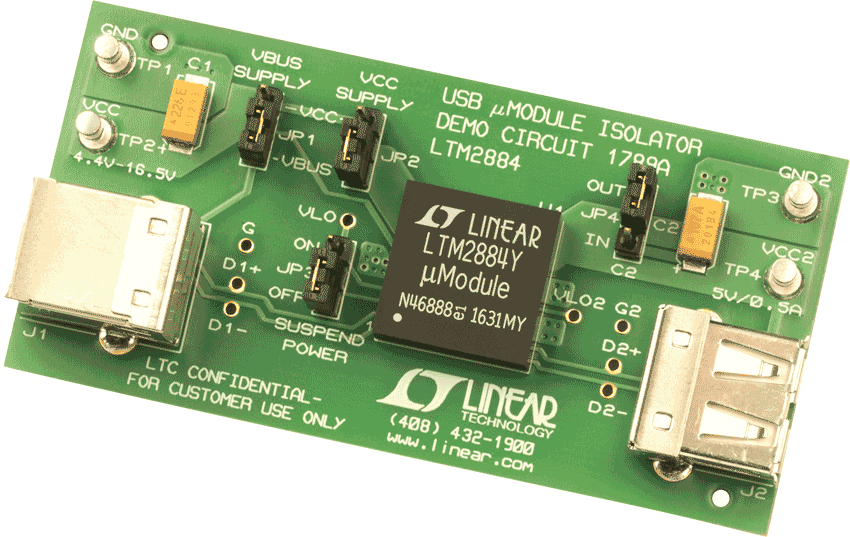

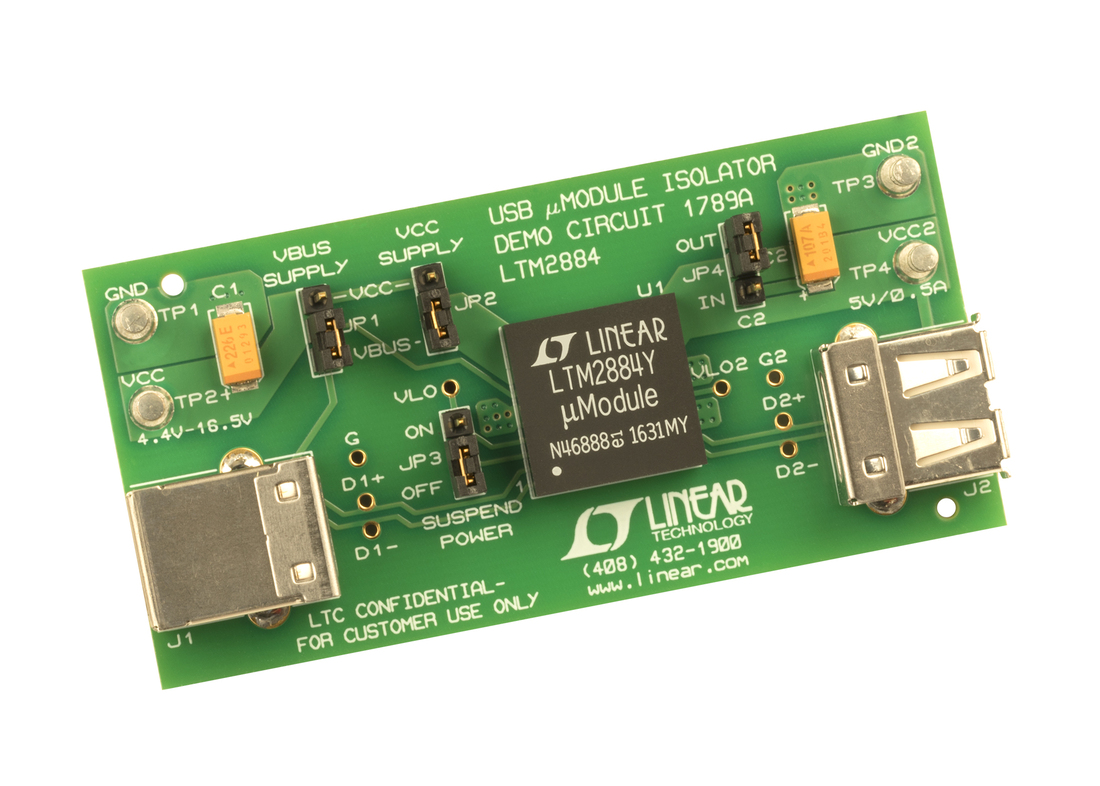

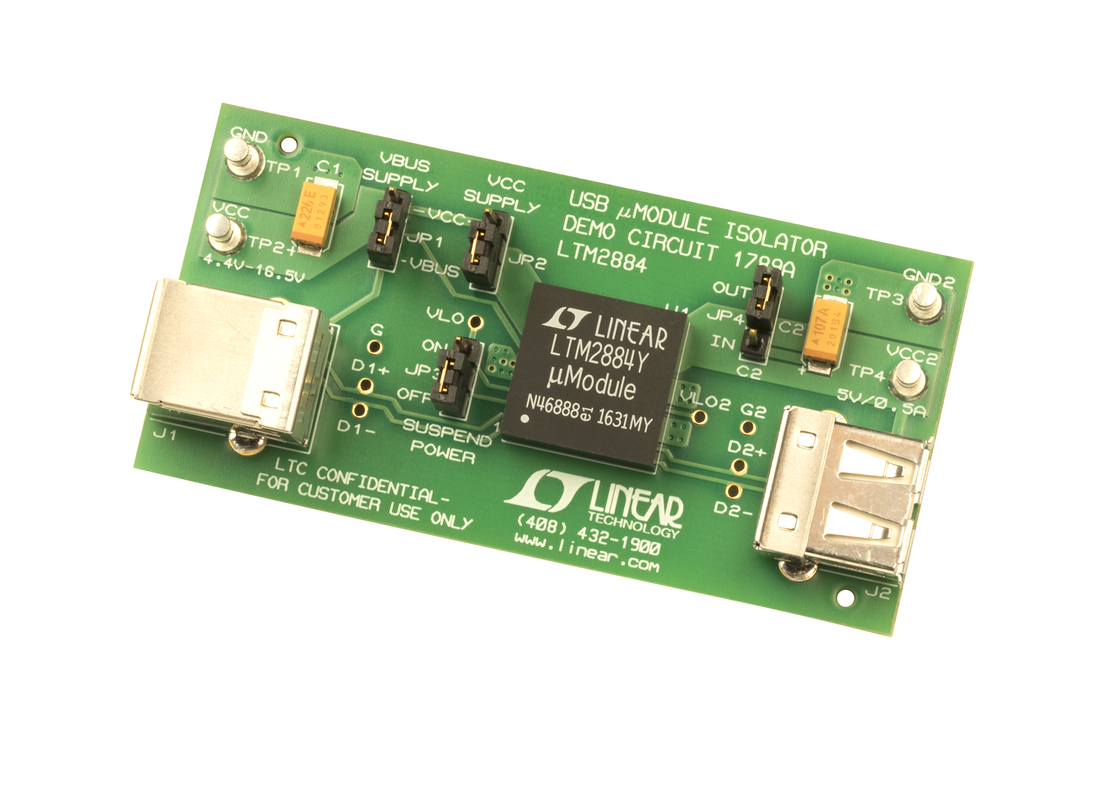

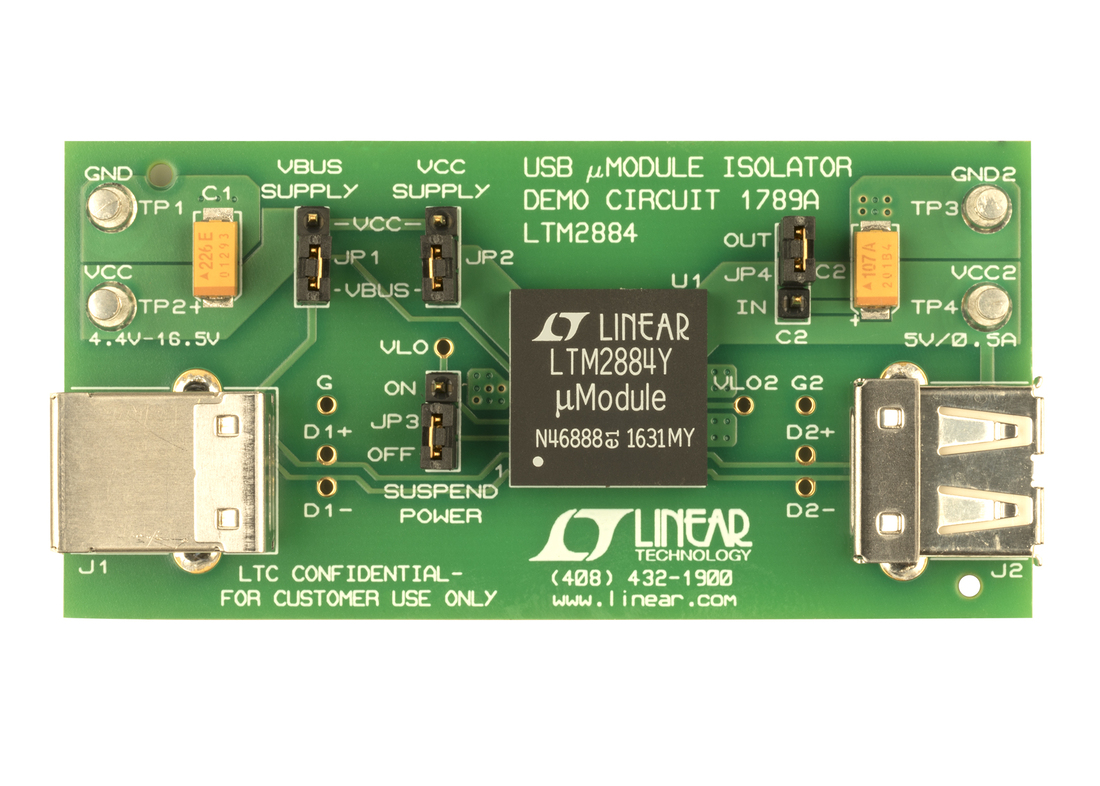

演示电路1789A是一款集成隔离电源的隔离式USB收发器，内置LTM2884。该演示电路具有EMI优化电路配置和印刷电路板布局。所有器件均集成在μModule^®隔离器中。该演示电路采用V_CC和/或V_BUS电源供电。该器件产生隔离输出电压V_CC2并通过LTC的隔离器μModule技术跨越隔离栅传送所有必要的信号。
