ADL5355

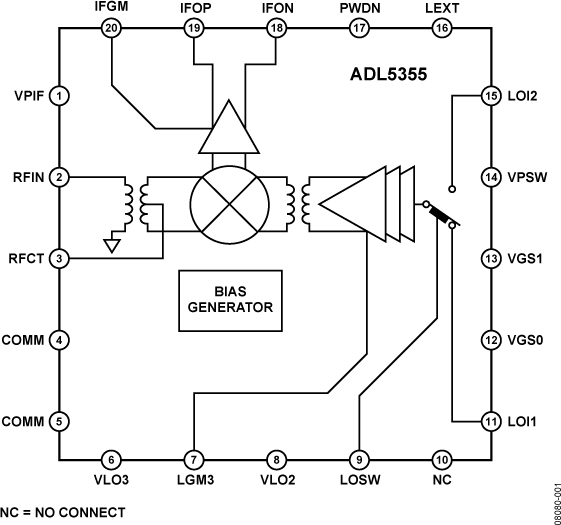

ADL5355利用高度线性的双重平衡无源混频器内核以及集成式RF和LO平衡电路实现单端操作。该器件内置RF巴伦，可在1200 MHz至2500 MHz RF输入频率范围内提供较佳性能。对于1700 MHz至2500 MHz的RF频率，该器件使用低端LO注入；对于1200 MHz至1700 MHz的RF频率，该器件使用高端LO注入。平衡无源混频器配置可提供良好的LO至RF泄漏（典型值优于-39 dBm）以及出色的交调性能。平衡混频器内核还能提供极高的输入线性度，使该器件能用在要求苛刻的蜂窝应用中。对于这些应用，如果输入线性度不高，带内阻塞信号可能会导致动态性能下降。无源混频器内核之后是高线性度中频缓冲放大器，它可提供典型值为8.4 dB的功率转换增益，并且可以配合各种输出阻抗使用。

ADL5355提供两条开关LO路径，可用在需要两个本机振荡器之间进行快速切换的TDD应用中。LO电流可以通过电阻在外部设置，使所需性能水平的相应直流电流较低。对于低电压应用，ADL5355能够以低至3.3 V的电压工作且电流大幅降低。在低压下工作时，另外还提供一个逻辑引脚，可以在需要时关断电路（低于200 µA）。

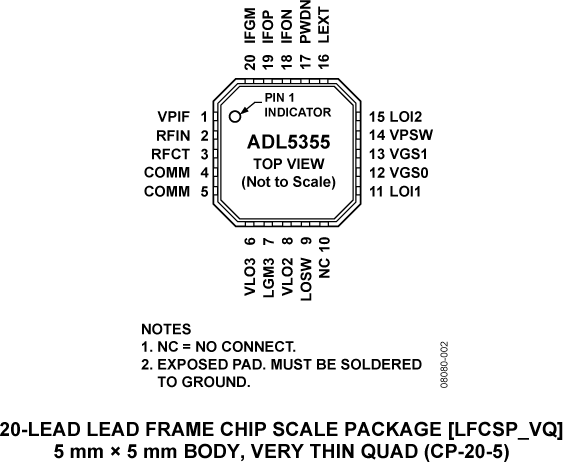

ADL5355采用BiCMOS高性能IC工艺制造。提供5 mm × 5 mm、20引脚LFCSP封装，工作温度范围为−40°C至+85°C。同时提供评估板。

应用

• 蜂窝基站接收机
• 发射观测接收机
• 无线电链路下变频器
