AD8031
量产2.7 V、800 µA、80 MHz轨到轨输入/输出单路放大器
- 产品模型
- 9
产品详情
- 低功耗
每放大器电源电流800 µA
额定电源电压:+2.7 V、+5 V和 ±5 V - 高速及快速建立(5 V)
–3 dB带宽:80 MHz (G = +1)
压摆率:30 V/µs
0.1%建立时间:125 ns - 输出电流:15 mA
- 高等级选项
VOS(最大值)= 1.5 mV - 轨到轨输入和输出
输入高于电源电压0.5 V不会反相
输入共模电压范围扩展至供电轨200 mV以外
输出摆幅为任一供电轨20 mV以内 - 低失真
–62 dB(1 MHz,VO = 2 V峰峰值)
–86 dB(100 kHz,VO= 4.6 V峰峰值)
AD8031(单核)是一款单电源电压反馈型放大器,具有高速特性,小信号带宽为80 MHz,压摆率为30 V/µs,建立时间为125 ns。实现以上特性采用+5 V单电源供电时,功耗小于4.0 mW。这一低功耗特性可以在不牺牲动态性能的情况下延长高速、电池供电系统的工作时间。
AD8031采用单电源供电,具有轨到轨输入和输出特性,额定电源电压为+2.7 V、+5 V和±5 V。输入电压范围可以扩展至各供电轨以外500 mV。输出电压摆幅为各供电轨20 mV以内,以提供最大的输出动态范围。
AD8031还能提供出色的信号质量,而每放大器电源电流仅为800µA。采用+5 V电源时,对于2 V峰峰值、1 MHz输出信号,总谐波失真(THD)为-62 dBc;对于100 kHz、4.6 V峰峰值信号,THD为-86 dBc。低失真和快速建立时间使它特别适合用作单电源ADC的缓冲器。
AD8031采用+2.7 V至+12 V单电源或最高±6 V双电源供电,适合各种各样的应用,包括具有高带宽要求的电池供电系统以及器件密度高且要求较低功耗的高速系统。它采用8引脚PDIP、8引脚SOIC_N和5引脚SOT-23封装,工作温度范围为-40°C至+85°C工业温度范围。
AD8032– 双路放大器
参考资料
数据手册 1
用户手册 3
应用笔记 12
技术文章 3
电子书 1

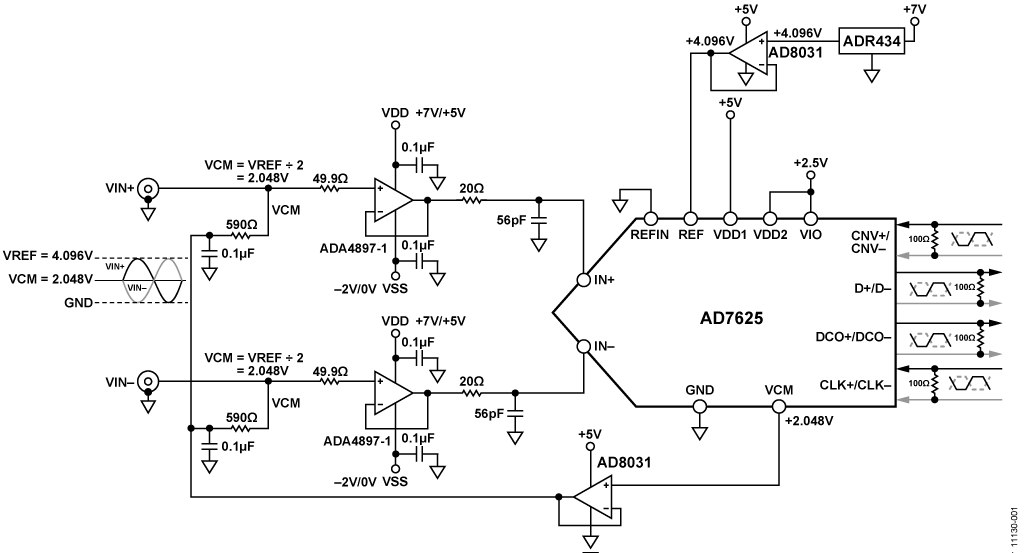

参考电路 6
教程 13
产品选型指南 2
模拟对话 5
非常见问题 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
AD8031ANZ | 8-Lead PDIP | ||
AD8031ARTZ-R2 | 5-Lead SOT-23 | ||
AD8031ARTZ-REEL7 | 5-Lead SOT-23 | ||
AD8031ARZ | 8-Lead SOIC | ||
AD8031ARZ-REEL | 8-Lead SOIC | ||
AD8031ARZ-REEL7 | 8-Lead SOIC | ||
AD8031BNZ | 8-Lead PDIP | ||
AD8031BRZ | 8-Lead SOIC | ||
AD8031BRZ-REEL7 | 8-Lead SOIC |
产品型号 | 产品生命周期 | PCN |
---|---|---|
8月 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad |
||
AD8031ANZ | 量产 | |
AD8031BNZ | 量产 | |
10月 11, 2022 - 22_0253 Addition of UTAC Thailand as an Alternate Assembly Site for SOT23, SC70 and TSOT Packages/Devices |
||
AD8031ARTZ-REEL7 | 量产 | |
2月 4, 2010 - 10_0009 Halogen Free Material Change for SOT_23 Products |
||
AD8031ARTZ-REEL7 | 量产 |
这是最新版本的数据手册
