ADAS3023

量产

8通道16位同步采样数据采集系统

数据手册 (Rev. B) 产品选型表

产品模型: 2

Viewing:

产品详情

易于使用，16位完整数据采集系统
可选择2/4/6/8通道同步采样
差分输入电压范围：±20.48 V（最大值）
高阻抗8通道输入：>500 MΩ
高输入共模抑制：95.0 dB
用户可编程输入范围
片内4.096 V基准电压源和缓冲器
无延迟/流水线延迟（SAR架构）
串行4线式1.8至5 V SPI/SPORT兼容接口
40引脚LFCSP封装(6 mm × 6 mm)：−40°C至+85°C

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

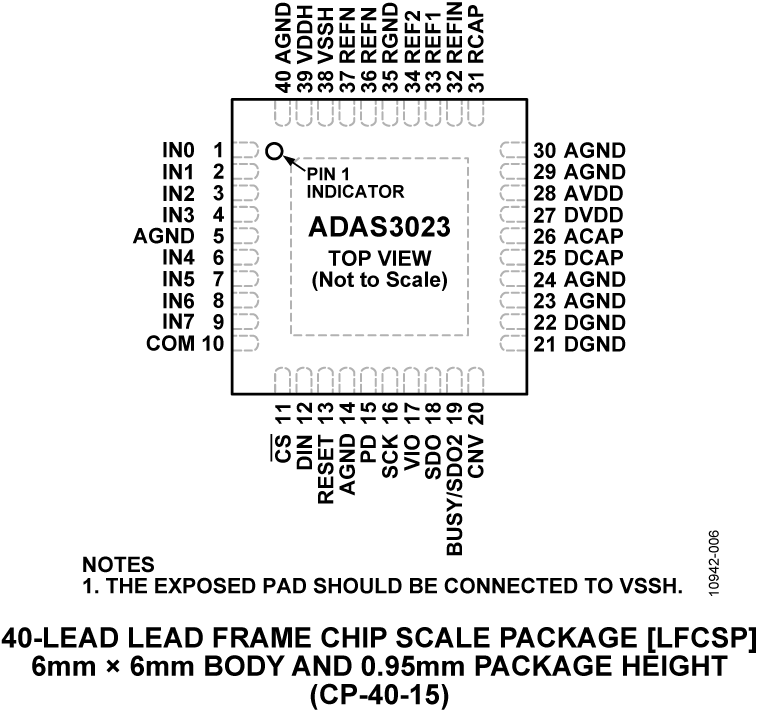

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADAS3023BCPZ	40-Lead LFCSP (6mm x 6mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADAS3023BCPZ-RL7	40-Lead LFCSP (6mm x 6mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

7月 8, 2014 - 13_0257 CANCELLED: Assembly Transfer of Select 6x6mm Stacked-Die LFCSP Products to STATS ChipPAC China
		PCN13_0257_Form Material_Report Detailed Change Description Qualification Plan
ADAS3023BCPZ	量产
ADAS3023BCPZ-RL7	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
标准数字隔离器 4
ADUM1401	量产	四通道数字隔离器（3/1通道方向性）
ADUM3481	量产	小型、四通道、3.75 KV RMS数字隔离器（3/1通道方向性）
ADUM4401	量产	5 kV RMS四通道数字隔离器
ADUM3401	量产	四通道数字隔离器，具有增强的系统级ESD可靠性

串联基准电压源 3
ADR434	量产	超低噪声、4.096V XFET®基准电压源，具有吸电流和源电流能力
ADR444	量产	超低噪声、4.096V LDO XFET®基准电压源，具有吸电流和源电流能力
ADR4540	量产	超低噪声、高精度4.096V基准电压源
单端转差分放大器 2
ADA4940-1	量产	超低功耗、低失真ADC驱动器
ADA4941-1	量产	单电源、差分18位ADC驱动器
低功耗运算放大器（≤ 1mA/放大器） 1
AD8031	量产	2.7 V、800 µA、80 MHz轨到轨输入/输出单路放大器
低噪声运算放大器(≤ 10nV/√Hz) 2
ADA4897-1	推荐新设计使用	1 NV/√HZ、低功耗、轨到轨输出放大器
AD8615	量产	精密20 MHZ CMOS单通道RRIO运算放大器
精密运算放大器 (Vos<1mV且TCVos<2uV/C) 3
AD8021	量产	低噪声、高速放大器，用于16 Bit系统
ADA4841-1	量产	低功耗、低噪声、低失真、轨到轨输出放大器
AD8605	量产	精密、低噪声、轨到轨输入输出、CMOS运算放大器（双路）
内部电源开关升压稳压器 2
ADP1613	量产	650 kHz /1.3 MHz升压PWM DC-DC开关转换器，电流限值为2.0 A
ADP1614	推荐新设计使用	650kHz /1.3 MHz、4 A、升压PWM DC-DC开关转换器
全差分放大器 1
AD8476	量产	低功耗、单位增益全差分放大器和ADC驱动器
正线性稳压器(LDO) 4
ADP3334	不推荐用于新设计	高精度、低IQ、500 MA ANYCAP®可调低压差稳压器
ADP1715	量产	500 mA、低压差、CMOS线性稳压器，具有软启动特性
ADP7102	推荐新设计使用	20 V、300 mA低噪声CMOS LDO
ADP7104	推荐新设计使用	20 V、500 mA低噪声CMOS LDO

工具及仿真模型

Virtual Eval - BETA

Virtual Eval是一款网络应用程序，可帮助设计人员评估ADC和DAC产品。利用ADI公司服务器上的详细模型，Virtual Eval在几秒内可仿真关键部件的性能特征。对工作条件（如输入音和外部抖动）以及器件特性（如增益或数字下变频）进行配置。性能特征包括噪声、失真和分辨率、FFT、时序图、频率响应图等。

打开工具

ADAS3023 FPGA Reference Design

打开工具

IBIS 模型 1

ADAS3022/ADAS3023 IBIS Model

评估套件

ADAS3023 Evaluation Kit

立即购买更多内容

产品详情

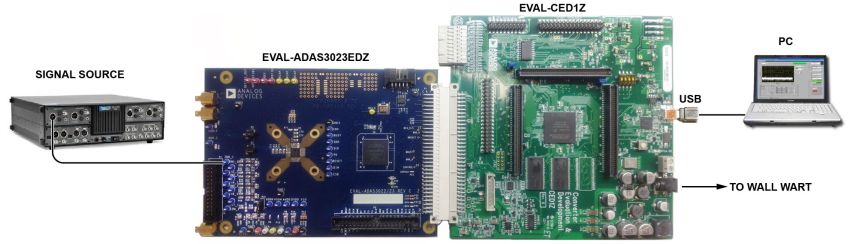

The EVAL-ADAS3023EDZ is a fully featured evaluation Kit for the ADAS3023. This board operates in stand alone mode or in conjunction with the Converter Evaluation and Development board, EVAL-CED1Z . When operated with the Converter Evaluation and Development board, software is provided enabling the user to perform detailed analysis of the ADC's performance. This software includes the technical note describing the operation and set up of the evaluation board in standalone operation or when operated with the Converter Evaluation and Development board.
