製品概要

機能と利点

  • ADAQ23878 15MSPS、18ビット、μModule評価用ボード
  • 汎用アナログ・シグナル・コンディショニング回路
  • 内蔵のリファレンス、LDO、および電源回路
  • 時間領域および周波数領域の制御およびデータ解析のためのPCソフトウェア
  • システム・デモンストレーション・プラットフォーム互換（SDP-H1）

製品概要

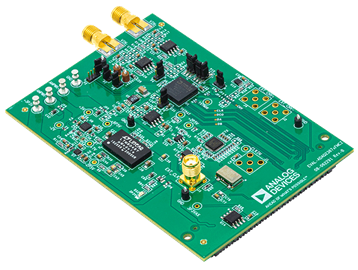

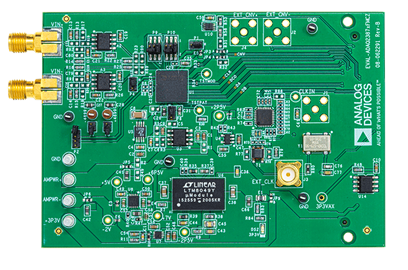

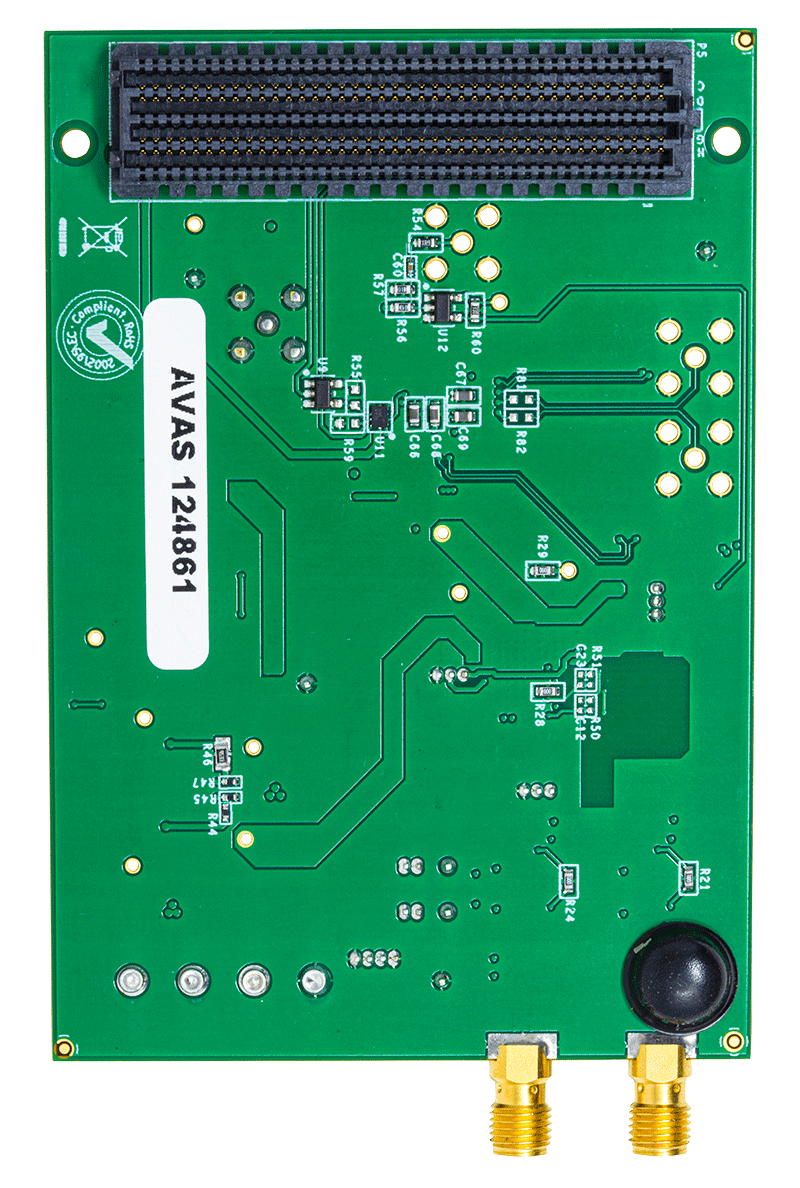

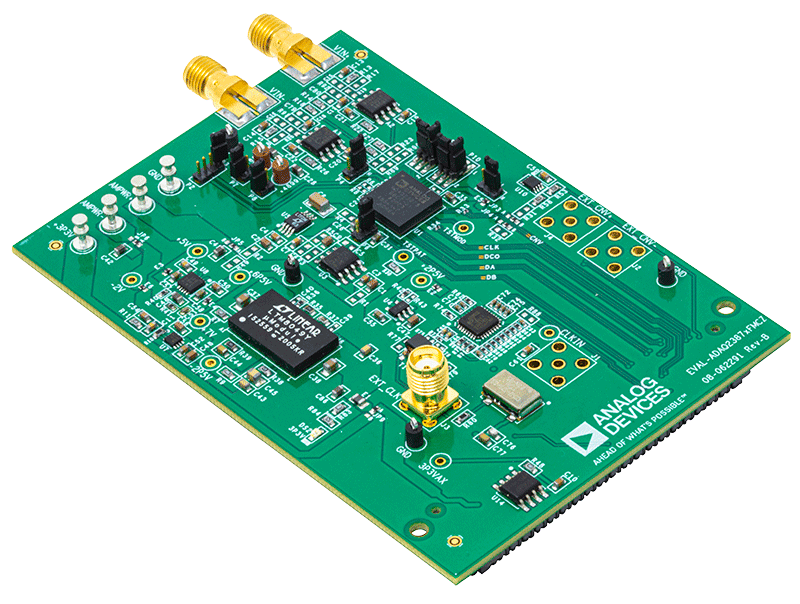

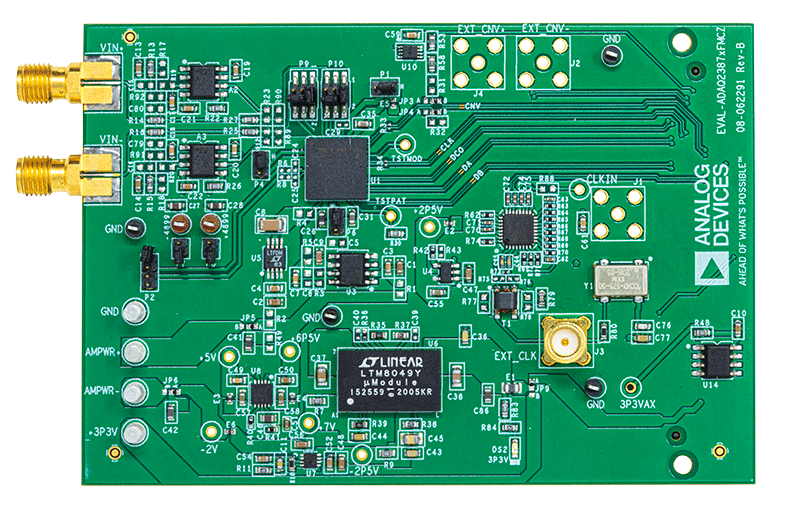

EVAL-ADAQ23878FMCZ評価用ボード（ユーザ・ガイドの図1を参照）では、ADAQ23878 15MSPS、18ビット、高速、高精度μModule®データ・アクイジション・ソリューションを簡単に評価できます。EVAL-ADAQ23878FMCZは、ADAQ23878 μModuleの性能を実証する、各種アプリケーション向けの汎用ツールです。

ADAQ23878 μModuleは、低ノイズの完全差動A/Dコンバータ（ADC）ドライバ、安定したリファレンス・バッファ、高分解能の18ビット、15MSPS逐次比較レジスタ（SAR）ADC、および最適性能を発揮するために必要になる重要な受動部品など、複数の共通信号処理および調整ブロックを1つのデバイスにまとめています。この製品の詳細な説明はADAQ23878データシートに記載されていますので、EVAL-ADAQ23878FMCZを使用する際は必ず参照してください。

EVAL-ADAQ23878FMCZは、160ピン・コネクタ経由で高速システム・デモンストレーション・プラットフォーム（SDP）のSDP-H1（EVAL-SDP-CH1Z）とインターフェースします（ユーザ・ガイドの図2を参照）。

ADAQ23878の詳細については、ADAQ23878のデータシートを参照してください。EVAL-ADAQ23878FMCZを使用する際は、データシートと併せてユーザ・ガイドを参照してください。

マーケット＆テクノロジー

対象となる製品

パッケージの内容

EVAL-ADAQ23878FMCZ評価用ボード

推奨システム動作環境

必要な装置

Windows® 10以降を搭載のPC
SDP-H1（EVAL-SDP-CH1Z）コントローラ・ボード
低ノイズ、高精度信号源（SYS-2700シリーズなど）
標準USB A/USB mini-B
18ビット・テスト（信号周波数に基づく値）に適したバンドパス・フィルタ

必要なソフトウェア

EVAL-ADAQ23878FMCZ ACEプラグイン
SDP-H1ドライバ

関連資料

  • すべてを表示 (3)
  • ユーザ・ガイド (1)
  • データシート (1)
  • 技術記事 (1)
    • Document Type

    ソフトウェア

    ACE Software

    ZIP
    505 KB
    ACE plug-in for Board.ADAQ23875 1.2021.13100 [7 05 21]
    The ADAQ23875 ACE Plugin supports the EVAL-ADAQ23875FMCZ, EVAL-ADAQ23876FMCZ and EVAL-ADAQ23878FMCZ Micromodule Evaluation Boards. The ADAQ23875/6 are 16-Bit, 15 MSPS Module Data Acquisition Solution, the ADAQ23878 is 18-bit.
    EXE
    157 MB
    ACE Installer Software 1.30.3323.1470 [1 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
