EVAL-16LFCSP
スイッチおよびマルチプレクサ・ポートフォリオの16ピンLFCSPデバイスの評価用ボード
トップへ
製品概要
機能と利点
- 16ピン、4mm × 4mm LFCSPの評価用ボード
- メイン・デバイスのクラムシェル・ソケットを簡単に変更可能
- ゴールド・ピン・コネクタによって受動部品を追加
- 信号入出力用のSMBコネクタ
- プロトタイピングに役立つオンボードの追加スペース
製品概要
EVAL-16LFCSPEBZでは、別売のスイッチおよびマルチプレクサのポートフォリオの16ピン・リード・フレーム・チップ・スケール・パッケージ（LFCSP）デバイスを簡単に評価できます。EVAL-16LFCSPEBZにはクラムシェル・ソケットが付属しており、ハンダ処理なしで16ピンLFCSPデバイスを評価用ボードに固定できます。更に、各パターンに3セットのゴールド・ピン・コネクタがあるため、ボードの柔軟性と再利用性が高く、複数の評価に使用できます。

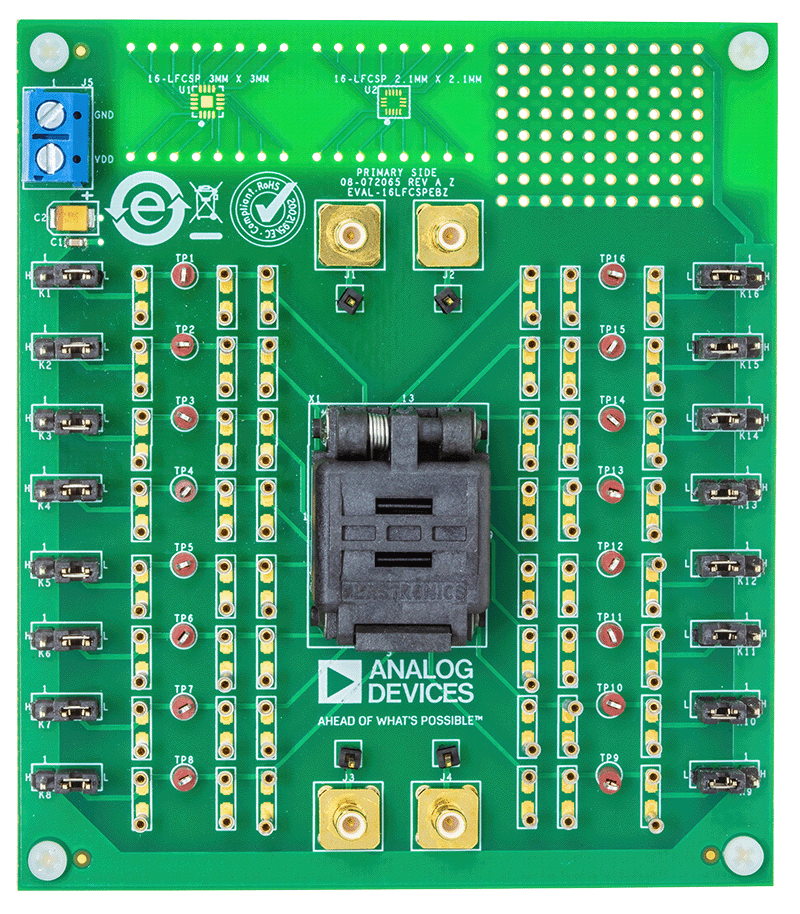

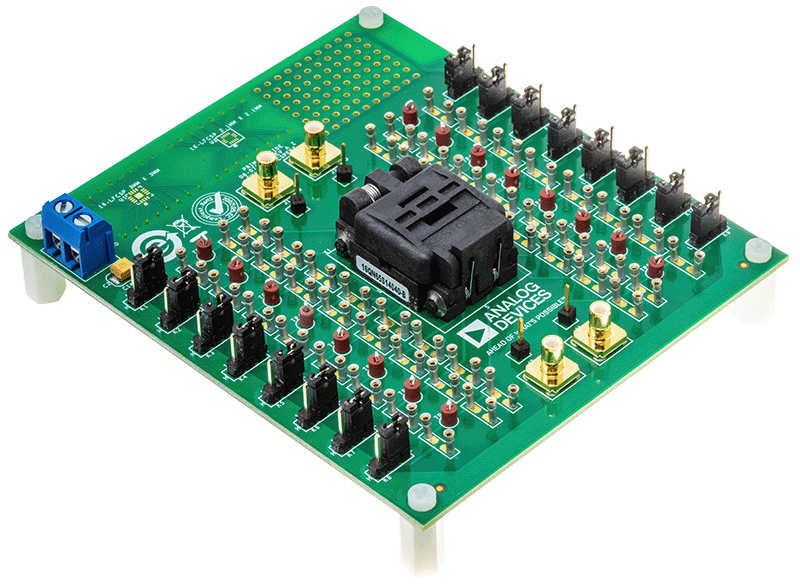

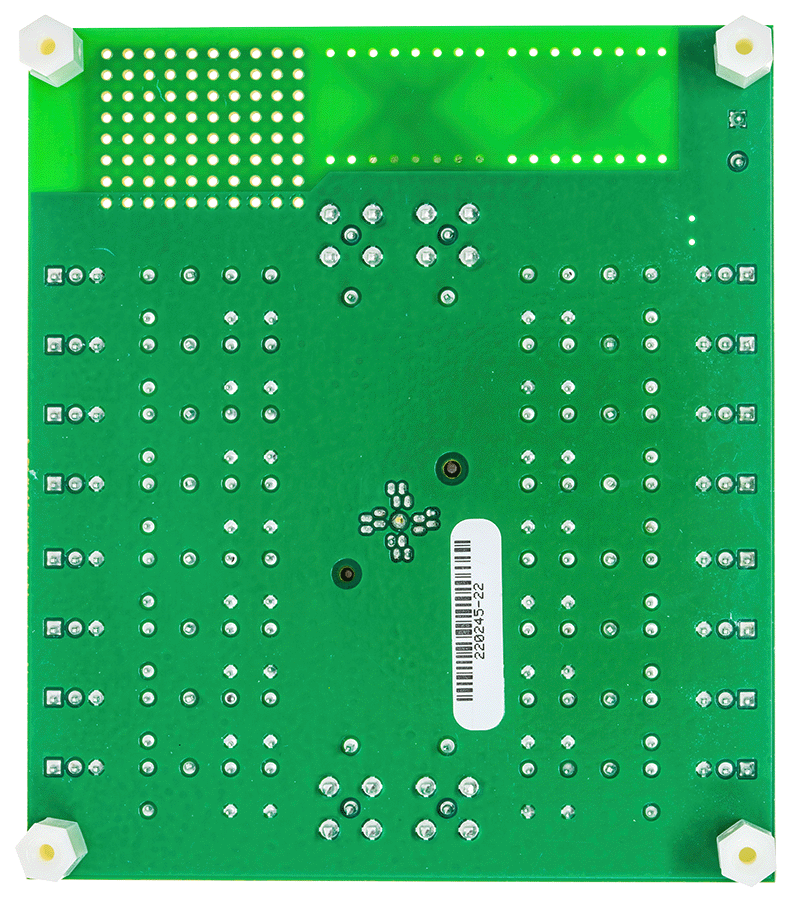

ユーザ・ガイドの図1は、EVAL-16LFCSPEBZを示しています。この評価用ボードの中央にあるソケットに16ピンLFCSPデバイスを挿入できます。デバイスの各ピンに、対応する3ピン・ヘッダ・リンク（K1～K16）があります。対応するリンクを取り外して外部信号源に接続することも、このリンクを使用してVDDまたはGNDを選択することもできます。ワイヤ・スクリュー端子J5は、VDDとGNDを供給します。EVAL-16LFCSPEBZのSubminiature Version B（SMB）コネクタによって、追加の外部信号をデバイスに供給できます。更に、EVAL-16LFCSPEBZの上面には、プロトタイピングに役立つパーフボード・スペースと2つの16ピンLFCSPパッド（3mm x 3mmと2.1mm x 2.1mm）があります。
テスト対象デバイス（DUT）のすべての仕様は、対応する製品のデータシートに記載されています。EVAL-16LFCSPEBZを使用する際は、EVAL-16LFCSPEBZのユーザ・ガイドと併せて製品データシートを参照してください。
マーケット＆テクノロジー
対象となる製品
はじめに
必要な装置
- 評価対象のデバイス
- DC電圧源
- アナログ信号源
- デジタル・マルチメータ（DMM）などの電圧計測手段
