MAX77348

新規設計に推奨

超低IQ、低ノイズ3.5W昇降圧コンバータ

データシート (Rev. 0)
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$0.98
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 入力電圧範囲：2.3V～5.5V
  • 出力電圧範囲：2.5V～4.8V
  • 超低自己消費電流：3.5μA（代表値）
  • ダイナミック電圧スケーリング（DVS）
  • 最適化された負荷レギュレーション性能
  • パワー・グッド割込み
  • 出力アクティブ放電
  • 途切れのない低ノイズ・プロファイル
    • 動作範囲全体にわたり不連続性を除去
    • ノイズに敏感なアプリケーションでもポスト・フィルタリングの低ドロップアウト（LDO）が不要
  • 保護機能
    • 低電圧ロックアウト（UVLO）
    • サーマル・シャットダウン
    • ソフトスタート：6.4ms
  • ステータス割込みを備えたI2Cインターフェース
    • 設定可能なVOUT
    • ピーク電流制限レベル（IPSET1/IPSET2）
MAX77348
超低IQ、低ノイズ3.5W昇降圧コンバータ

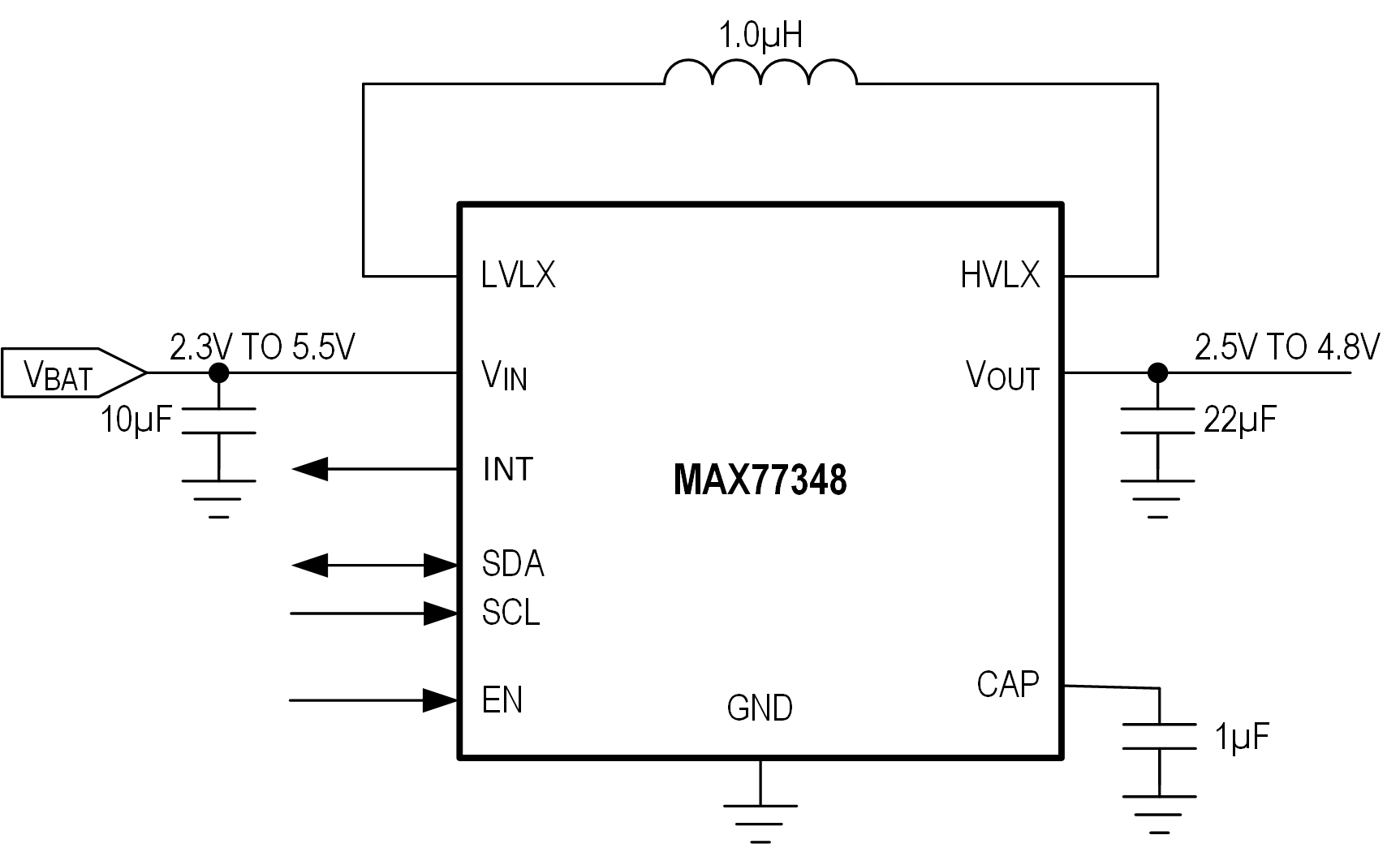

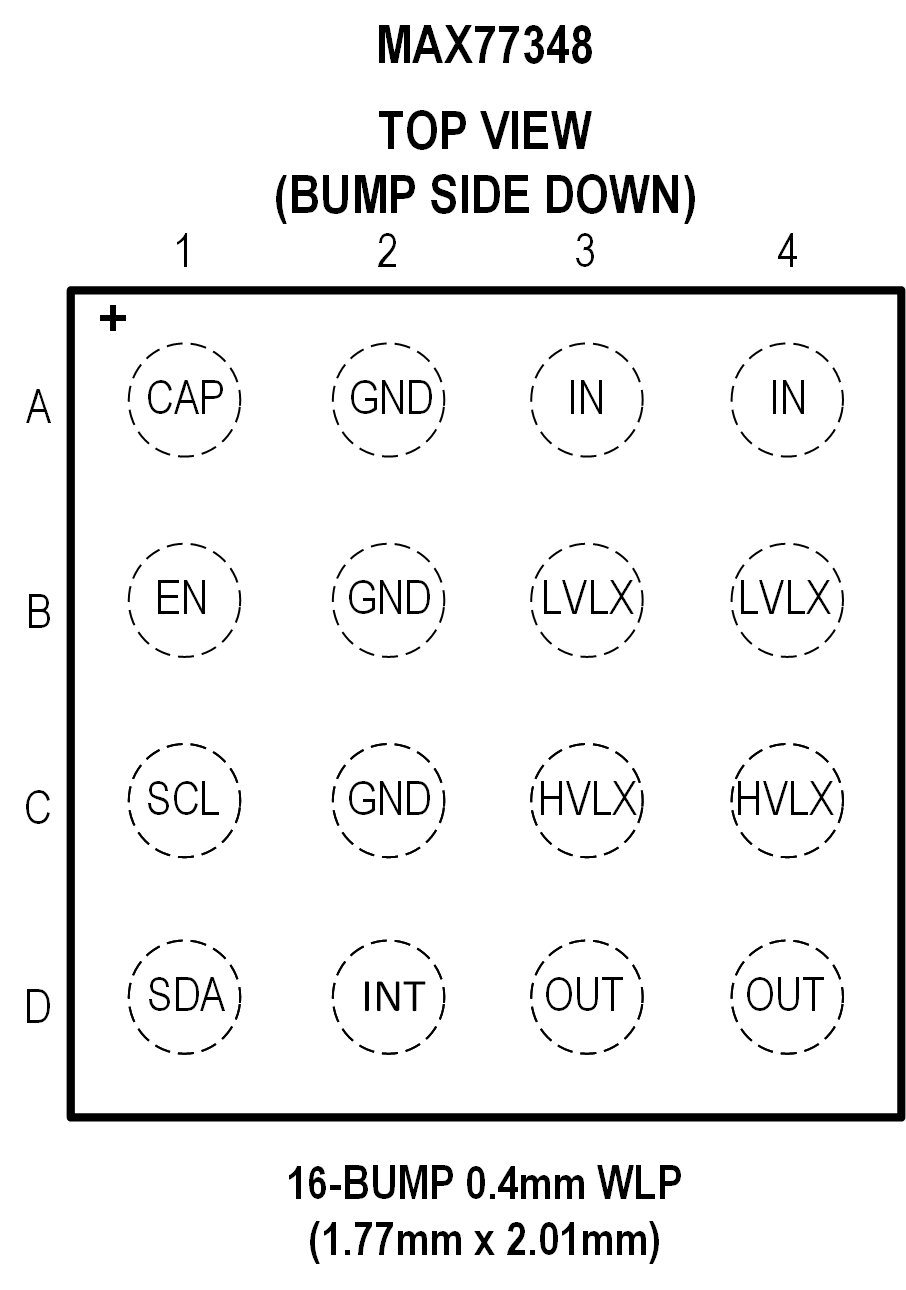

MAX77348 Simplified Block Diagram MAX77348 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ソフトウェア開発 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
MAX77348EVKIT

MAX77348の評価用キット

今すぐ購入 詳細を表示

機能と利点

  • 高精度計測のための検出ポイント
  • EN、SDA、SCL、INS、OUTSのテスト・ポイントにアクセス可能
  • ソフトウェアGUIで出力電圧を調整可能
  • FPWMとデフォルトのスキップ・モードを設定可能
  • アクティブ放電機能

製品詳細

MAX77348評価用キット（EVキット）は、3.5W昇降圧コンバータMAX77348を評価することができる実績のある設計となっています。このICは、2.3V～5.5Vの入力に対応しており、出力電圧は2.5V～4.8Vの範囲で調整可能です。このEVキットの工場出荷時のデフォルトの出力電圧は4.5Vに設定されています。出力電圧はソフトウェアGUIを使用して調整できます。ENピンは、ハードウェアまたはソフトウェアによるデバイスの有効化をサポートします。このEVキットは、あらゆるバージョンのMAX77348 WLP IC（デフォルトはMAX77348AEWE+）と互換性があります。
MAX77348EVKIT
MAX77348の評価用キット

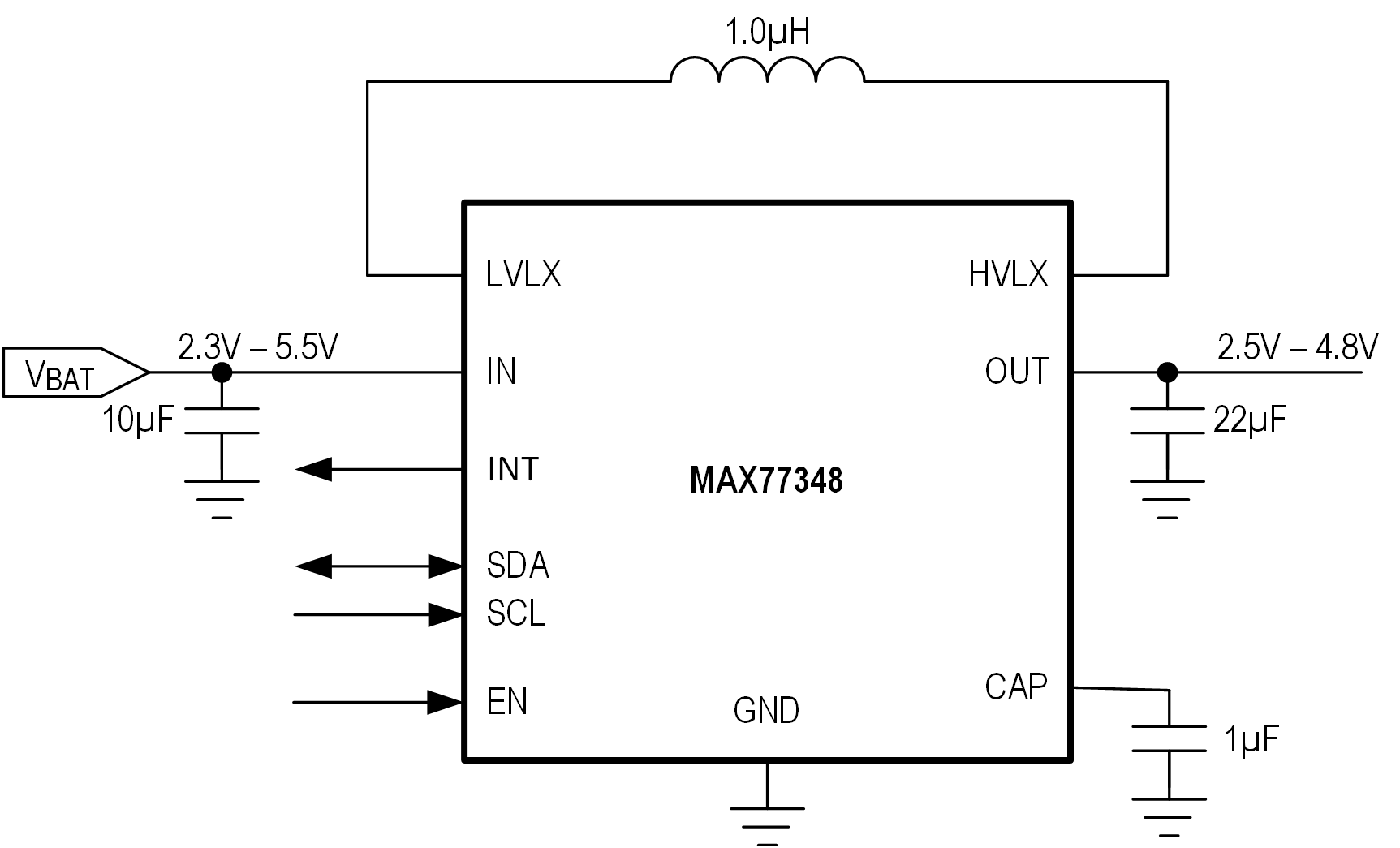

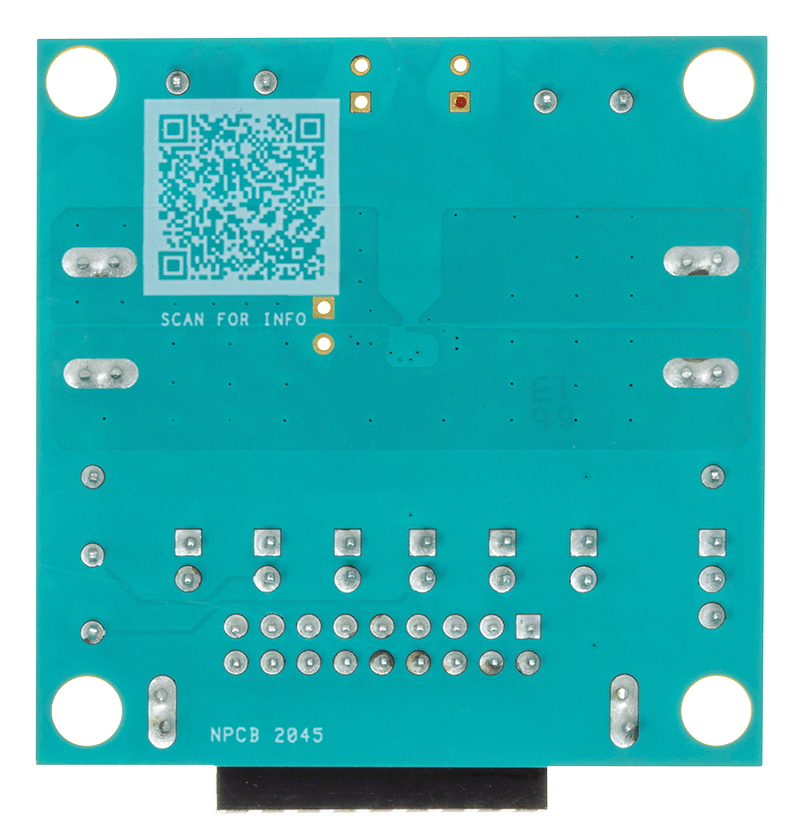

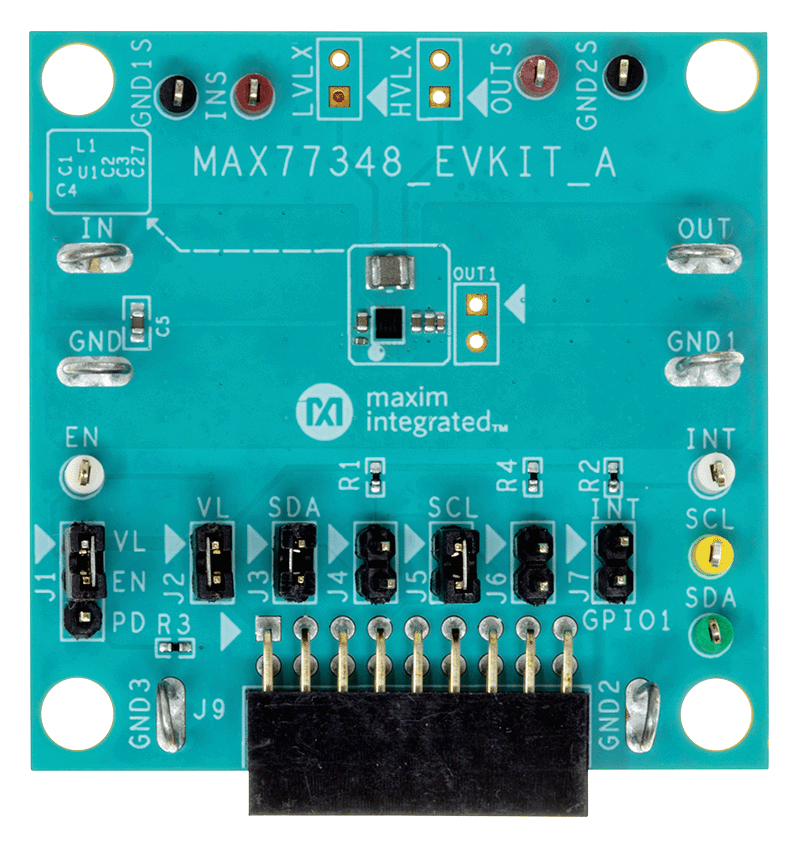

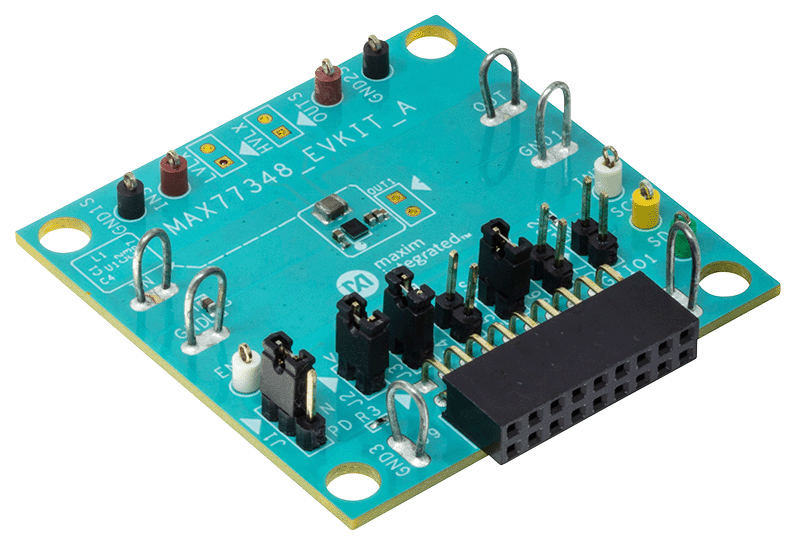

MAX77348 EV Kit MAX77348 EV Kit - Top View MAX77348 EV Kit - Bottom View MAX77348EVKIT Simplified Block Diagram
