MAX618

製造中

28V、PWM、ステップアップDC-DCコンバータ

QSOPパッケージの高電圧、大電流ステップアップ、SEPICおよびフライバックトポロジにも対応

データシート (Rev. 2)
製品セレクション・テーブル
製品モデル
3
1Ku当たりの価格
最低価格：$5.24
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 可変出力電圧：+28Vまで
  • 効率：最大93%
  • 広入力電圧範囲：+3V～+28V
  • 出力電流(12V)：500mAまで
  • 消費電流：500µA
  • シャットダウン電流：3µA
  • スイッチング周波数：250kHz
  • 小型1W、16ピンQSOPパッケージ
MAX618
28V、PWM、ステップアップDC-DCコンバータ

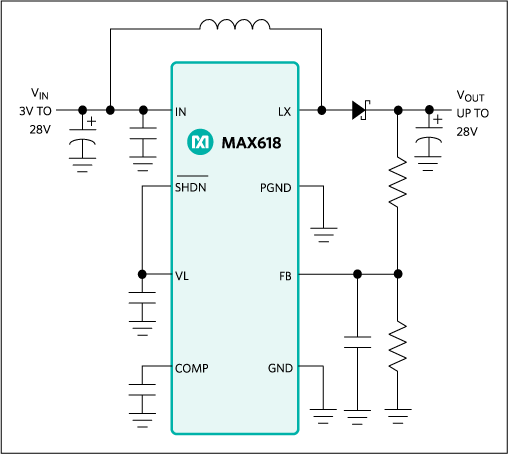

MAX618：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX618EVKIT

MAX618の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 入力電圧範囲：+3V～VOUT
  • 出力電圧：12Vまたは可変
  • 出力電流：最大500mA
  • 内部2A 28V MOSFETスイッチ
  • シャットダウン電流：3µA
  • スイッチング周波数：250kHz
  • 表面実装部品
  • 完全実装済み、試験済み

製品詳細

MAX618評価キット(EVキット)は、2A、28V nチャネルMOSFETを内蔵した固定周波数PWMステップアップスイッチングレギュレータです。本EVキットは+3V～VOUTの入力を受け付け、12Vに変換します(最大500mAまで)。変換効率は90%以上です。本EVキットは250kHzで動作するため、小型外付部品を使用できます。

MAX618 EVキットは完全実装済み、試験済みの表面実装回路基板です。

アプリケーション

  • 車載用電源DC-DCコンバータ
  • 産業用+24Vおよび+28Vシステム
  • LCDディスプレイ
  • パームトップコンピュータ
MAX618EVKIT
MAX618の評価キット
