MAX31826

製造中

1-Wireデジタル温度センサー、1Kbロック可能なEEPROM内蔵

スペースを節約し、マルチセンサーシステムの設計を容易にする1KbのEEPROMを内蔵したデジタル温度センサー

データシート (Rev. 1) 製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$2.55
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 独自の1-Wireインタフェースに必要な通信用ポートピンは1つのみ
  • 内蔵の温度センサーとEEPROMによって部品数を削減
    • 測定温度：-55℃～+125℃ (-67°F～+257°F)
    • 精度：±0.5℃ (-10℃～+85℃範囲)
    • 12ビット温度分解能(0.0625℃)
    • 1Kb EEPROMをロックして更なる書込みを防止可能
  • 分岐機能によってマルチセンサーシステムを簡素化
    • 各デバイスは独自の64ビットシリアルコードを内蔵ROMに保存
    • 4つのピンプログラマブルビットによってバス上で最大16のセンサー位置を一意に識別
  • データラインから駆動可能(電源範囲3.0V～3.7V)
  • 8ピンµMAX®およびTDFNパッケージ
MAX31826
1-Wireデジタル温度センサー、1Kbロック可能なEEPROM内蔵

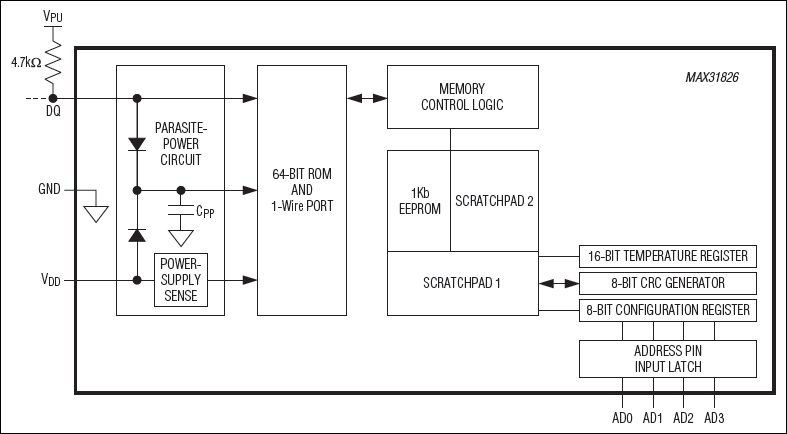

MAX31826：ブロックダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

アプリケーション・ノート 1

デザイン・ノート 1

技術記事 10

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
1-Wire温度センサー 2
DS1825
製造中 4ビットID付き、分解能を設定可能な1-Wireデジタル温度計
DS18B20
製造中 プログラマブル分解能1-Wireデジタルサーモメータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX31826EVKIT

MAX31826の評価キット

今すぐ購入 詳細を表示

機能と利点

  • ボード上にI2C/1-Wireコンバータ(DS2482)を搭載
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • Windows XP®、Windows 7/8/8.1/10対応ソフトウェア

製品詳細

MAX31826の評価用システム(EVシステム)は、1kBのロック可能な電気的消去可能プログラマブル・リードオンリー・メモリ(EEPROM)内蔵1-Wire®デジタル温度センサーのMAX31826を実証します。MAX31826のEVシステムには、MAX31826の評価用キット(EVキット)およびUSB2PMB2モジュールが含まれています。Windows® 7/8/8.1/10対応ソフトウェアは、MAX31826の機能を実証する使いやすいインターフェースを提供します。

MAX31826のEVキットはボード上にI2C/1-WireコンバータのDS2482を備え、8ピンµMAX®のMAX31826MUA+が実装されています。

アプリケーション

  • ビルオートメーション
  • 民生用機器
  • 産業用システム
  • モジュール認証
  • システム較正

MAX31826EVSYS1

MAX31826の評価キット

今すぐ購入 詳細を表示

機能と利点

  • ボード上にI2C/1-Wireコンバータ(DS2482)を搭載
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • Windows XP®、Windows 7/8/8.1/10対応ソフトウェア

製品詳細

MAX31826の評価用システム(EVシステム)は、1kBのロック可能な電気的消去可能プログラマブル・リードオンリー・メモリ(EEPROM)内蔵1-Wire®デジタル温度センサーのMAX31826を実証します。MAX31826のEVシステムには、MAX31826の評価用キット(EVキット)およびUSB2PMB2モジュールが含まれています。Windows® 7/8/8.1/10対応ソフトウェアは、MAX31826の機能を実証する使いやすいインターフェースを提供します。

MAX31826のEVキットはボード上にI2C/1-WireコンバータのDS2482を備え、8ピンµMAX®のMAX31826MUA+が実装されています。

アプリケーション

  • ビルオートメーション
  • 民生用機器
  • 産業用システム
  • モジュール認証
  • システム較正
MAX31826EVKIT
MAX31826の評価キット
MAX31826EVSYS1
MAX31826の評価キット
