MAX26039

新規設計に推奨

4.5V to 36V, 2.2MHz, 0.6A/1.2A Buck-Boost Converters with Integrated H-Bridge

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
1
1Ku当たりの価格
最低価格：$2.30
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • High Voltage, High Efficiency, Low Power
    • 4.5V to 36V Supply Operation
    • Tolerates Input Transients up to 40V
    • EN Pin Compatible from 3.3V to 40V
    • 0.6A (max) Output Current (MAX26039)
    • 1.2A (max) Output Current (MAX26040)
    • -40°C to +125°C Temperature Range
    • Increased Efficiency with Reduced Bill of Materials (BOM) Cost and Board Space
    • Integrated field-effect transistors (FETs) H-Bridge Architecture
    • Fixed Output Voltages
    • 20-Pin SWTQFN Package
  • Low Quiescent Current Helps Designers Meet Stringent Original Equipment Manufacturer (OEM) Current Requirements
    • 52μA Quiescent Current when in Standby Mode
    • 10μA (max) Quiescent Current in Shutdown Mode
  • High Switching Frequency Allows Use of Small External Components
    • 200kHz to 2.2MHz Operating Frequency
    • Skip Mode for Efficient Low-Power Operation
    • Fixed-Frequency Pulse-Width Modulation (PWM) Mode
    • External Frequency Synchronization
  • Reduced EMI Emissions at the Switching Frequency
    • Spread Spectrum Can be Enabled or Disabled
MAX26039
4.5V to 36V, 2.2MHz, 0.6A/1.2A Buck-Boost Converters with Integrated H-Bridge

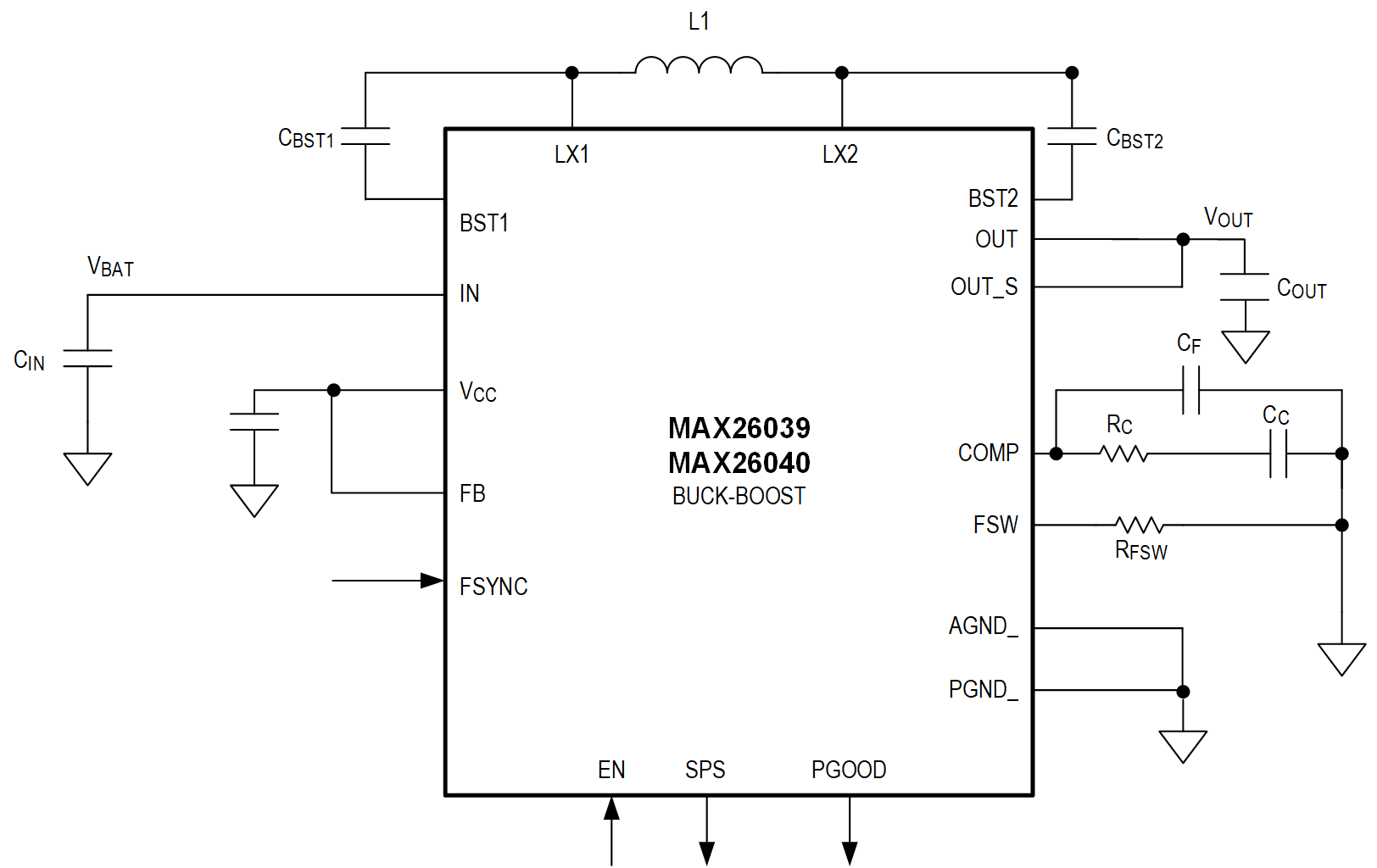

MAX26039 Typical Operating Circuit MAX26039 Pin Configuration
