MAX17651

製造中

4V～60V、100mA、超低自己消費電流、リニアレギュレータ

産業用アプリケーションの堅牢な設計を可能にする60Vリニアレギュレータ

データシート (Rev. 4) 製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$0.87
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 使用が非常に容易
    • 必要な外付け部品はわずか4つ
    • 小型4.7µF、0805出力コンデンサで安定動作
    • 全セラミックコンデンサ、小型レイアウト
  • リニアレギュレータの在庫数を削減
    • 広い入力電圧範囲：4V～60V
    • 可変出力：0.6V～58V
    • 負荷電流能力：最大100mA
  • 過酷な産業環境で信頼性の高い動作
    • 出力電圧監視内蔵(PGOOD端子)
    • 高電圧ENABLE入力
    • 低自己消費電流：8µA
    • 低ドロップアウト電圧：560mV (100mA時)
    • 過負荷保護
    • 過熱保護
    • 広い周囲動作温度範囲：-40℃～+125℃/ジャンクション温度範囲：-40℃～+150℃
MAX17651
4V～60V、100mA、超低自己消費電流、リニアレギュレータ

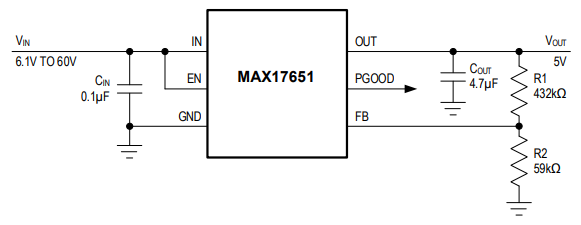

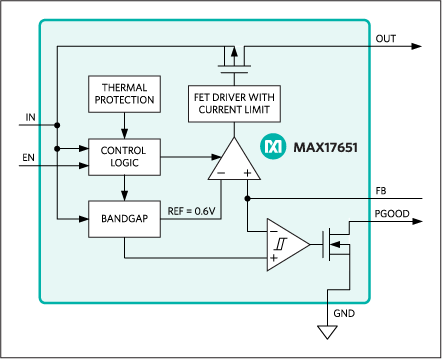

MAX17651：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
MAX17651EVKIT

MAX17651の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 使用が非常に容易
    • 小型4.7µF、0805出力コンデンサで安定動作
    • 必要な外付け部品はわずか4つ
  • リニアレギュレータの在庫数を削減
    • 広い入力電圧範囲：4V～60V
    • 可変出力電圧：0.6V～59V
    • 負荷電流能力：最大100mA
  • 過酷な産業環境で信頼性の高い動作
    • 出力電圧監視内蔵(PGOOD端子)
    • 高電圧ENABLE入力
    • 低自己消費電流：8µA
    • 過負荷保護
    • 過熱保護

製品詳細

MAX17651の評価キット(EVキット)は、高電圧、超低自己消費電流リニアレギュレータのMAX17651の性能を実証する完全実装および試験済みの回路基板です。このEVキットは4V～60Vの広い入力電圧範囲で動作し、最大100mAの負荷電流を供給します。EVキットの消費電流は、無負荷状態下でわずか8µAです。このデバイスは、使いやすく、最小限の外付け部品で容易に構成することが可能です。このデバイスは、過負荷電流保護とサーマルシャットダウンを備えています。このEVキットには、6ピン、小型TSOTパッケージのMAX17651AZT+が実装されています。

アプリケーション

  • バッテリ駆動機器
  • 低電流産業用電源
  • スイッチング電源用ポストレギュレータ
  • リモートセンサー
  • ユーティリティメータ

MAX17651EVKITA

Evaluation Kit for the MAX17651

今すぐ購入 詳細を表示

機能と利点

  • Wide 4V to 60V Input Voltage Range
  • umper Configurable 12V, 5V, and 3.3V Outputs
  • Up to 100mA Load Current Capability
  • 8µA No Load Supply Current
  • Active-High, Enable Input
  • PGOOD Output for Regulator Output Voltage Monitoring
  • Overload Protection
  • Overtemperature Protection
  • Proven PCB Layout
  • Fully Assembled and Tested

製品詳細

The MAX17651EVKITA# evaluation kit (EV kit) is a fully assembled and tested circuit board that demonstrates the performance of the MAX17651 high-voltage, ultra-low quiescent current linear regulator in a 6-pin TDFN package. The EV kit operates over a wide input voltage range of 4V to 60V and provides up to 100mA load current. It draws only 8µA supply current under no-load conditions. The EV kit is simple to use and easily configurable with minimal external components. It features overload current protection and thermal shutdown. The EV kit comes installed with the MAX17651ATT+ in a 6-pin, (3mm x 3mm) TDFN package.

Applications

  • Battery-Powered Equipment
  • Low-Current Industrial Power Supplies
  • Post Regulator for Switching Power Supplies
  • Remote Sensors
  • Utility Meters
MAX17651EVKIT
MAX17651の評価キット

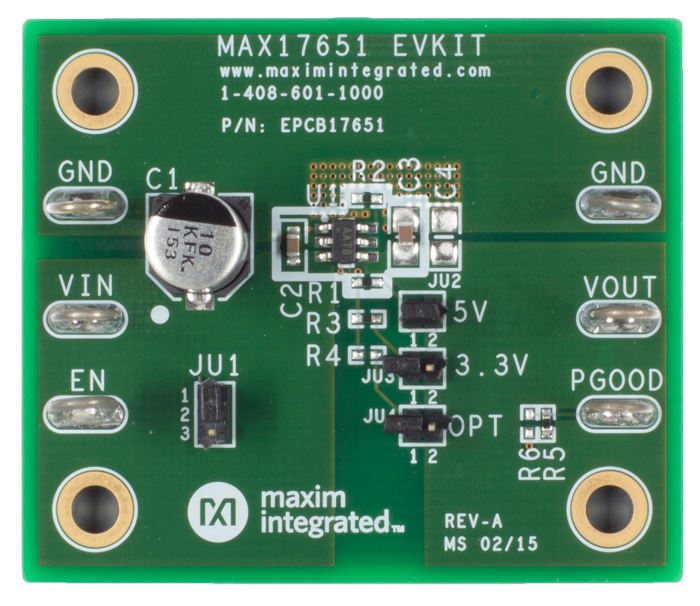

MAX17651EVKIT：ボード写真
MAX17651EVKITA
Evaluation Kit for the MAX17651
