MAX17574

製造中

4.5V～60V、3A、高効率、内部補償、同期整流ステップダウンDC-DCコンバータ

業界唯一の60V、3A内部FET同期整流バックコンバータ

データシート (Rev. 3) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$2.87
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 外付け部品数および総コストを削減
    • ショットキー不要の同期整流動作
    • 内部補償によって任意の出力電圧に対応
    • 全セラミックコンデンサ、小型レイアウト
  • DC-DCレギュレータの在庫数を削減
    • 広入力電圧：4.5V～60V
    • 可変出力電圧範囲：0.9V～90%VIN
    • 全温度範囲で最大3Aの電流を供給
    • 外部同期を備えた可変スイッチング周波数：100kHz～2.2MHz
  • 消費電力を低減
    • ピーク効率：90%以上
    • PFMおよびDCMモードによって軽負荷効率の向上を実現
    • 補助ブートストラップLDOによって効率の向上を実現
    • シャットダウン電流：2.8µA
  • 過酷な産業環境で信頼性の高い動作
    • ヒカップモード過負荷保護
    • 可変ソフトスタートとプリバイアス起動
    • 出力電圧監視内蔵(アクティブローRESET)
    • 設定可能なEN/UVLOスレッショルド
    • プリバイアス負荷への単調な起動
    • 過熱保護
    • 高い産業用周囲動作温度範囲：-40℃～+125℃/ジャンクション温度範囲：-40℃～+150℃
MAX17574
4.5V～60V、3A、高効率、内部補償、同期整流ステップダウンDC-DCコンバータ
MAX17574：ファンクション(またはブロック)ダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

SIMPLISモデル 1

評価用キット

MAX17574EVKITB

5V出力電圧アプリケーションのMAX17574の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 動作入力電源：6.5V～60V
  • 出力電圧：5V
  • 出力電流：最大3A
  • スイッチング周波数：500kHz
  • イネーブル/UVLO入力、抵抗で設定可能なUVLOスレッショルド
  • 調整可能なソフトスタート時間
  • MODE/SYNC端子でPWM、PFM、またはDCMモードを選択
  • オープンドレイン、アクティブローのRESET出力
  • 外部周波数同期
  • 過電流および過熱保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX17574の5V出力評価キット(EVキット)は、高電圧、高効率、同期整流ステップダウンDC-DCコンバータのMAX17574を評価するための実証済みデザインを提供します。このEVキットは最大3Aの負荷電流で5V出力にプリセットされ、最適な効率と部品サイズを実現するために500kHzのスイッチング周波数を備えています。このEVキットは、調整可能な入力低電圧ロックアウト、調整可能なソフトスタート、オープンドレインのアクティブローのRESET信号、および外部周波数同期を特長としています。

アプリケーション

  • 基地局電源
  • 分散電源レギュレーション
  • 汎用PoL (Point-of-Load)
  • 高電圧、シングルボードシステム
  • 産業制御用電源
  • ACアダプタトランスレギュレーション

MAX17574EVKITBE

5V出力電圧アプリケーションのMAX17574の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 動作入力電源：6.5V～60V
  • 設定出力電圧：5V (3A負荷電流)
  • スイッチング周波数：500kHz
  • イネーブル/UVLO入力、抵抗で設定可能なUVLOスレッショルド
  • 調整可能なソフトスタート時間
  • MODE/SYNC端子でPWM、PFM、またはDCMモードを選択
  • オープンドレインのアクティブローRESET出力
  • 外部クロック同期
  • 過電流および過熱保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • CISPR22(EN55022) Class B伝導および電磁放射に適合

製品詳細

MAX17574EVKITBE#評価キット(EVキット)は、高電圧、高効率、同期整流ステップダウンDC-DCコンバータのMAX17574を評価するための実証済みデザインを提供します。このEVキットは、最大3Aの負荷電流で5V出力にプリセットされ、最適な効率と部品サイズを実現するために500kHzのスイッチング周波数を備えています。このEVキットは調整可能な入力低電圧ロックアウト、調整可能なソフトスタート、オープンドレインのアクティブローRESET信号、および外部クロック同期を備えています。また、このEVキットは伝導、放射EMI、および熱性能を最適化した、優れたレイアウト例を提供します。ICの利点および特長の詳細については、MAX17574 ICのデータシートを参照してください。

アプリケーション

  • 基地局電源
  • 分散電源レギュレーション
  • 汎用PoL (Point-of-Load)
  • 高電圧、シングルボードシステム
  • 産業制御用電源
  • ACアダプタトランスレギュレーション

MAX17574EVKITA

3.3V出力電圧アプリケーションのMAX17574の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 動作入力電源：5V～60V
  • 出力電圧：3.3V
  • 出力電流：最大3A
  • スイッチング周波数：500kHz
  • イネーブル/UVLO入力、抵抗で設定可能なUVLOスレッショルド
  • 調整可能なソフトスタート時間
  • MODE/SYNC端子でPWM、PFM、またはDCMモードを選択
  • オープンドレイン、アクティブローのRESET出力
  • 外部周波数同期
  • 過電流および過熱保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX17574 3.3V出力の評価キット(EVキット)は、高電圧、高効率、同期整流ステップダウンDC-DCコンバータのMAX17574を評価するための実証済みデザインを提供します。このEVキットは最大3Aの負荷電流で3.3V出力にプリセットされ、最適な効率と部品サイズを実現するために500kHzのスイッチング周波数を備えています。このEVキットは、調整可能な入力低電圧ロックアウト、調整可能なソフトスタート、オープンドレインのアクティブローのRESET信号、および外部周波数同期を特長としています。

アプリケーション

  • 基地局電源
  • 分散電源レギュレーション
  • 汎用PoL (Point-of-Load)
  • 高電圧、シングルボードシステム
  • 産業制御用電源
  • ACアダプタトランスレギュレーション
MAX17574EVKITB
5V出力電圧アプリケーションのMAX17574の評価キット
MAX17574EVKITBE
5V出力電圧アプリケーションのMAX17574の評価キット
MAX17574EVKITA
3.3V出力電圧アプリケーションのMAX17574の評価キット

リファレンス・デザイン

MAXREFDES1045
MAXREFDES1045
MAXREFDES1045 Circuits from the Lab®

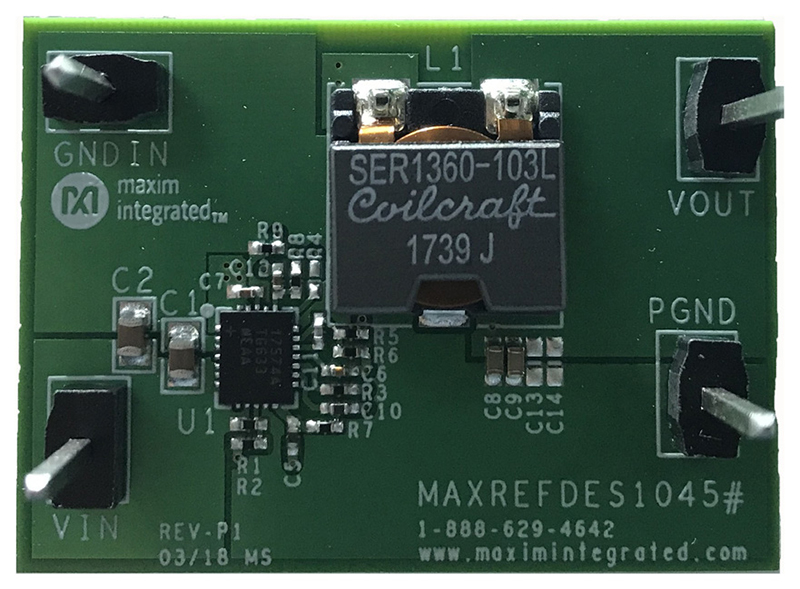

Two-Layer Board, 5V/3A, Wide-Input, Synchronous, Step-Down DC-DC Converter Using the MAX17574

詳細なリファレンス・デザインを表示

機能と利点

  • Reduces Number of External Components and Total Cost
  • Reduces Number of DC-DC Regulators to Stock
  • Reduces Power Dissipation
  • Operates Reliably in Adverse Industrial Environments
MAXREFDES1046
MAXREFDES1046
MAXREFDES1046 Circuits from the Lab®

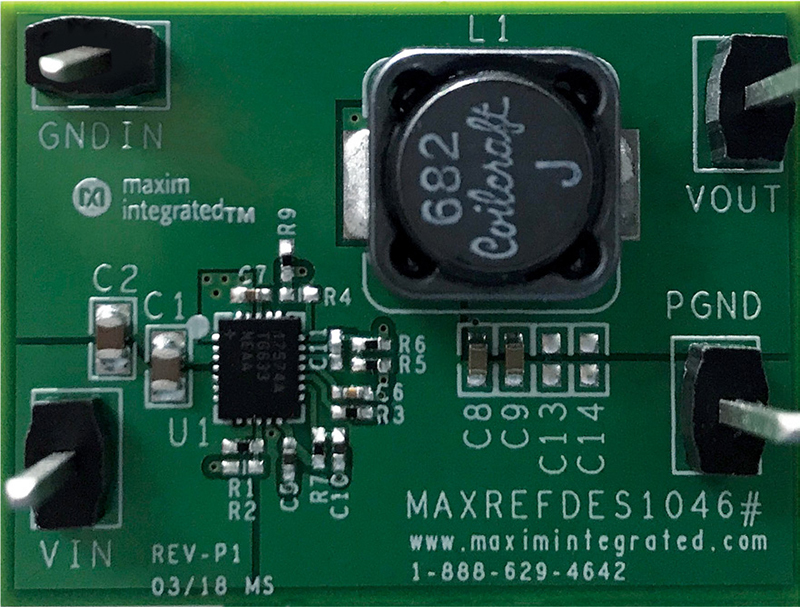

Two-Layer Board, 3.3V/3A, Wide-Input, Synchronous, Step-Down DC-DC Converter Using the MAX17574

詳細なリファレンス・デザインを表示

機能と利点

  • Reduces Number of External Components and Reduces Total Cost
  • Reduces Number of DC-DC Regulators to Stock
  • Reduces Power Dissipation
  • Operates Reliably in Adverse Industrial Environments
MAXREFDES1045
Two-Layer Board, 5V/3A, Wide-Input, Synchronous, Step-Down DC-DC Converter Using the MAX17574
MAXREFDES1045
MAXREFDES1046
Two-Layer Board, 3.3V/3A, Wide-Input, Synchronous, Step-Down DC-DC Converter Using the MAX17574
