MAX17554

製造中

集積型60V、50mA、超小型、高効率、同期整流式降圧DC/DCコンバータ

高効率を実現する60V、低IQ同期整流バックレギュレータ

データシート (Rev. 1)
製品セレクション・テーブル
製品モデル
6
1Ku当たりの価格
最低価格：$0.80
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 外付け部品数および総コストを削減
    • ショットキー不要の同期整流動作
    • 内部制御ループ補償
    • 内部固定ソフトスタート
    • 固定ターン・オン/オフ入力電圧(MAX17554)
    • 全セラミック・コンデンサ、超小型レイアウト
  • DC/DCレギュレータの在庫数を削減
    • 広い入力電圧範囲：4V～60V (MAX17555)
    • 広い入力電圧範囲：10V～60V (MAX17554)
    • 固定出力電圧オプション：3.3V (MAX17554A、MAX17555A)および5V (MAX17554B、MAX17555B)
    • 可変出力範囲：0.8V～VINの90% (MAX17554C、MAX17555C)
    • 負荷電流：最大50mA
  • 消費電力を削減
    • 断続コンダクション・モード(DCM)動作によって軽負荷効率を向上
    • 内部回路用の外部ブートストラップ入力(FB/VO)によって電力損失を削減(固定出力製品オプション)
    • 固定スイッチング周波数：70kHz
    • シャットダウン電流：3.8µA (MAX17555)
  • 柔軟な設計
    • 設定可能なEN/UVおよびHYST閾値(MAX17555)
    • オープンドレイン出力(アクティブ・ローRESET)によって出力状態の監視が可能(MAX17555)
  • 堅牢な動作
    • ヒカップ・モード過負荷保護内蔵
    • 過熱保護
    • CISPR32クラスB準拠
    • 広い周囲動作温度：-40℃～+125℃/ジャンクション温度：-40℃～+150℃
MAX17554
集積型60V、50mA、超小型、高効率、同期整流式降圧DC/DCコンバータ
MAX17554, MAX17555: Simplified Application Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

評価用キット

eval board
schematic 1
schematic 2
schematic 3
MAX17554AEVKIT

MAX17554の評価用キット

今すぐ購入 詳細を表示

機能と利点

  • 降圧コンバータの入力電圧範囲：10V～60V
  • 3.3Vの出力電圧、最大50mAの連続負荷電流
  • ピーク効率：85.7%
  • 軽負荷時の効率：76%（48V入力、3.3V 10mA出力）
  • 外付け部品の数が最小限
  • 固定スイッチング周波数：70kHz
  • 固定ターンオン／オフ入力電圧
  • 内部ループ補償
  • 内部ソフトスタート時間：0.8ms（代表値）
  • 出力電圧のブートストラップにより効率を向上
  • ヒカップ・モードの過電流保護と過熱保護
  • 実績のあるPCBレイアウト
  • 組み立てとテストが完了済み

製品詳細

MAX17554A評価用キット（EVキット）は、組み立てが完了したテスト済みの回路基板です。8ピンTDFN（2mm x 2mm）パッケージを採用した10V～60V、50mA、超小型、高効率の同期整流式降圧DC/DCコンバータであるMAX17554Aの性能を実証します。このEVキットは、10V～60Vの入力電圧範囲で動作するように設計されており、3.3V、50mAの出力を供給します。MAX17554Aは42.5V（最大）でオンになり、10V（最大）でオフになります。この降圧コンバータは70kHzの固定周波数で動作し、供給された部品の使用時、48V入力、3.3V 10mA出力で、軽負荷時の高効率76%を実現します。

このEVキットは使い方が簡単で、外付け部品を最小限に抑えて容易に構成できます。MAX17554Aは、固定ターンオン／オフ入力電圧と70kHzの固定スイッチング周波数を備えています。このデバイスには、過負荷や短絡条件に対する内蔵ヒカップ・モード保護とサーマル・シャットダウン機能が備わっています。このEVキットはCISPR32クラスB規格に準拠しています。

eval board
schematic 4
MAX17554CEVKIT

MAX17554の評価用キット

今すぐ購入 詳細を表示

機能と利点

  • 降圧コンバータの入力電圧範囲：10V～60V
  • 2.5Vの出力電圧、最大50mAの連続負荷電流
  • ピーク効率：82%
  • 外付け部品の数が最小限
  • 固定スイッチング周波数：70kHz
  • 固定ターンオン／オフ入力電圧
  • 内部ループ補償
  • 内部ソフトスタート時間：0.8ms（代表値）
  • ヒカップ・モードの過電流保護と過熱保護
  • 実績のあるPCBレイアウト
  • 組み立てとテストが完了済み

製品詳細

MAX17554C評価用キット（EVキット）は、組み立てが完了したテスト済みの回路基板です。8ピンTDFN（2mm x 2mm）パッケージを採用した10V～60V、50mA、超小型、高効率の同期整流式降圧DC/DCコンバータであるMAX17554Cの性能を実証します。このEVキットは、10V～60Vの入力電圧範囲で動作するように設計されており、2.5V、50mAの出力を供給します。MAX17554Cは42.5V（最大）でオンになり、10V（最大）でオフになります。この降圧コンバータは70kHzの固定スイッチング周波数で動作し、82%のピーク効率を実現します。

このEVキットは使い方が簡単で、外付け部品を最小限に抑えて容易に構成できます。MAX17554Cは、固定ターンオン／オフ入力電圧と70kHzのスイッチング周波数を備えています。このデバイスには、過負荷や短絡条件に対する内蔵ヒカップ・モード保護とサーマル・シャットダウン機能が備わっています。このEVキットはCISPR32クラスB規格に準拠しています。

アプリケーション

  • ファクトリ・オートメーション
  • オートモーティブ・アフターマーケット市場
  • 汎用ポイント・オブ・ロード

eval board
schematic 5
MAX17554BEVKIT

Evaluation Kit for the MAX17554

今すぐ購入 詳細を表示

機能と利点

  • 10V to 60V Input-Voltage Range for the Step-Down Converter
  • 5V Output Voltage, Up To 50mA Continuous Load Current
  • 87.5% Peak Efficiency
  • 78.3% Light Load Efficiency at 48V IN, 5V 10mA OUT
  • Minimum Number of External Components
  • 70kHz Fixed Switching Frequency
  • Fixed Turn ON/OFF Input Voltage
  • Internal Loop Compensation
  • 0.8ms (typ) Internal Soft-Start Time
  • Boot-strap from output voltage to Improve Efficiency
  • Hiccup-mode Overcurrent and Overtemperature Protection
  • Proven PCB Layout
  • Fully Assembled and Tested

製品詳細

The MAX17554B evaluation kit (EV kit) is a fully assembled and tested circuit board that shows the performance of the MAX17554B, 10V to 60V, 50mA, ultra-small, high efficiency, synchronous step-down DCDC converter in an 8-pin TDFN (2mm x 2mm) package. The EV kit is designed to operate over a 10V to 60V input and provides a 5V, 50mA output. The MAX17554B turns on at 42.5V (max) and turns off at 10V (max) input voltage. The step-down converter works at a fixed 70kHz switching frequency and delivers a high light load efficiency of 78.3% with supplied components at 48V IN, 5V 10mA OUT.

The EV kit is simple to use and easily configurable with minimal external components. The MAX17554B features fixed turn ON/OFF input voltage and 70kHz switching frequency. The device offers built-in hiccup mode protection for overload and short-circuit conditions, and thermal shutdown. The EV kit is complaint with CISPR32 Class B standard.

Applications

  • Factory Automation
  • Aftermarket Market Automotive
  • General Point of Load
MAX17554AEVKIT
MAX17554の評価用キット
MAX17554AEVKIT Angle MAX17554AEVKIT Top MAX17554A EVKIT Bottom

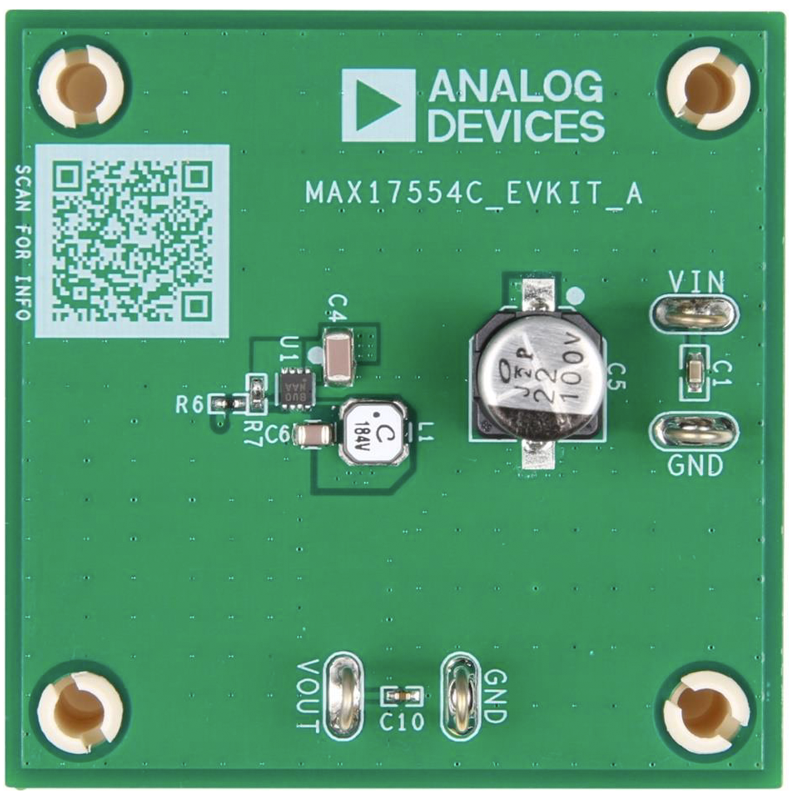

MAX17554CEVKIT
MAX17554の評価用キット
MAX17554CEVKIT: Board Photo

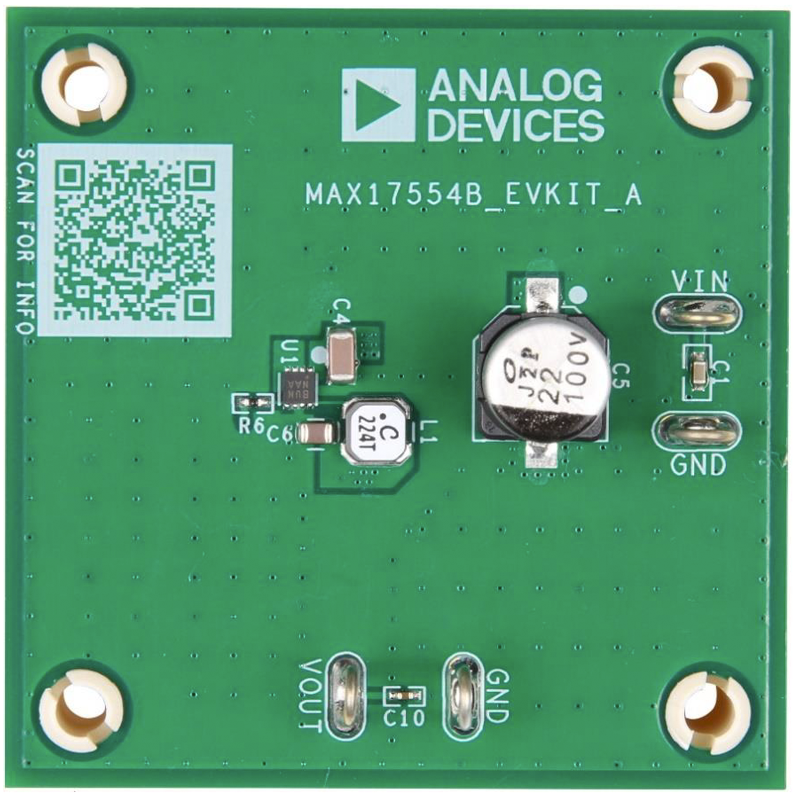

MAX17554BEVKIT
Evaluation Kit for the MAX17554
MAX17554BEVKIT: Board Photo
