MAX1638

製造中

CPU電源用、高速ステップダウンコントローラ、同期整流器付

業界最小、超高速応答Pentium® Pro/Pentium II電源、35A以上を供給

データシート (Rev. 1)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$6.67
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 全入力全負荷範囲で±1%以上の出力精度
  • NチャネルMOSFETを使用した90%以上の効率
  • ピン選択高スイッチング周波数：300kHz、600kHz、1MHz
  • 出力電流：35A以上
  • ディジタルプログラマブル出力：1.3V～3.5V
  • 高速過渡応答の電流モード制御およびサイクル毎の電流制限保護
  • フの字電流制限による短絡保護
  • 高速負荷過渡応答用のGlitch-Catcher回路
  • クローバー過電圧保護
  • パワーグッド(PWROK)出力
  • ディジタルソフトスタート
  • 大電流(2A)駆動出力
  • Intel VRM 8.2仕様に準拠
MAX1638
CPU電源用、高速ステップダウンコントローラ、同期整流器付

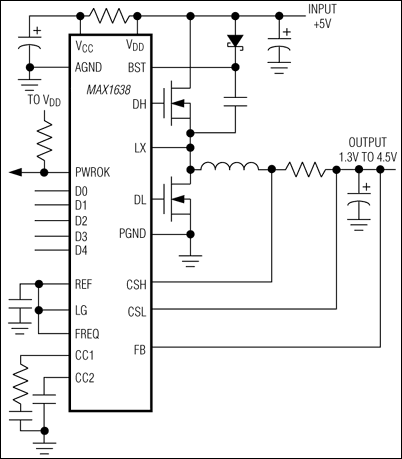

MAX1638：標準動作回路
