MAX1623

製造中

同期整流器および内部スイッチ付き、3A、低電圧、ステップダウンレギュレータ

同期整流器付き業界最小の3A DC-DC

データシート (Rev. 2)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$8.08
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 出力精度：±1% (ラインおよび負荷レギュレーションを含む)
  • 効率：94%
  • 内部スイッチ
    • 55mΩ PMOSパワースイッチ
    • 60mΩ NMOS同期整流器スイッチ
  • 保証負荷能力：3A
  • 最小限の外部部品点数で動作
  • 出力電圧：ピン選択の固定3.3V、2.5Vまたは可変(1.1V～3.8V)
  • 入力電圧範囲：4.5V～5.5V
  • 消費電流：400µA (typ)
  • シャットダウン消費電流：1µA以下
  • 一定オフ時間のPWM動作
  • スイッチング周波数：350kHzまで
  • 軽負荷ではIdle Mode™
  • サーマルシャットダウン保護
  • パッケージ：20ピンSSOP
MAX1623
同期整流器および内部スイッチ付き、3A、低電圧、ステップダウンレギュレータ

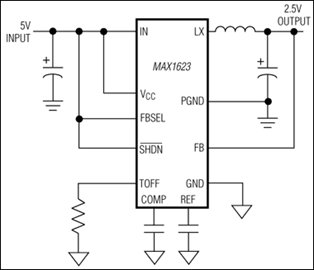

MAX1623：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
Product 1
MAX1636
ポータブルCPU電源用、低電圧、高精度ステップダウンコントローラ
パワー・スイッチ内蔵型降圧レギュレータ 1
MAX1644
製造中 同期整流器および内部スイッチ付き、2A、低電圧、ステップダウンレギュレータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX1623EVKIT

MAX1623の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 入力電圧範囲：+4.5V～+5.5V
  • 出力電圧
    • 固定3.3V
    • 可変1.1V～3.8V (オプションの抵抗分圧器使用)
  • 保証出力電流：3A
  • 効率：94% (VIN = 5V、VOUT = 3.3V、IOUT = 2A)
  • 3A、0.1Ω (max) MOSFETスイッチ内蔵
  • スイッチング周波数：最大350kHz
  • Tj = +145℃でサーマルシャットダウン
  • 表面実装構造
  • 完全実装済み、試験済み

製品詳細

MAX1623評価キット(EVキット)は、+4.5V～+5.5Vの入力ソースから固定3.3V出力電圧を提供します。出力電流は、最大3Aまでを90%以上の効率で供給します。

MAX1623は、2つの低オン抵抗0.1Ω (max)、3A MOSFETパワースイッチを含む同期整流器付きのステップダウンスイッチングレギュレータです。本製品は、抵抗で設定可能な固定オフ時間および優れた負荷およびライン過渡応答を提供する電流モード動作を備えています。

MAX1623EVキットは、3.3V以外の出力電圧を評価するために使用することもできます。その場合は、RTOFFおよび基板の下側にあるフィードバック抵抗R1およびR2を変更して下さい。

アプリケーション

  • 5Vから3.3Vへの変換
  • CPUドータカード電源
  • デスクトップコンピュータバス終端電源
  • DSP電源
  • ノートブックコンピュータCPU I/O電源
MAX1623EVKIT
MAX1623の評価キット
