MAX15157B

製造中

60V電流モードバックコントローラ、高精度電流レポート内蔵

60V電流モードバックコントローラ、電流モニタ内蔵

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$3.20
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い動作範囲によって開発期間を短縮
    • 入力電圧範囲：8V～60V
    • 出力電圧範囲：3V～56V
    • スイッチング周波数範囲：120kHz～1MHz
    • 温度範囲：-40℃～+125℃
  • 高集積によって設計実装面積を削減
    • 内蔵LDOによってバイアス電源を生成
    • 同期入力
    • 電流モニタ出力
  • 堅牢なフォルト保護によって品質を向上しシステム設計を簡素化
    • 調整可能な入力低電圧ロックアウト
    • 平均およびサイクル単位の過電流保護
    • 入力低電圧フォルト保護
    • 複数レベルの過電圧保護
    • サーマルシャットダウン
  • 調整可能なスロープ補償
  • 多相対応
  • 小型32ピンTQFNパッケージ(5mm × 5mm、0.5mmピッチ)
MAX15157B
60V電流モードバックコントローラ、高精度電流レポート内蔵

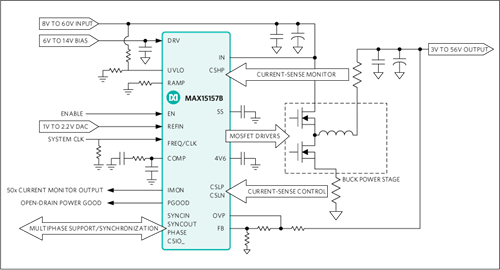

MAX15157B：標準アプリケーション回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

評価用キット

eval board
schematic 1
schematic 2
schematic 3
MAX15157BEVKIT

MAX15157Bの評価キット

今すぐ購入 詳細を表示

機能と利点

  • 入力電圧範囲：15V～60V (8V～60Vに変更可能)
  • 出力電圧範囲：5V～32V (3V～52Vに変更可能)
  • 調整可能なスロープ補償ランプ
  • 出力電流モニタ用の高精度ハイサイド電流検出
  • 多相動作：最大4相
  • 可変スイッチング周波数範囲：120kHz～1MHz
  • 外部スイッチング周波数クロック同期
  • 外部REFIN入力による出力調整
  • 過電流に対するヒカップフォルト保護
  • サーマルシャットダウン
  • POW-OK出力(パワーグッド出力)
  • 調整可能な入力UVLO、および出力OVP電圧
  • 調整可能なソフトスタート、およびソフトストップ
  • プリバイアス出力への単調な起動

製品詳細

MAX15157Bの評価キット(EVキット)は、MAX15157Bの性能の評価に必要な全部品を含んだ完全実装および試験済み回路基板です。このデバイスは、高効率ステップダウンおよび/またはステップアップレギュレータです。このEVキットは15V～60VのDC電源から給電します。このEVキットは、15Aで5V～32Vまたは200W (max)を600kHzのスイッチング周波数で供給可能です。EVキットのスイッチング周波数および入出力電圧範囲の設定については、MAX15157Bのデータシートを参照してください。

アプリケーション

  • 車載用
  • 通信
  • 産業用
MAX15157BEVKIT
MAX15157Bの評価キット

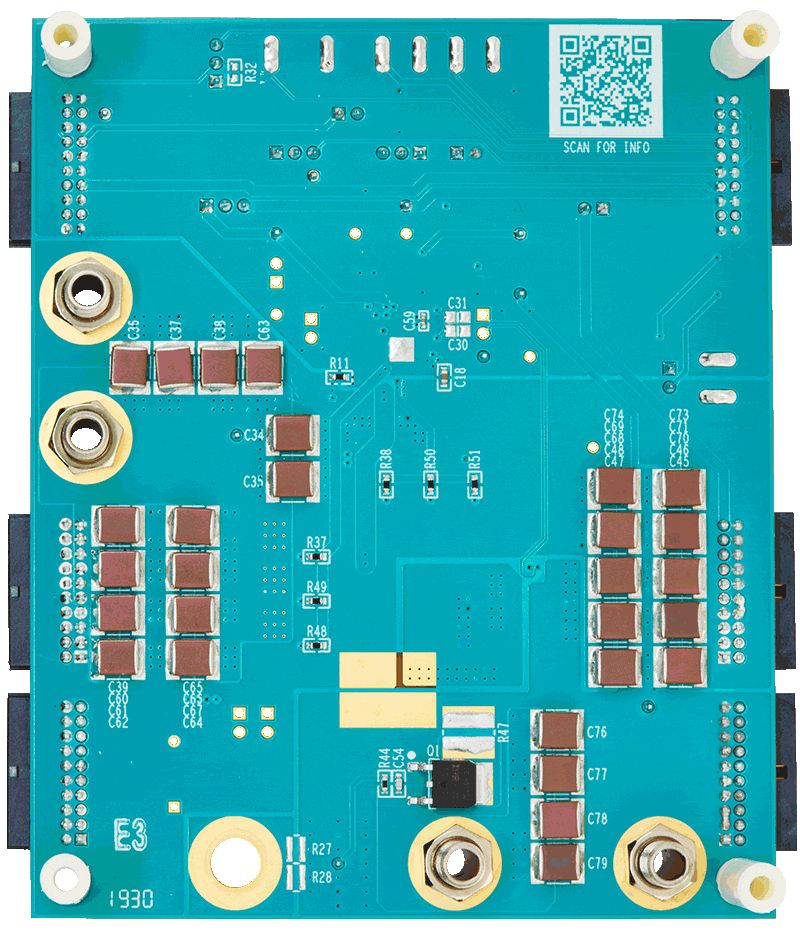

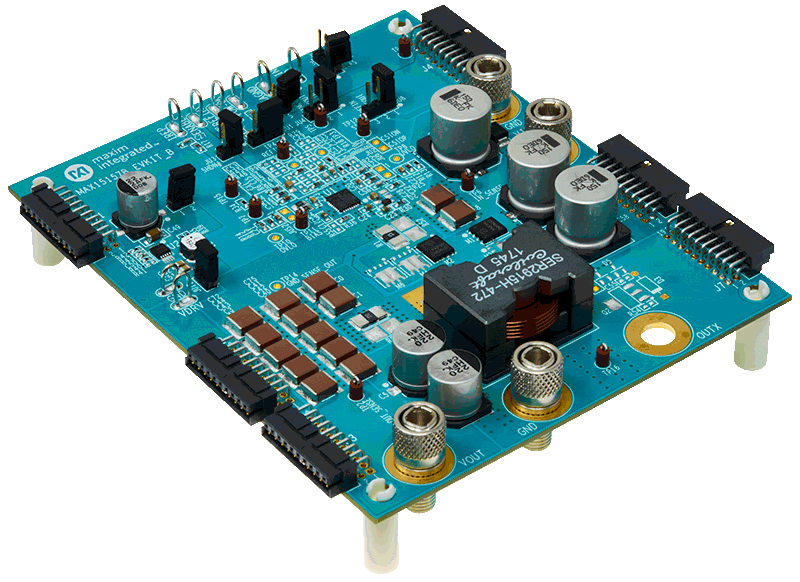

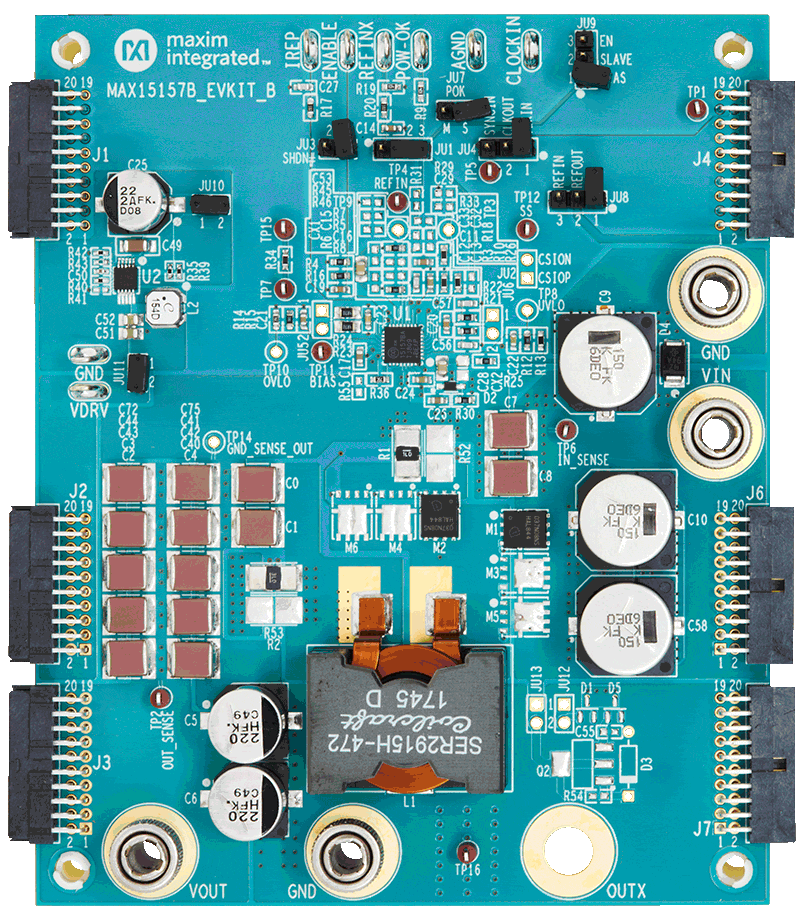

MAX15157BEVKIT Board Photo Angle View MAX15157BEVKIT Board Photo Top View MAX15157BEVKIT Board Photo Bottom View
