MAX1241

製造中

+2.7V、低電力、12ビットシリアルADC、8ピンSO

データシート (Rev. 5)
製品セレクション・テーブル
製品モデル
16
1Ku当たりの価格
最低価格：$7.38
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 電源：
    • +2.7V～+3.6V単一(MAX1240)
    • +2.7V～+5.25V単一(MAX1241)
  • 分解能：12ビット
  • 2.5Vリファレンス内蔵(MAX1240)
  • 小型パッケージ：8ピンPDIP/SO
  • 低電力：
    • 3.7µW (73ksps、MAX1240)
    • 3mW (73ksps、MAX1241)
    • 66µW (1ksps、MAX1241)
    • 5µW (パワーダウンモード)
  • 内部トラック/ホールド
  • 3線シリアルインタフェース：SPI/QSPI/MICROWIRE
  • 内部クロック
MAX1241
+2.7V、低電力、12ビットシリアルADC、8ピンSO
MAX1240、MAX1241：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 1

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
シングル・チャンネルA/Dコンバータ 3
MAX145
製造中 +2.7V、低電力、2チャネル、108ksps、シリアル12ビットADC、8ピンµMAXパッケージ
MAX189
製造中 +5V、低電力、12ビットシリアルADC
MAX1272
製造中 フォルト保護、12ビットADC、ソフトウェア選択可能な入力範囲
マルチプレクスA/Dコンバータ 1
MAX144
製造中 +2.7V、低電力、2チャネル、108ksps、シリアル12ビットADC、8ピンµMAXパッケージ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
MAX1240PMB

MAX1240/MAX1241の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 6ピンPMod対応コネクタ(SPI)
  • 電圧リファレンス実装(MAX6126)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • Windows XP、Windows 7/8/8.1/10対応ソフトウェア

製品詳細

MAX1240の評価キット(EVキット)は、低電力、12ビットシリアルADCのMAX1240を実証します。MAX1240ペリフェラルモジュール(Pmod™)とUSB2PMB2モジュールがMAX1240のEVキットのシステムを形成します。Windows XP、およびWindows® 7/8/8.1/10対応ソフトウェアは、MAX1240の機能を実証する使いやすいインタフェースを提供します。

MAX1240ペリフェラルモジュールには、8ピンSOパッケージのMAX1240ACSA++が実装されています。

アプリケーション

  • バッテリ駆動アプリケーション
  • 計測
  • 絶縁型データ収集
  • ポータブルデータロギング
  • プロセス制御

eval board
schematic 2
MAX1240EVKIT

MAX1240/MAX1241の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 6ピンPMod対応コネクタ(SPI)
  • 電圧リファレンス実装(MAX6126)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • Windows XP、Windows 7/8/8.1/10対応ソフトウェア

製品詳細

MAX1240の評価キット(EVキット)は、低電力、12ビットシリアルADCのMAX1240を実証します。MAX1240ペリフェラルモジュール(Pmod™)とUSB2PMB2モジュールがMAX1240のEVキットのシステムを形成します。Windows XP、およびWindows® 7/8/8.1/10対応ソフトウェアは、MAX1240の機能を実証する使いやすいインタフェースを提供します。

MAX1240ペリフェラルモジュールには、8ピンSOパッケージのMAX1240ACSA++が実装されています。

アプリケーション

  • バッテリ駆動アプリケーション
  • 計測
  • 絶縁型データ収集
  • ポータブルデータロギング
  • プロセス制御
MAX1240PMB
MAX1240/MAX1241の評価キット

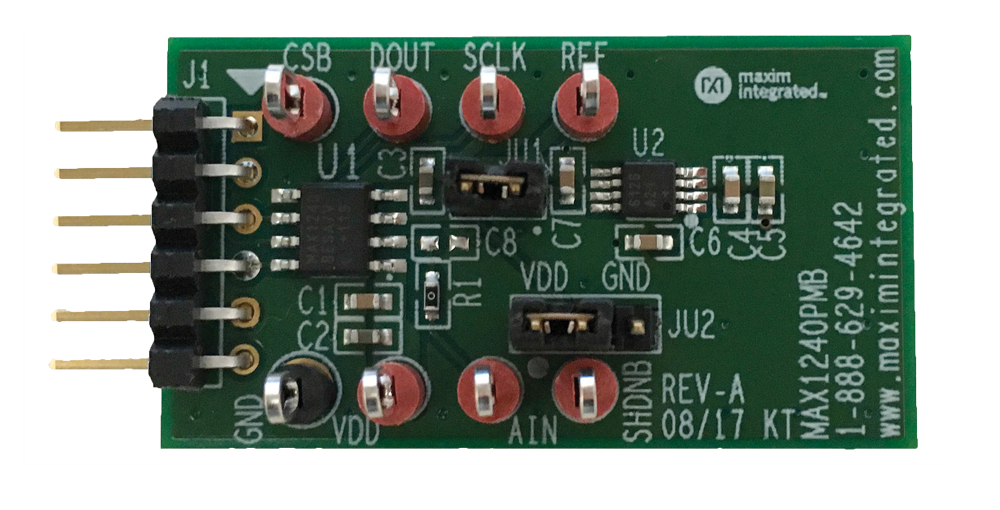

MAX1240EVKIT、MAX1240PMB：ボード写真
MAX1240EVKIT
MAX1240/MAX1241の評価キット
MAX1240EVKIT、MAX1240PMB：ボード写真
