LTM4712

新規設計に推奨

36VIN、12Aの昇圧、降圧、昇降圧用μModuleレギュレータ

データシート (Rev. 0)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$33.80
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • フル機能の昇降圧スイッチ・モード電源
  • VOUTをVINと等しくする、より大きい電圧にする、またはより小さい電圧にすることが可能
  • 広い入力電圧範囲：5V～36V
  • 広い出力電圧範囲：1V～36V
  • 降圧および昇降圧モードでは12A、12VINおよび24VOUTでは6A
  • 最大効率98%
  • ピーク電流モードの制御
  • 入力または出力の平均電流制限を調整可能
  • 入力電流または出力電流のモニタリング
  • パワー・グッド信号出力
  • 並列接続により出力電流を増やすことが可能
  • フェーズロック可能な固定周波数：100kHz～600kHz
  • 強制連続モード／パルススキッピング・モードを選択可能
  • シャットダウン時はVOUTをVINから切断
  • 16mm ×16mm × 8.34mmのBGAパッケージ
LTM4712
36VIN、12Aの昇圧、降圧、昇降圧用μModuleレギュレータ
LTM4712 Application Circuit LTM4712 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LTM4712
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-LTM4712-A2Z

今すぐ購入 詳細を表示

機能と利点

  • Parallel for high-power applications
    • Good current sharing
  • Current monitoring pin for all channels
  • Optional constant current mode

製品詳細

The EVAL-LTM4712-A2Z evaluation board is a power supply generating 12V, 48A (max) from a 5V to 36V input. It is a quad PolyPhase® solution featuring the LTM4712, a high-efficiency, buck-boost µModule® (micromodule) regulator. The EVAL-LTM4712-A2Z is capable of 48A in buck and buck-boost modes and 24A in boost mode. Derating is necessary for certain VIN, VOUT, frequency and thermal conditions. See the Performance Summary and the LTM4712 data sheet.

The EVAL-LTM4712-A2Z has an optional constant-current feature to deliver a precise, regulated current while the load may vary.

The EVAL-LTM4712-A2Z is optimized using a default frequency of 400kHz. The peak current mode control architecture allows easy current sharing. The LTM4712 operates in continuous current mode by default but can be placed in pulse-skipping mode to optimize efficiency at light loads.

The LTM4712 is offered in a 16mm × 16mm × 8.34mm ball grid array (BGA) package suitable for automated assembly by standard surface mount equipment. The µModule package features an inductor on top of the molded substrate for improved heatsinking capability.

The LTM4712 data sheet gives a complete description of the device, including operation and application information. The data sheet must be read in conjunction with this evaluation board manual prior to working on or modifying the EVAL-LTM4712-A2Z evaluation board.

eval board
schematic 4
schematic 5
schematic 6
DC3189A

LTM4712 | 36VIN、12A昇降圧μModuleレギュレータ

今すぐ購入 詳細を表示

製品詳細

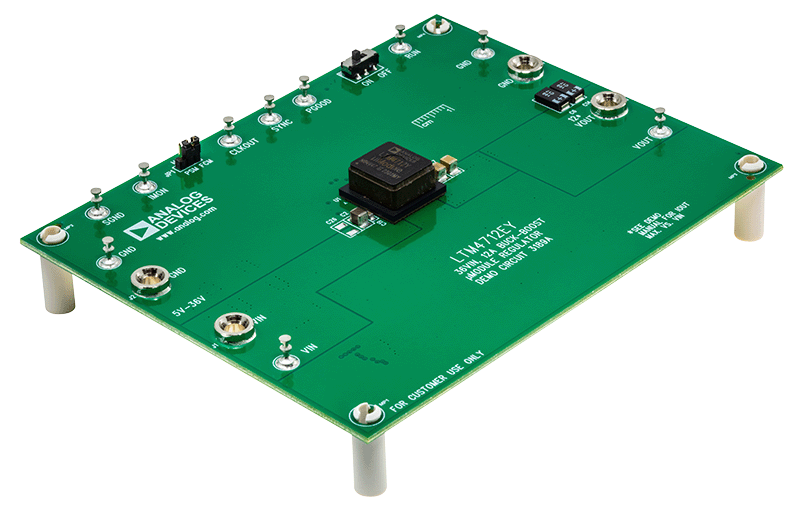

デモ回路3189Aは、入力電圧範囲が5V～36V、出力電圧範囲が1V～36Vの高効率な昇降圧μModule®レギュレータ、LTM4712を搭載しています。出力は、降圧モードおよび昇降圧モードでは12A、12VINおよび24VOUTでは6Aまで対応しています。特定のVIN、VOUT、周波数および熱条件ではディレーティングが必要です。詳細については、LTM4712のデータシートを参照してください。

DC3189Aデモ・ボードは定電流モード（CCM）を備えており、負荷が変動した場合でも正確に調整された電流を供給します。

DC3189Aデモ・ボードは、デフォルト周波数400kHzを使用して最適化されています。LTM4712が使用している電流モード・アーキテクチャは、ピーク電流モード制御です。LTM4712は、デフォルトでは連続電流モードで動作しますが、軽負荷時の効率を最適化するためにパルススキッピング・モードに変更することもできます。

LTM4712は16mm × 16mm × 8.34mmのボール・グリッド・アレイ（BGA）パッケージで提供され、標準的な表面実装装置による自動アセンブリに適しています。LTM4712モジュール・パッケージは、ヒート・シンク能力を向上させるためにモールド基板の上にインダクタを搭載しています。

LTM4712のデータシートには、動作やアプリケーションなど、このデバイスの詳細がすべて記載されています。DC3189Aを使用または変更する際は、このデモ・マニュアルと併せてLTM4712のデータシートも参照してください。
EVAL-LTM4712-A2Z

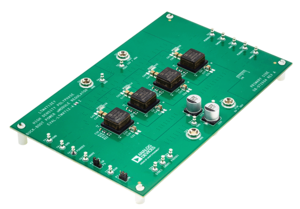

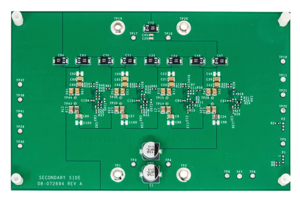

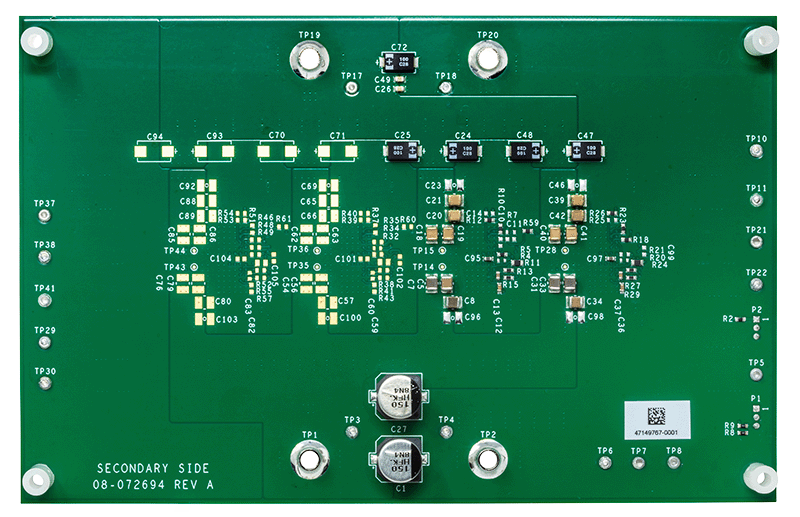

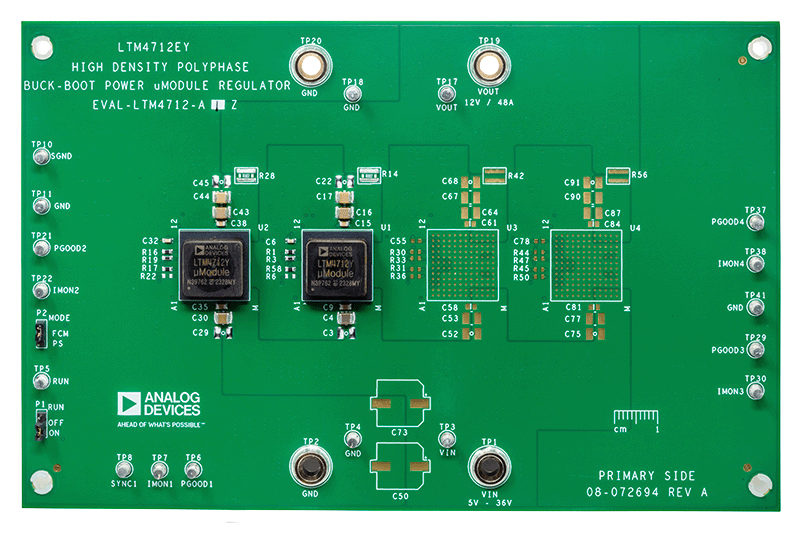

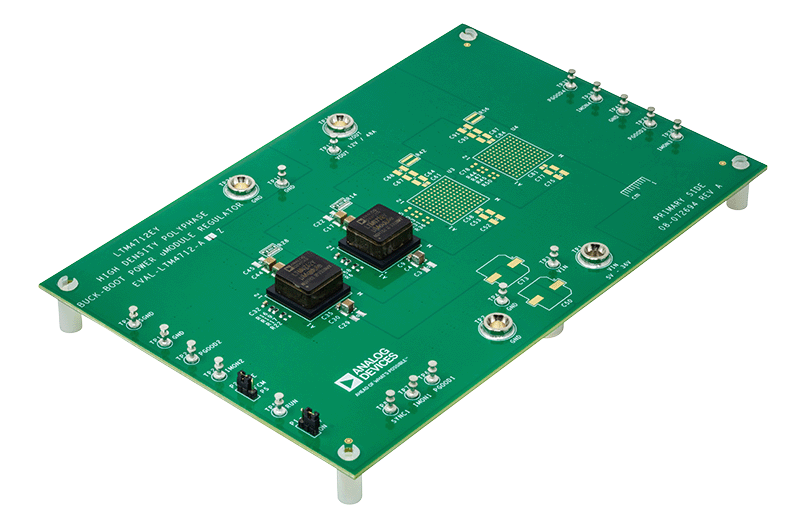

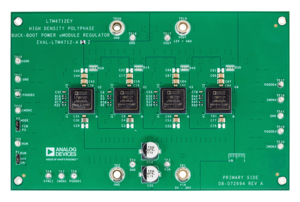

EVAL-LTM4712-A2Z Angle View EVAL-LTM4712-A2Z Bottom View EVAL-LTM4712-A2Z Top View
DC3189A
LTM4712 | 36VIN、12A昇降圧μModuleレギュレータ

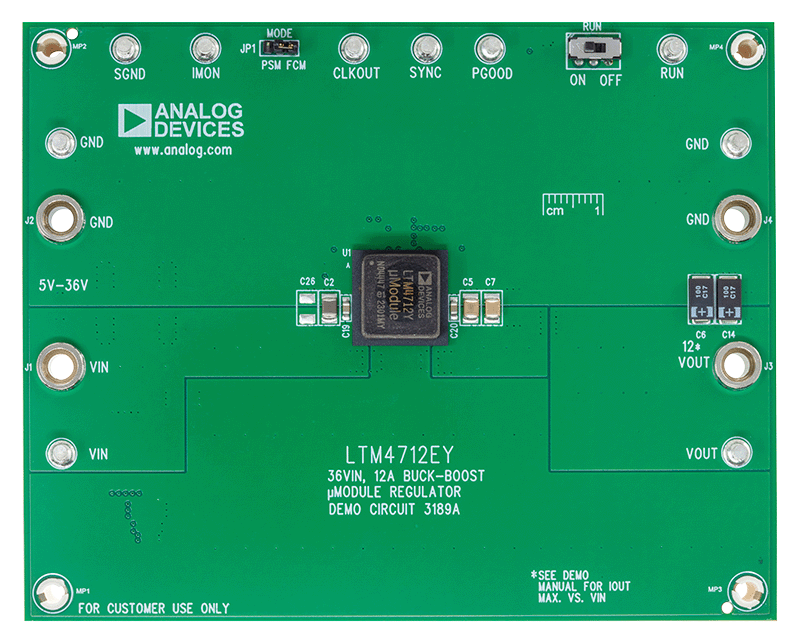

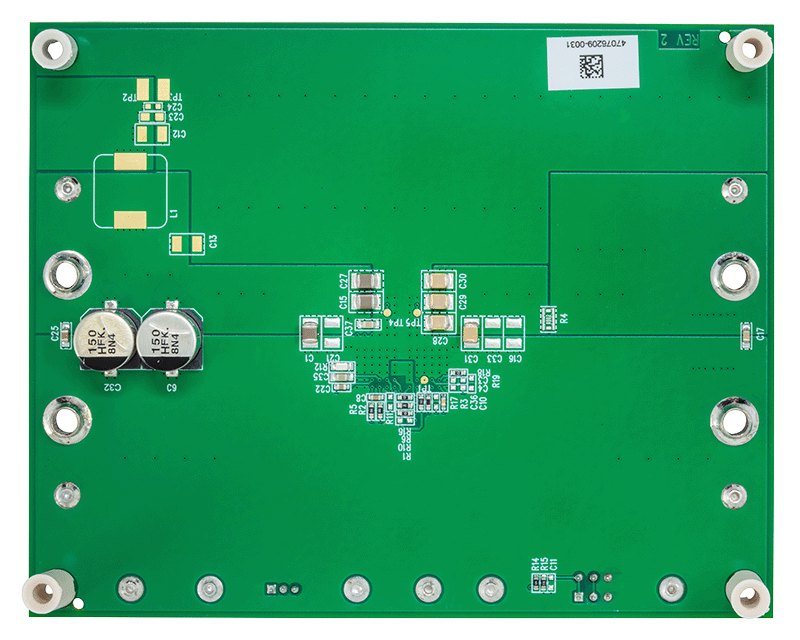

DC3189A Angle DC3189A Top DC3189A Bottom
