LTM4630-1

新規設計に推奨

DC精度が0.8%でトランジェント精度が3%のデュアル18A/シングル36A μModuleレギュレータ

データシート (Rev. C) 製品セレクション・テーブル
製品モデル
6
1Ku当たりの価格
最低価格：$42.44
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 入力、負荷、温度の全範囲での全DC出力電圧誤差：最大±0.8%（LTM4630-1A）
  • 最小出力容量でのトランジェント出力誤差：±3%
  • デュアル18A出力またはシングル36A出力
  • 入力電圧範囲：4.5V～15V、出力電圧範囲：0.6V～1.8V
  • 差動リモート検出アンプ
  • 電流モード制御/高速トランジェント応答
  • 最大144Aの電流分担
  • 16mm × 16mm × 5.01mm BGAパッケージ
LTM4630-1
DC精度が0.8%でトランジェント精度が3%のデュアル18A/シングル36A μModuleレギュレータ
36A, 1.2V Output Dc/Dc uModu|e Regulator 1.2v Output Efficiency, fsw = 500kHz 25% Load Step Transient Response, 23% Output Regulation Window. 12Vm, 1.2VouT, 36A with 5x 22lJuF Ceramic Cap Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 6

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
µModule 降圧レギュレータ 1
LTM4650
新規設計に推奨 デュアル25Aまたはシングル50A DC/DC μModuleレギュレータ
デジタル・パワー・システム・マネージメント（PSM） 1
LTC2975
新規設計に推奨 入力電流とエネルギーの 正確な測定を特長とする 4チャネルPMBusパワーシステム・マネージャ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LTM4630
  • LTM4630-1
  • LTM4630A

LTpowerCAD 3

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
DC2164A-B

LTM4630EY-1 Demo Board | 3 Paralleled Buck µModules, 4.5V ≤ VIN ≤ 15V, VOUT = 0.9V to 1.8V @ 105A

今すぐ購入 詳細を表示

製品詳細

Demonstration Circuit 2164A-B features a PolyPhase design using three LTM4630EY-1's (A-grade), the high efficiency, high density, dual 18A, switch mode step-down power module regulator. The input voltage is from 4.5V to 15V. The output voltage is jumper selectable and can be set to 0.9V, 1.0V, 1.2V, 1.5V or 1.8V. DC2164A-B can deliver nominal 105A output current. As explained in the data sheet, output current derating is necessary for certain VIN, VOUT, and thermal conditions. The LTM4630-1A on DC2164A-B always operate in continuous conduction mode. The switching frequency can be programmed through a resistor or can be synchronized to an external clock signal. The board allows the user to program how its output voltage ramps up and down through the TRACK pin.





eval board
schematic 2
DC2164A-A

LTM4630EY-1 Demo Board | 2 Paralleled Buck μModules, 4.5V ≤ VIN ≤ 15V, VOUT = 0.9V to 1.8V @ 70A

今すぐ購入 詳細を表示

製品詳細

Demonstration Circuit 2164A-A features a PolyPhase® design using two paralleled LTM4630EY-1's (A-grade), the high efficiency, high density, dual 18A, switch mode step-down power module regulator. The input voltage is from 4.5V to 15V. The output voltage is jumper selectable and can be set to 0.9V, 1.0V, 1.2V, 1.5V or 1.8V. DC2164A-A can deliver nominal 70A output current. As explained in the data sheet, output current derating is necessary for certain VIN, VOUT, and thermal conditions. The LTM4630-1A on DC2164A-A always operate in continuous conduction mode. The switching frequency can be programmed through a resistor or can be synchronized to an external clock signal. The board allows the user to program how its output voltage ramps up and down through the TRACK pin.





eval board
schematic 3
DC2081A-B

LTM4630EY-1 Demo Board | Step-Down μModule Regulator, 4.5V ≤ VIN ≤ 15V, VOUT = 1V @ 36A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2081A-B features the LTM4630EY-1, the high efficiency, high density, dual 18A, switch mode step-down μModule® regulator with ±0.8% total DC output accuracy. The input voltage is from 4.5V to 15V. The output voltage is programmable from 0.6V to 1.8V. DC2081A-B is configured as dual-phase, single-output, which can deliver up to 36A maximum. With the help of external compensation, ±3% transient accuracy can be achieved with 25% load step. The board designs with minimum components to demonstrate this high efficiency, high density μModule.

eval board
schematic 4
schematic 5
schematic 6
schematic 7
schematic 8
DC2268A-E

LTM4630EY-1 Demo Board | 1.5' × 1.2' PCB, Dual 18A/Single 36A Buck μModule Regulator, 4.5V ≤ VIN ≤ 15V, VOUT1 = 1V @ 18A, VOUT2 = 1.5V @ 18A

今すぐ購入 詳細を表示

製品詳細

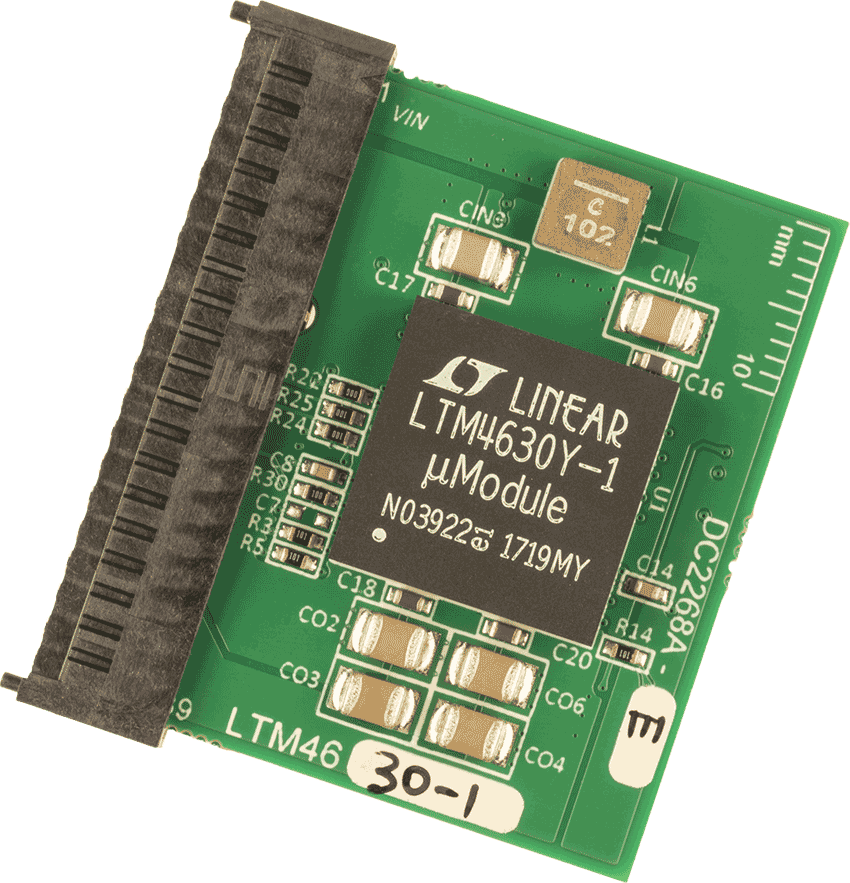

Demonstration circuit 2268A-E is a high efficiency, high density, dual 18A, switch mode step-down power supply on a compact 1.5' × 1.2' PCB. It features the LTM4630-1 μModule regulator. The input voltage is from 4.5V to 15V. The output voltage is programmable from 0.6V to 1.8V. DC2268A-E can deliver up to 18A maximum in each channel. With the help of external compensation, ±3% transient accuracy can be achieved with 25% load step. As explained in the data sheet, output current derating is necessary for certain VIN, VOUT, and thermal conditions. The board operates in continuous conduction mode in heavy load conditions. For high efficiency at low load currents, the resistor jumper (R1/R2) selects pulse-skipping mode for noise sensitive applications or Burst Mode® in less noise sensitive applications. Two outputs can be connected in parallel for a single 36A output solution with optional jumper resistors.

eval board
schematic 9
DC2157A

LTM4630EY-1 Demo Board | Dual 18A/Single 36A Buck μModule Regulator, 4.5V ≤ VIN ≤ 15V, VOUT1 = 1.5V @ 18A, VOUT2 = 1V @ 18A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2157A features the LTM4630EY-1, the high efficiency, high density, dual 18A, switch mode step-down power module regulator with ±0.8% total DC output accuracy. The input voltage is from 4.5V to 15V. The output voltage is programmable from 0.6V to 1.8V. DC2157A can deliver up to 18A maximum in each channel. With the help of external compensation, ±3% transient accuracy can be achieved with 25% load step. As explained in the data sheet, output current derating is necessary for certain VIN, VOUT, and thermal conditions. The board operates in continuous conduction mode in heavy load conditions. For high efficiency at low load currents, the MODE jumper (JP1) selects pulse-skipping mode for noise sensitive applications or Burst Mode® operation in less noise sensitive applications. Two outputs can be connected in parallel for a single 36A output solution with optional jumper resistors.





eval board
schematic 10
DC2164A-C

LTM4630EY-1 Demo Board | 4 Paralleled Buck µModules, 4.5V ≤ VIN ≤ 15V, VOUT = 0.9V to 1.8V @ 140A

今すぐ購入 詳細を表示

製品詳細

Demonstration Circuit 2164A-C features a PolyPhase® design using four paralleled LTM4630EY-1's (A-grade), the high efficiency, high density, dual 18A, switch mode step-down power module regulator. The input voltage is from 4.5V to 15V. The output voltage is jumper selectable and can be set to 0.9V, 1.0V, 1.2V, 1.5V or 1.8V. DC2164A-C can deliver nominal 140A output current. As explained in the data sheet, output current derating is necessary for certain VIN, VOUT, and thermal conditions. The LTM4630-1A on the DC2164A-C always operate in continuous conduction mode. The switching frequency can be programmed through a resistor or can be synchronized to an external clock signal. The board allows the user to program how its output voltage ramps up and down through the TRACK pin.



DC2164A-B
LTM4630EY-1 Demo Board | 3 Paralleled Buck µModules, 4.5V ≤ VIN ≤ 15V, VOUT = 0.9V to 1.8V @ 105A

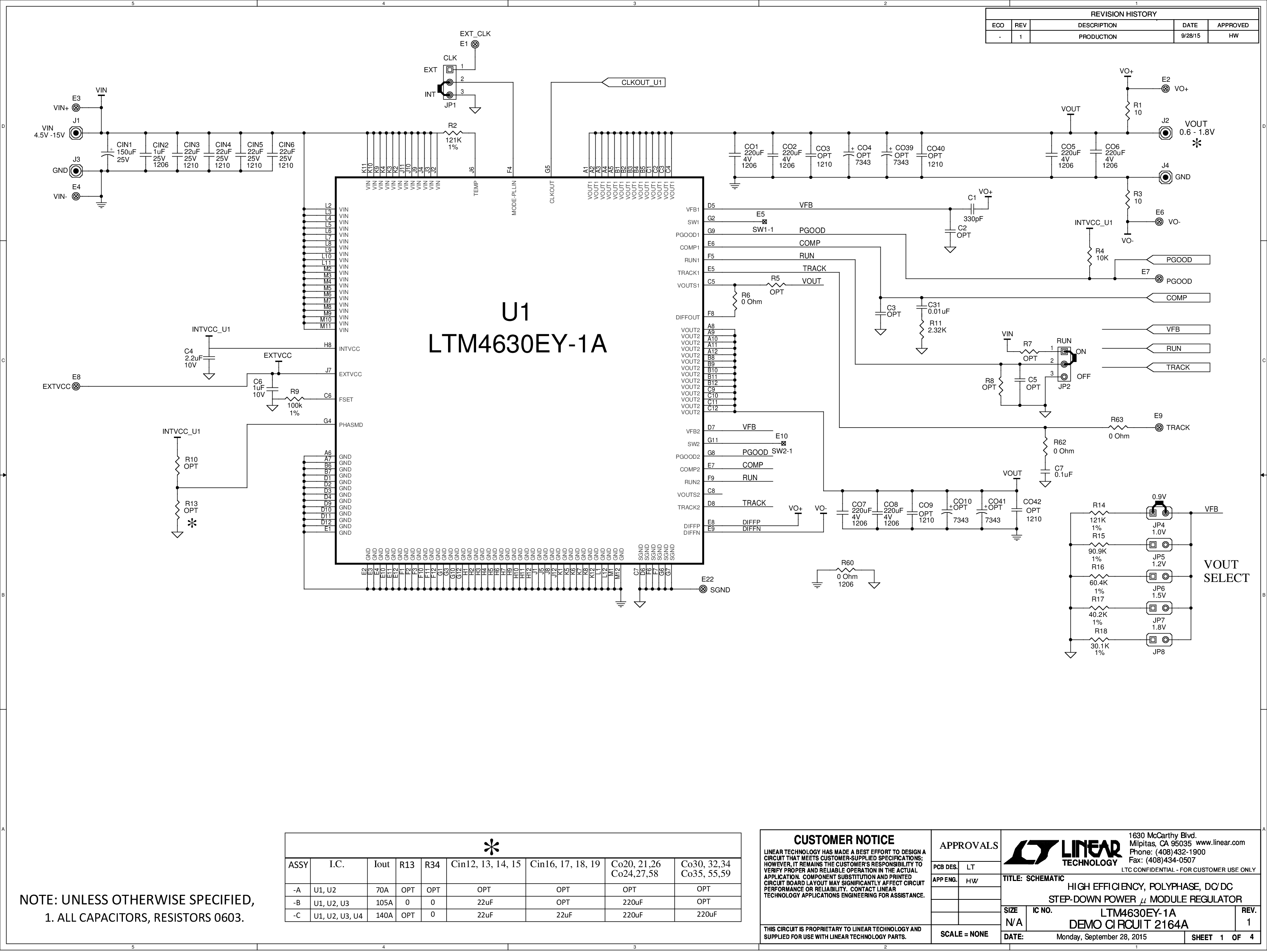

DC2164A - Schematic
DC2164A-A
LTM4630EY-1 Demo Board | 2 Paralleled Buck μModules, 4.5V ≤ VIN ≤ 15V, VOUT = 0.9V to 1.8V @ 70A
DC2164A - Schematic
DC2081A-B
LTM4630EY-1 Demo Board | Step-Down μModule Regulator, 4.5V ≤ VIN ≤ 15V, VOUT = 1V @ 36A

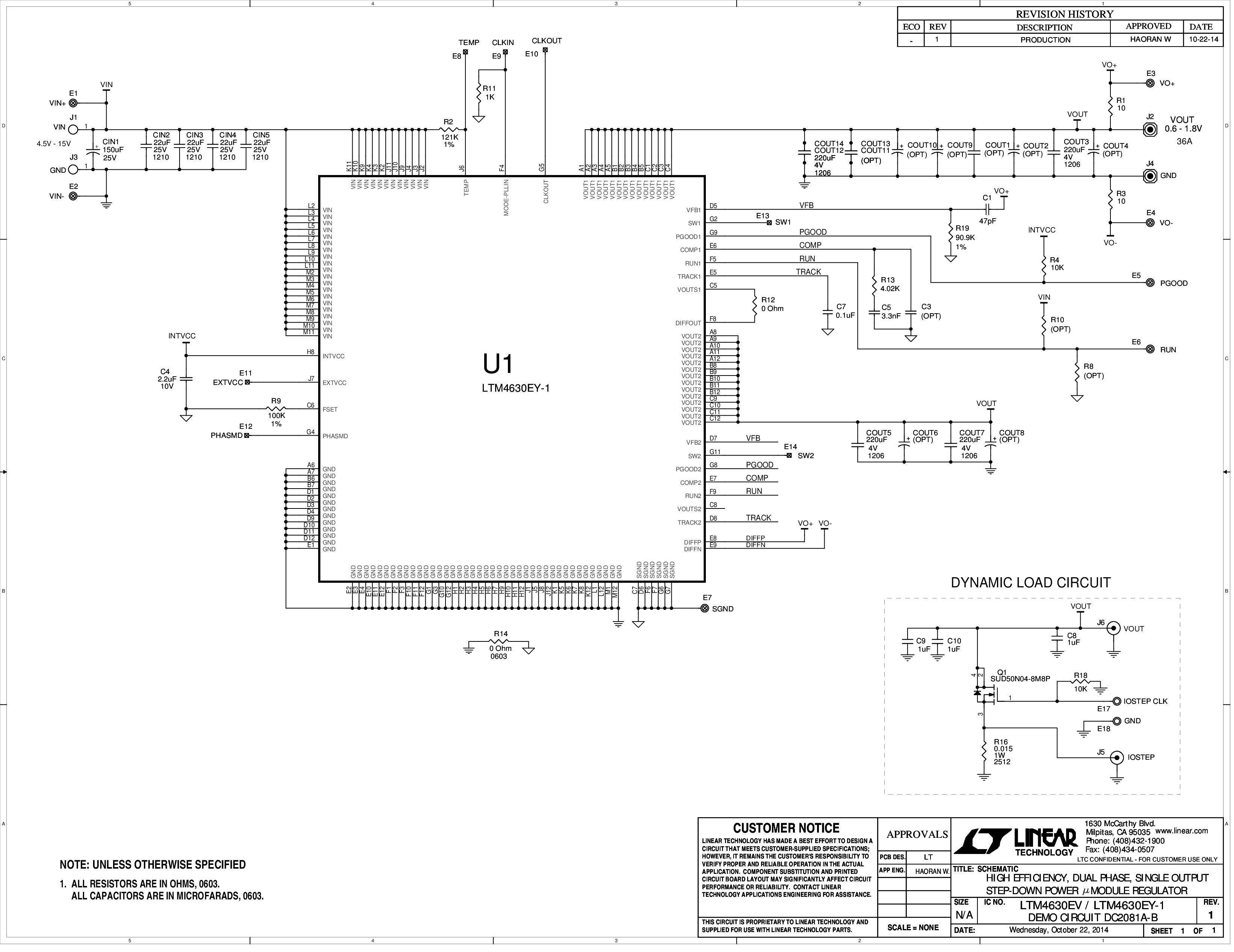

DC2081A-B - Schematic
DC2268A-E
LTM4630EY-1 Demo Board | 1.5' × 1.2' PCB, Dual 18A/Single 36A Buck μModule Regulator, 4.5V ≤ VIN ≤ 15V, VOUT1 = 1V @ 18A, VOUT2 = 1.5V @ 18A

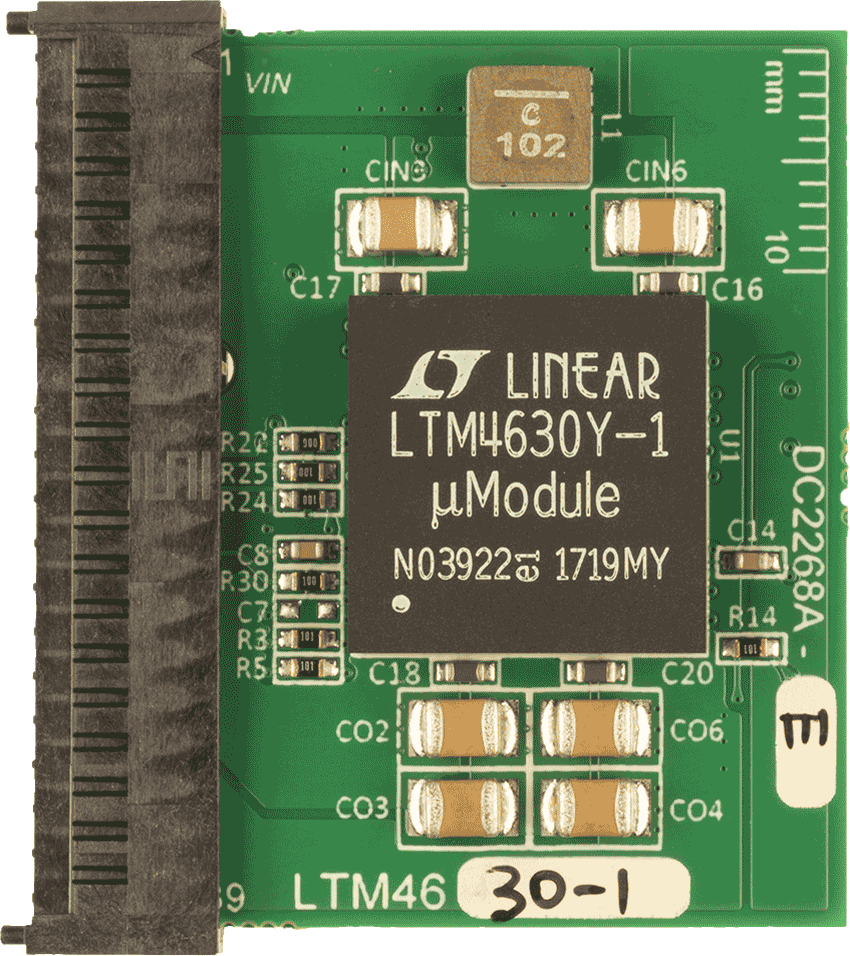

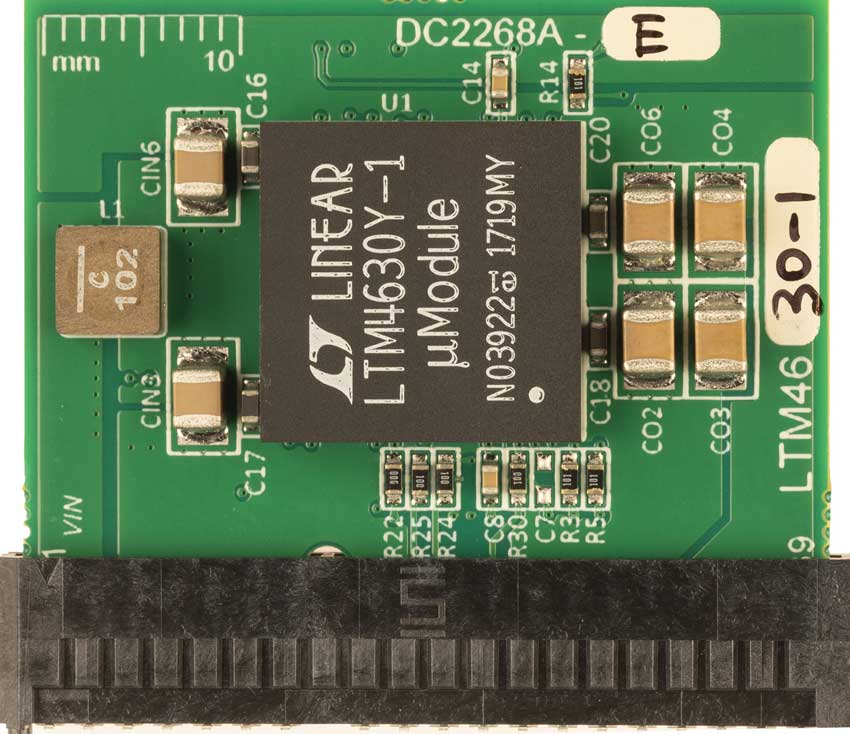

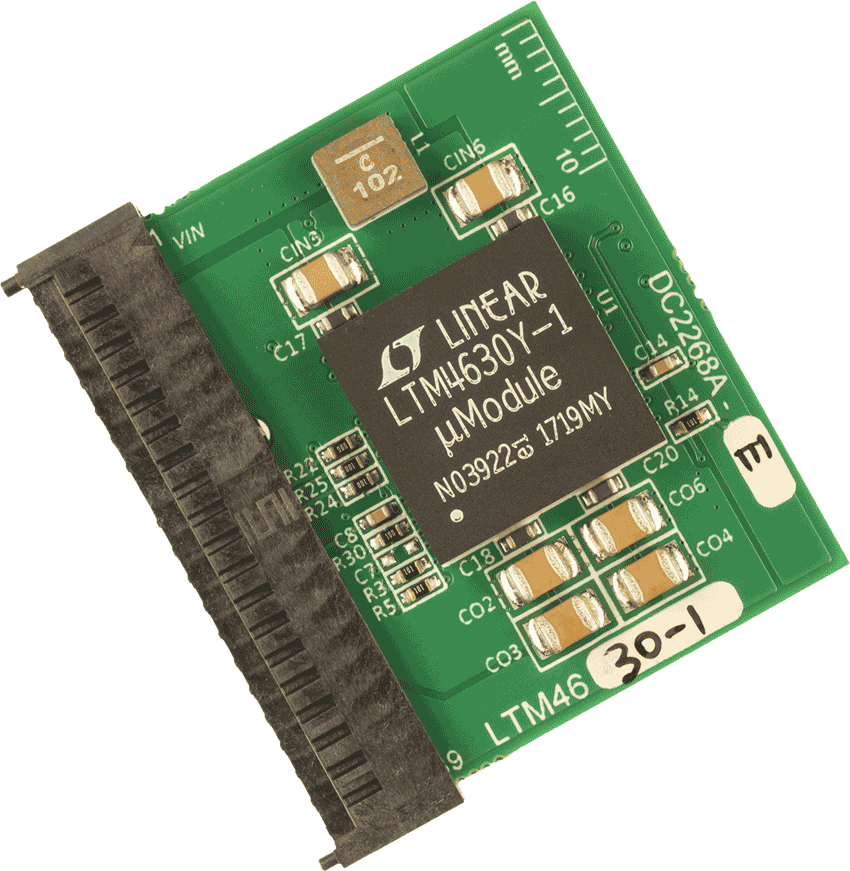

DC2268A-E Demo Board DC2268A-E Demo Board DC2268A-E Demo Board DC2268A-E Demo Board DC2268A - Schematic
DC2157A
LTM4630EY-1 Demo Board | Dual 18A/Single 36A Buck μModule Regulator, 4.5V ≤ VIN ≤ 15V, VOUT1 = 1.5V @ 18A, VOUT2 = 1V @ 18A

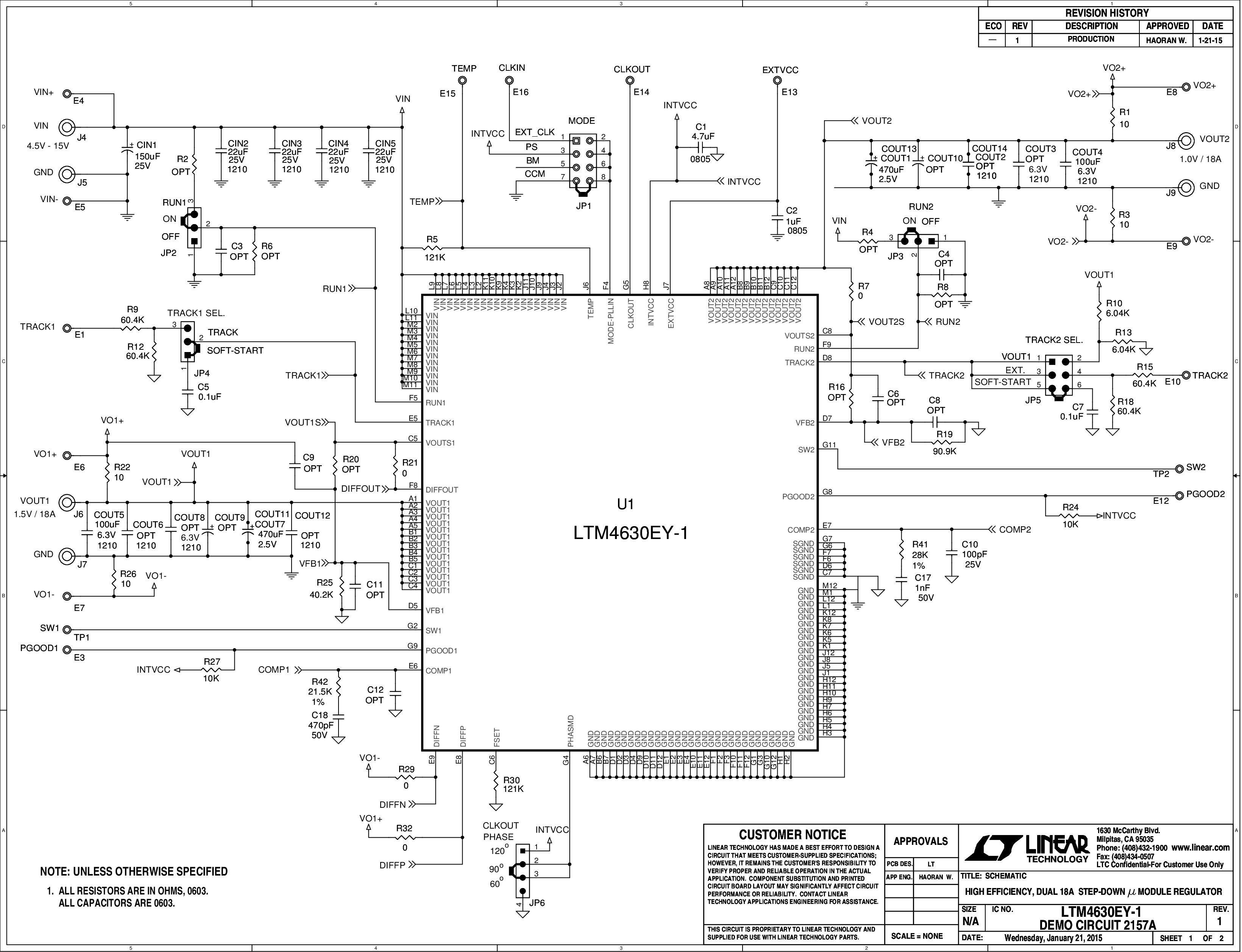

DC2157A - Schematic
DC2164A-C
LTM4630EY-1 Demo Board | 4 Paralleled Buck µModules, 4.5V ≤ VIN ≤ 15V, VOUT = 0.9V to 1.8V @ 140A
DC2164A - Schematic

リファレンス・デザイン

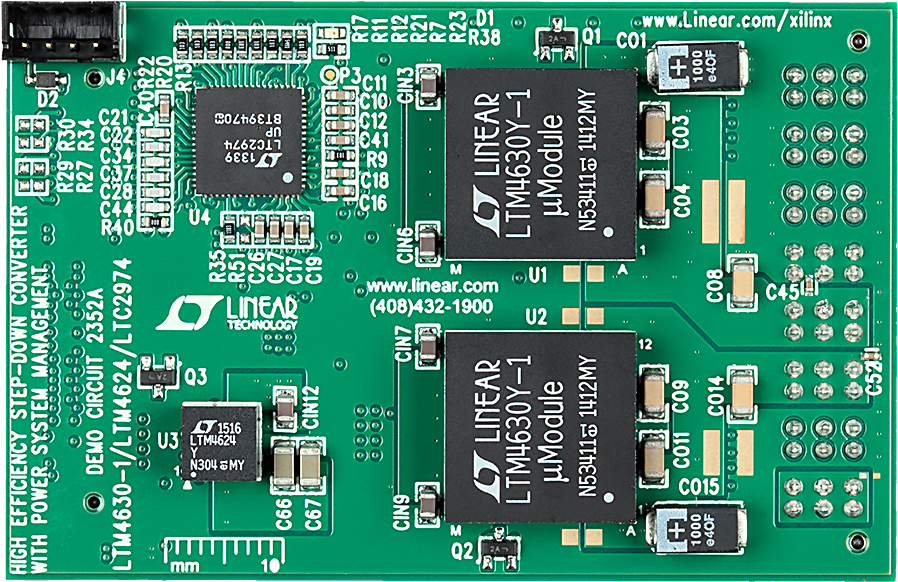

DC2352A - Top View
DC2352A - Top View

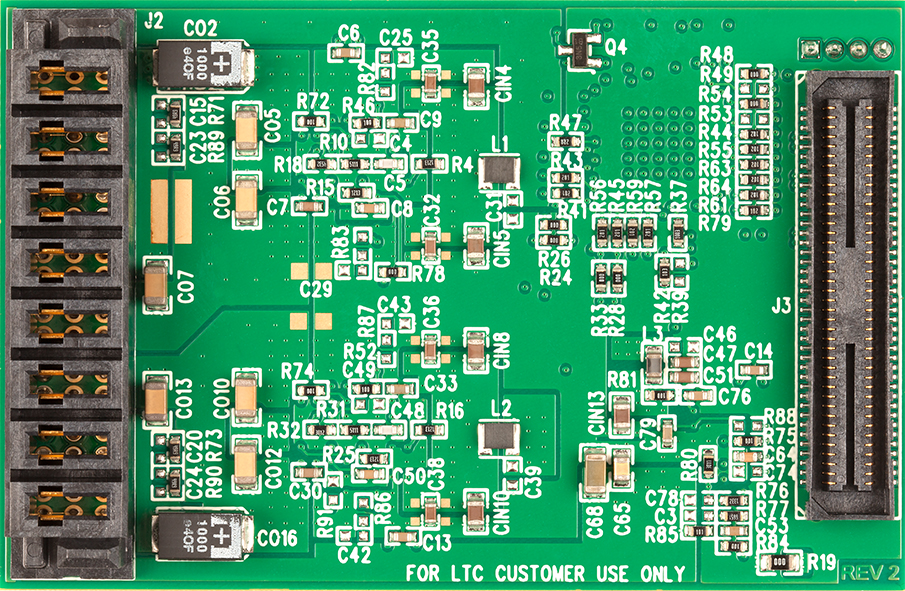

DC2352A - Bottom View

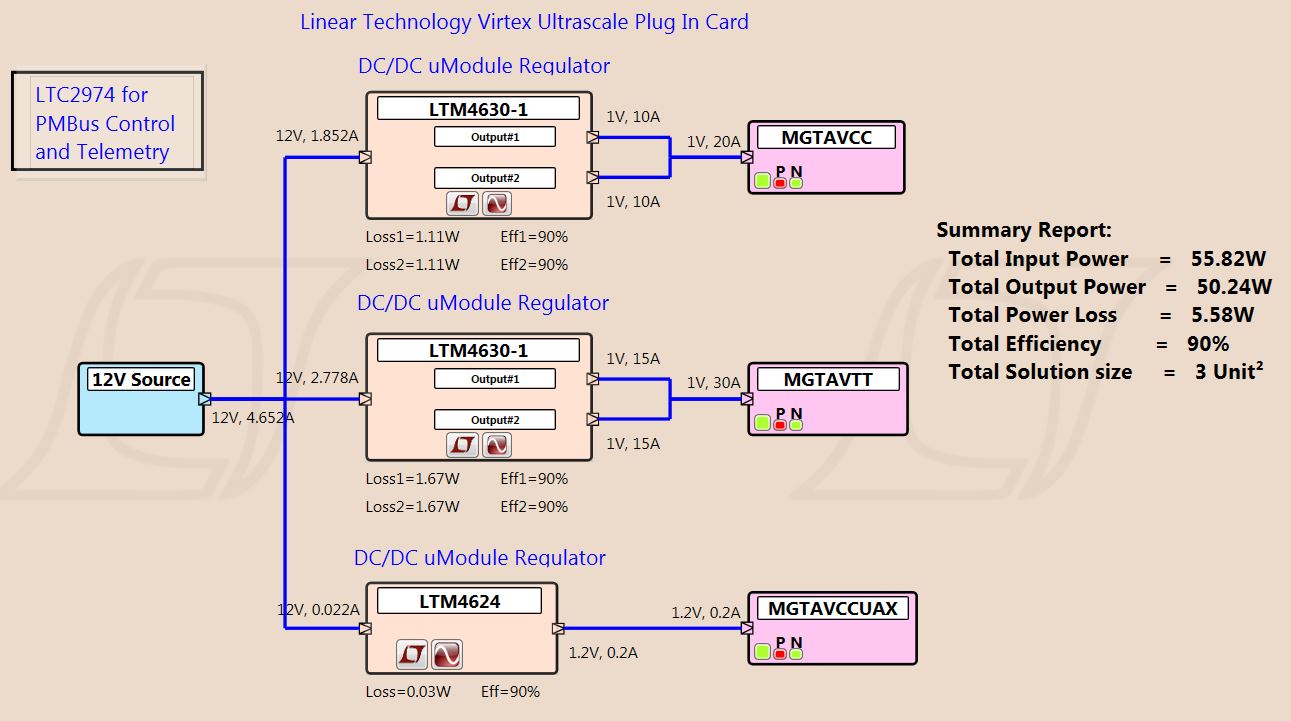

DC2352A Power Tree
Xilinx Tested Power Solution for the Virtex UltraScale MGTs (Multi-Gigabit Transceivers) Circuits from the Lab®

詳細なリファレンス・デザインを表示

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
Xilinx Tested Power Solution for the Virtex UltraScale MGTs (Multi-Gigabit Transceivers)
DC2352A - Top View
DC2352A - Bottom View
DC2352A Power Tree
