LTC7893

新規設計に推奨

100V低IQ、GaN FET用同期整流式昇圧コントローラ

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$2.09
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • GaN FET向けに全面的に最適化されたGaN駆動テクノロジ
  • 出力電圧：最大100V
  • 広いVIN範囲：4V～60V、スタートアップ後に1Vの低電圧で動作
  • キャッチ、クランプ、ブートストラップのダイオードは不要
  • 内蔵のスマート・ブートストラップ・スイッチにより、ハイサイド・ドライバ用電源の過充電を防止
  • 抵抗により調整可能なデッド・タイム
  • ゲート・ドライバのスプリット出力により、ドライバ強度設定のオン／オフが調整可能
  • 調整可能で正確なドライバ電圧とUVLO
  • 低い動作IQ：15μA
  • プログラム可能な周波数（100kHz～3MHz）
  • 同期可能な周波数（100kHz～3MHz）
  • スペクトラム拡散周波数変調
  • 28ピン（4mm × 5mm）、サイド・ウェッタブル、QFNパッケージ
  • 車載アプリケーション向けのAEC-Q100認証を取得
LTC7893
100V低IQ、GaN FET用同期整流式昇圧コントローラ

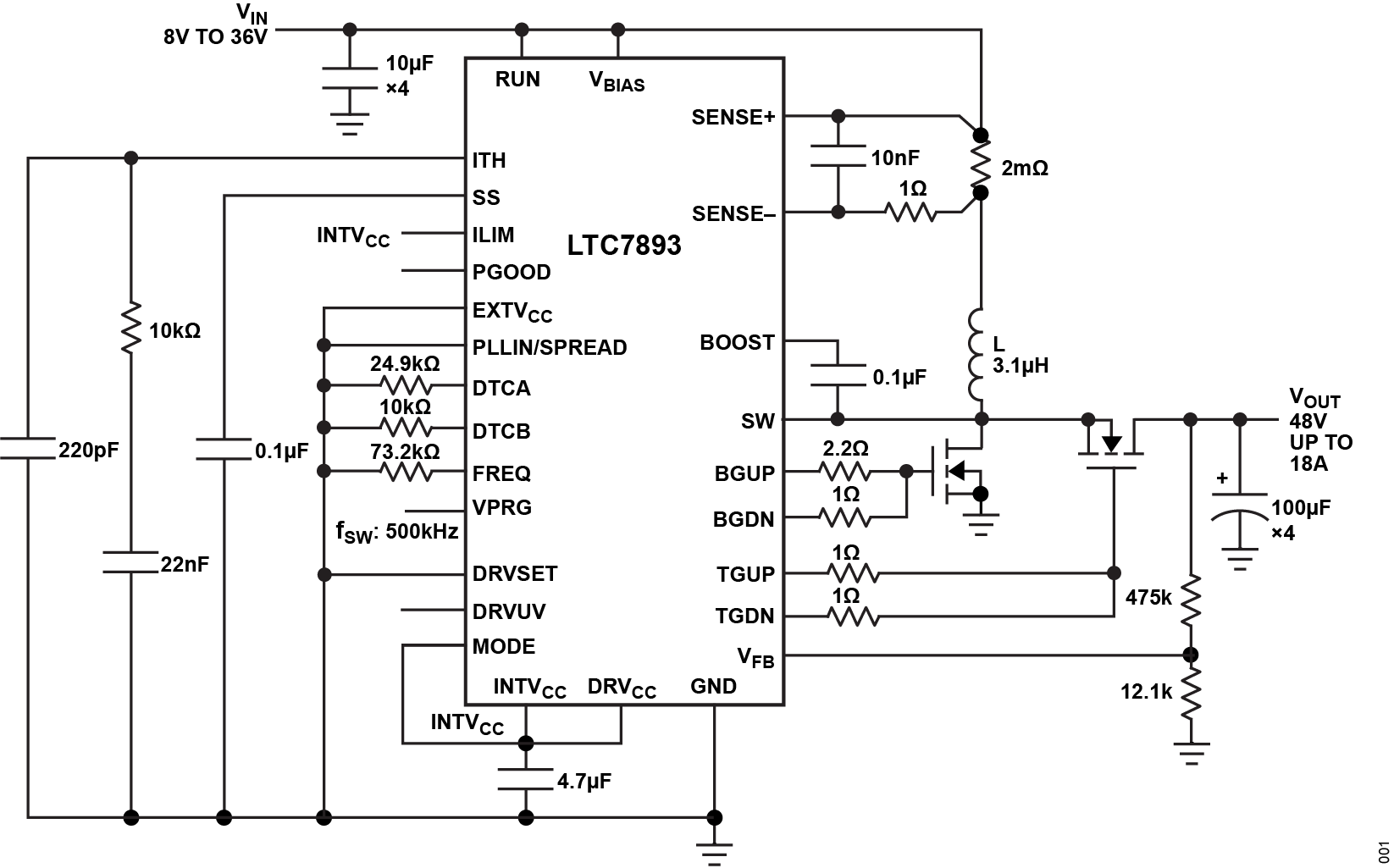

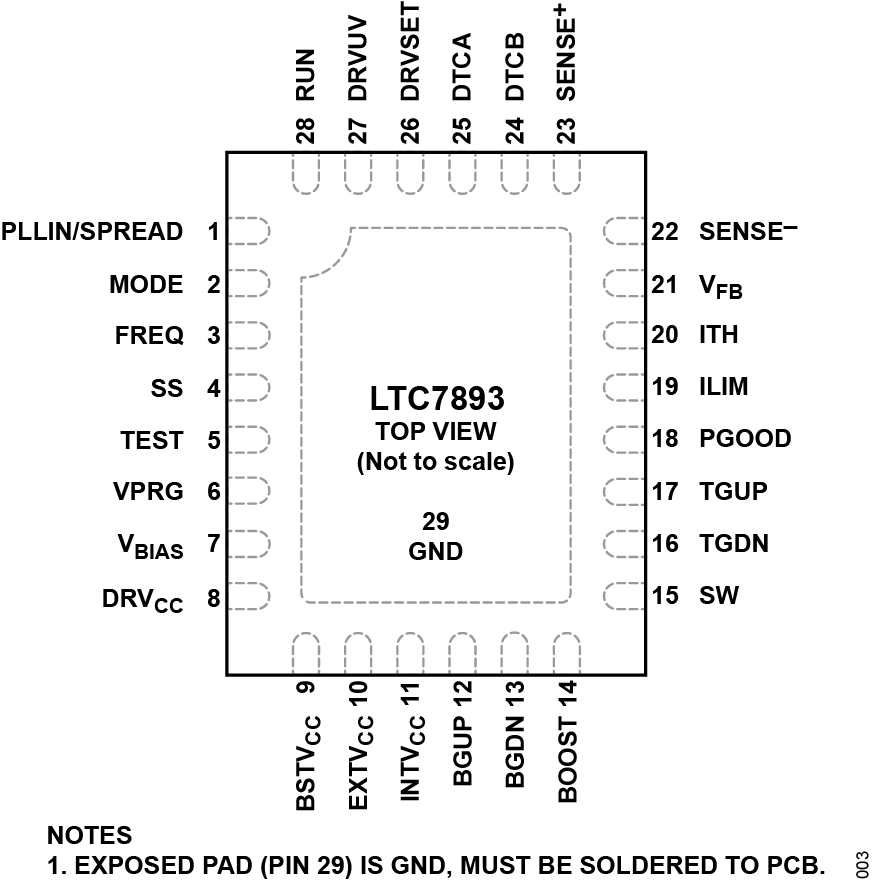

LTC7893 Typical Application LTC7893 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-LTC7893-AZ

GaN FETを搭載した高周波数昇圧コントローラ

今すぐ購入 詳細を表示

製品詳細

評価用回路EVAL-LTC7893-AZは、GaN電界効果トランジスタ（FET）を駆動するシングル出力同期整流式昇圧コンバータです。EVAL-LTC7893-AZ評価用ボードは100V GaN FETを備えています。

EVAL-LTC7893-AZに搭載されるLTC®7893は、低静止電流、高周波（固定周波数を100kHz～3MHzの範囲で設定可能）の昇圧DC/DC同期整流式コントローラです。このコントローラは、GaN FETに対応した専用ドライバ機能を備え、ロジック・レベルのシリコンFETを駆動することもできます。

EVAL-LTC7893-AZは8V～36Vの入力電圧範囲で動作し、最大18Aの負荷電流（ヒートシンクなし）で48V出力を生成します。モード・セレクタによって、軽負荷時のEVAL-LTC7893-AZの動作を強制連続モード、パルススキッピング・モード、またはBurst Mode®（バースト・モード）から選択できます。EVAL-LTC7893-AZは、500kHzのスイッチング周波数に設定されているため、回路は小型で効率的です。

この評価用回路の室温における性能は、性能一覧表でご覧いただけます。この評価用回路は、様々なアプリケーションに合わせて容易に変更できます。LTC7893は、28ピン（4mm × 5mm）のサイド・ウェッタブルQFNパッケージを採用しています。このEVAL-LTC7893-AZ評価用回路のユーザ・ガイドと併せて、LTC7893のデータシートも参照してください。

この回路ボードの設計ファイルは、www.analog.com/jpから入手できます。
EVAL-LTC7893-AZ
GaN FETを搭載した高周波数昇圧コントローラ

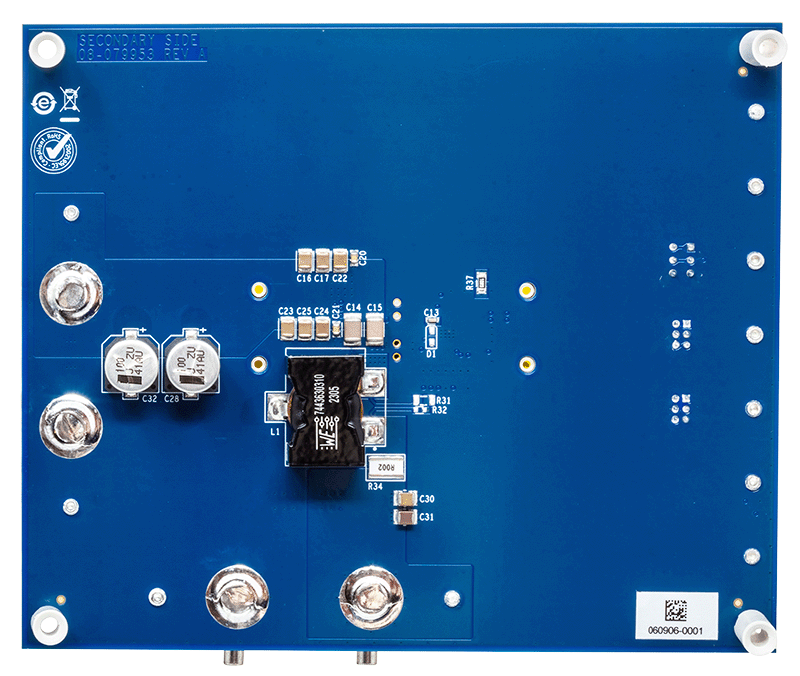

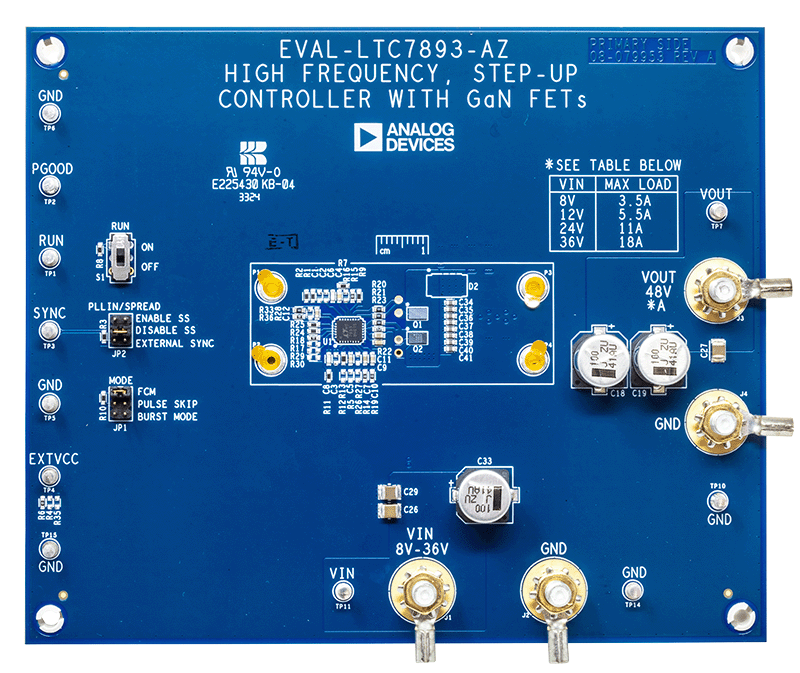

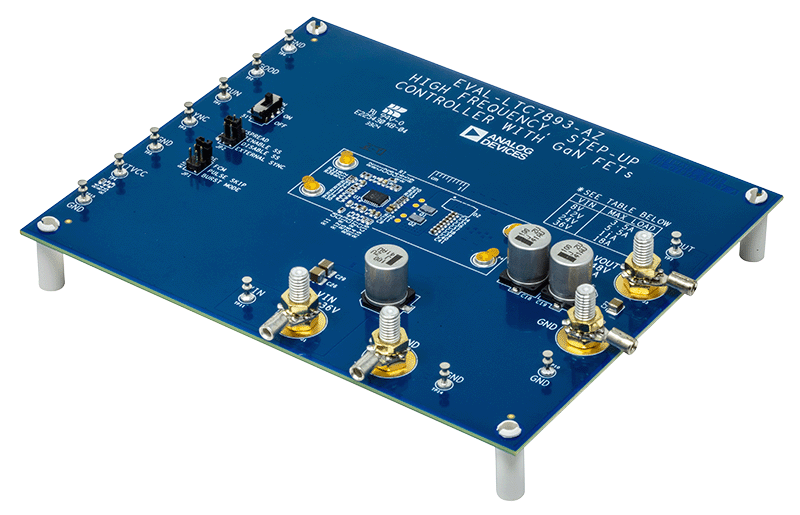

EVAL-LTC7893-AZ Board Photo Angle View EVAL-LTC7893-AZ Board Photo Top View EVAL-LTC7893-AZ Board Photo Bottom View
