LTC7852
LTC7852-1

新規設計に推奨

電流モニタリング機能付きデュアル出力6相マルチフェーズ電流モード同期型コントローラ

データシート (Rev. B)
製品セレクション・テーブル
製品モデル
8
1Ku当たりの価格
最低価格：$3.05
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 1mΩ以下のDCR検出、または電流検出機能付きDrMOSにより効率を向上
  • パワー・ブロック、DrMOS、または外部のゲート・ドライバおよびMOSFETと連動して動作
  • ±0.5%の全出力電圧精度
  • 柔軟なフェーズ構成
  • デュアル出力電流モニタリング
  • tON(MIN) = 40ns、高周波で非常に低いデューティ・サイクルが可能
  • デュアル差動リモート・センシング・アンプ
  • 250kHz～1.2MHzのプログラマブルな周波数範囲
  • VIN範囲はICによる制限を受けない
  • VCC範囲：4.5V～5.5V
  • VOUT範囲：0.5V～2.0V
  • LTC7852用48ピン（5mm × 6mm）GQFN
  • LTC7852-1用36ピン（4mm × 5mm）QFN
LTC7852
LTC7852-1
電流モニタリング機能付きデュアル出力6相マルチフェーズ電流モード同期型コントローラ
LTC7852/LTC7852-1 Application Circuit Diagram LTC7852/LTC7852-1 Pin Configuration Diagram LTC7852/LTC7852-1 Pin Configuration Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

デザイン・ノート 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC7852
  • LTC7852-1
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC2631A

  LTC7852デモ用ボード | シングルまたはデュアル出力

今すぐ購入 詳細を表示

製品詳細

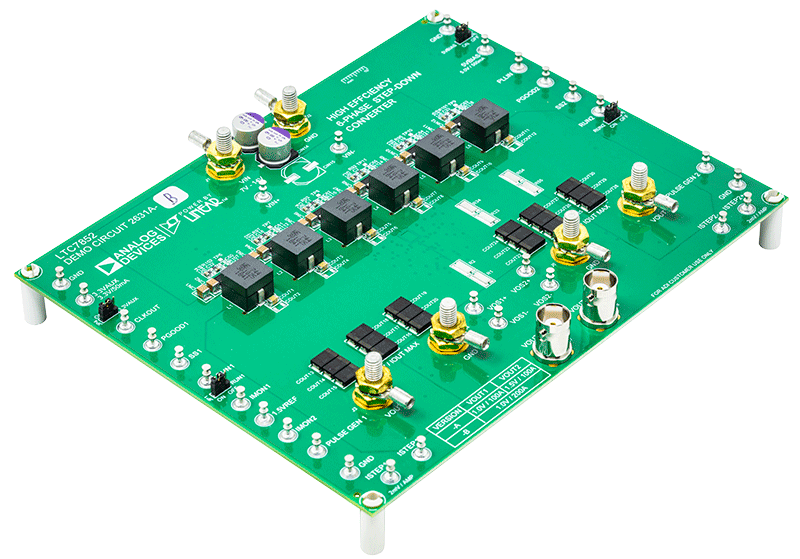

デモ回路2631Aは、それぞれ異なるアッセンブリ・タイプの2つの高出力電流、高効率降圧コンバータLTC7852で構成されています。–Aアッセンブリ用コンバータでは1.0V/100A & 1.5V/100Aの2つの3位相出力を利用できます。–Bアッセンブリでは1つの6位相1.0V/200A出力を利用できます。図 3はブロック図を示しています。両コンバータとも、スイッチング周波数400kHzおよび7V～14Vの入力電圧範囲で動作します。

各位相の電力段階は、0.32mΩのDCR（公称）で5mm × 5mm DrMOSと11.3mm × 11.0mm 0.25µHフェライト・インダクタで構成されています。LTC7852では、正確なDCR検出とサブmOhm DCRインダクタとの共有を可能にするピーク電流モード構造を採用しています。LTC7852では各DrMOSに3ステートと互換性のあるPWM出力を利用できます。

DC2631Aには、他にも次の機能があります。

  • 出力電圧VOUT1およびVOUT2の差動検出
  • 各レールのインダクタ電流を監視するIMONピン。
  • VOUT1およびVOUT2の位相配置変更のためのオプションの抵抗およびジャンパー
    • VOUT1：4ph、VOUT2：2ph
    • VOUT1：5ph、VOUT2：1ph
    • 注： デフォルトの配置は、VOUT1 は3ph、VOUT2 は3ph
  • オプションの抵抗とジャンパーはVOUT1およびVOUT2と並行。​
  • RUN、PGOOD、PLLIN、CLKOUTの各種ピン
LTC7852のデータシートには、ICの動作と用途の詳細が記載されています。このデータシートは、クイック・スタート・ガイドと併せて参照してください。

DC2631A
  LTC7852デモ用ボード | シングルまたはデュアル出力

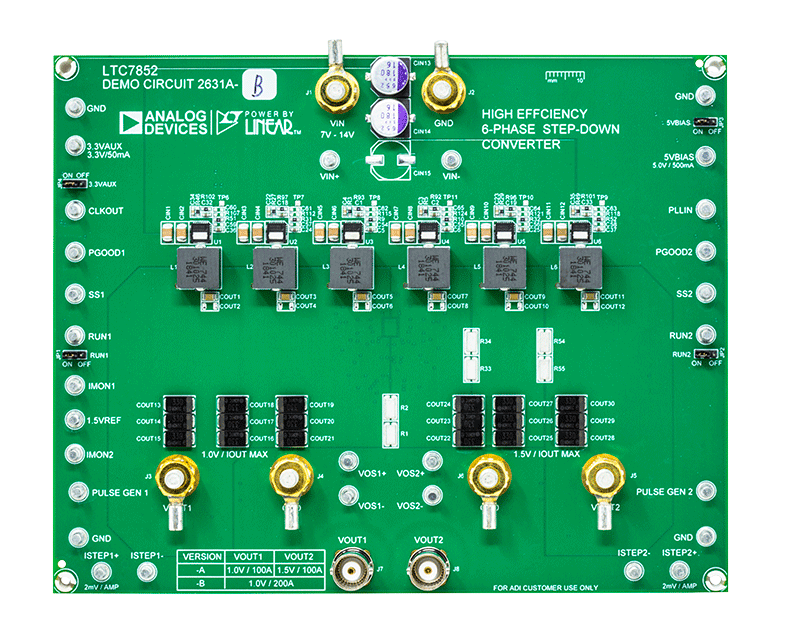

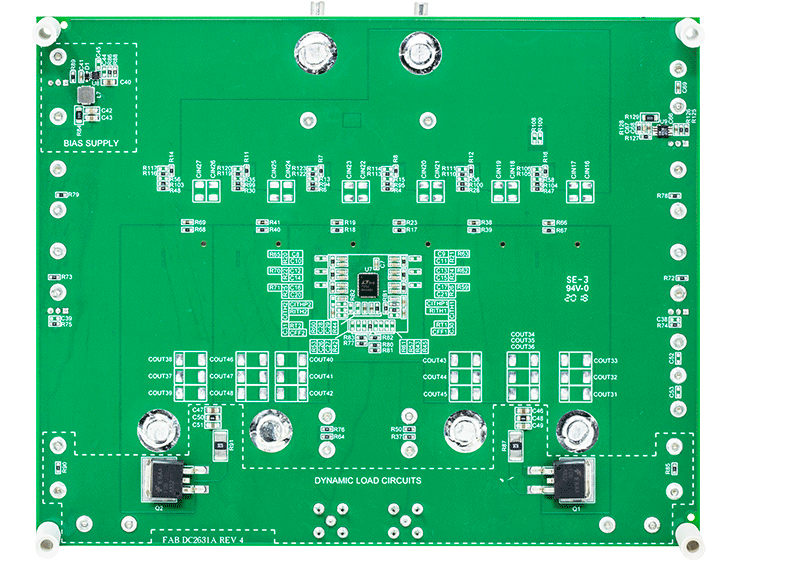

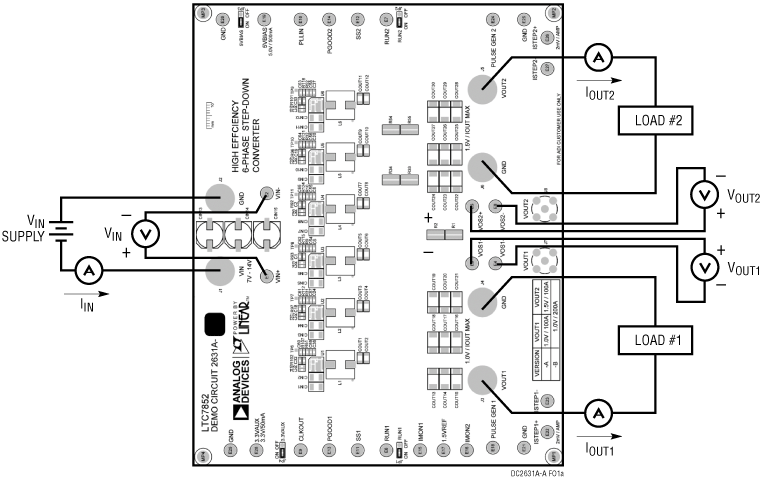

DC2631A-B Evaluation Board DC2631A-B Evaluation Board - Top View DC2631A-B Evaluation Board - Bottom View DC2631A-A-2631A-B Application Circuit DC2631A-A-2631A-B Application Circuit
