LTC7840

新規設計に推奨

ヒカップ・モード付き 2 相デュアル出力非同期ブースト・コントローラ

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:
  • 製品の詳細
  • ドキュメント
  • ソフトウェア・リソース
  • ツールおよびシミュレーション
  • 評価用キット
  • 最新のディスカッション
    •

    製品の詳細

    • 広い VIN 範囲:5.5 V ～ 60 V
    • 2 相シングル／デュアル出力動作を構成可能
    • スムーズな二次勾配補償および動的勾配回復によるピーク電流モード制御
    • 調整可能な最大デューティ・サイクル
    • 調整可能な最小オン時間
    • 過電流保護用のヒカップ・モード
    • 調整可能な電流検出制限
    • 出力過電圧保護
    • プログラマブルでフェーズロック可能な動作周波数（50 kHz ～ 425 kHz）
    • 調整可能なソフト・スタート電流ランプ
    • ±1 % 内部電圧リファレンス
    • ゲート・ドライバ用の内部 10 V LDO レギュレータ
    • 2 つの RUN ピンとデュアル・パワーグッド・モニタ
    • ブースト、SEPIC、フライバック用のフレキシブルなトポロジ
    LTC7840
    ヒカップ・モード付き 2 相デュアル出力非同期ブースト・コントローラ
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 2

    ユーザ・ガイド 1

    技術記事 1

    さらに詳しく

    ソフトウェア・リソース

    必要なソフトウェア／ドライバが見つかりませんか？

    ドライバ／ソフトウェアをリクエスト

    ツールおよびシミュレーション

    LTspice

    下記製品はLTspiceで使用することが出来ます。:

    • LTC7840
    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    評価用キット

    eval board
    schematic 1
    schematic 2
    schematic 3
    schematic 4

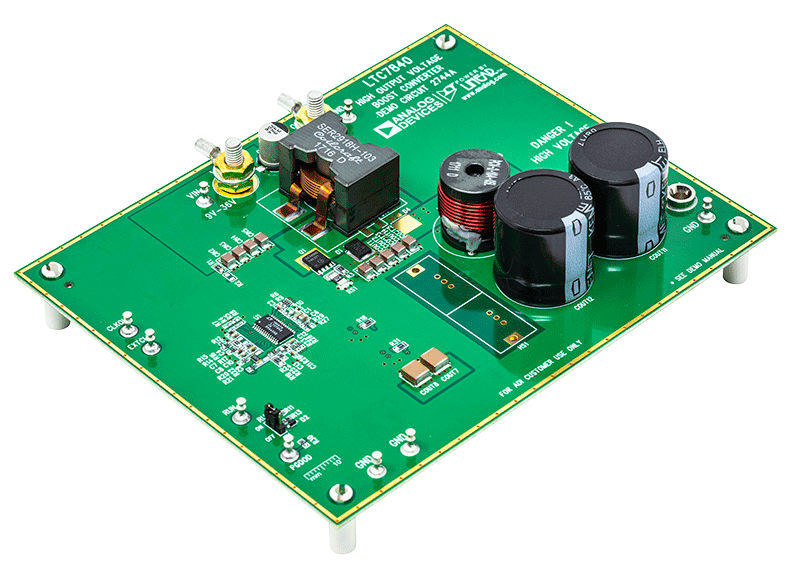

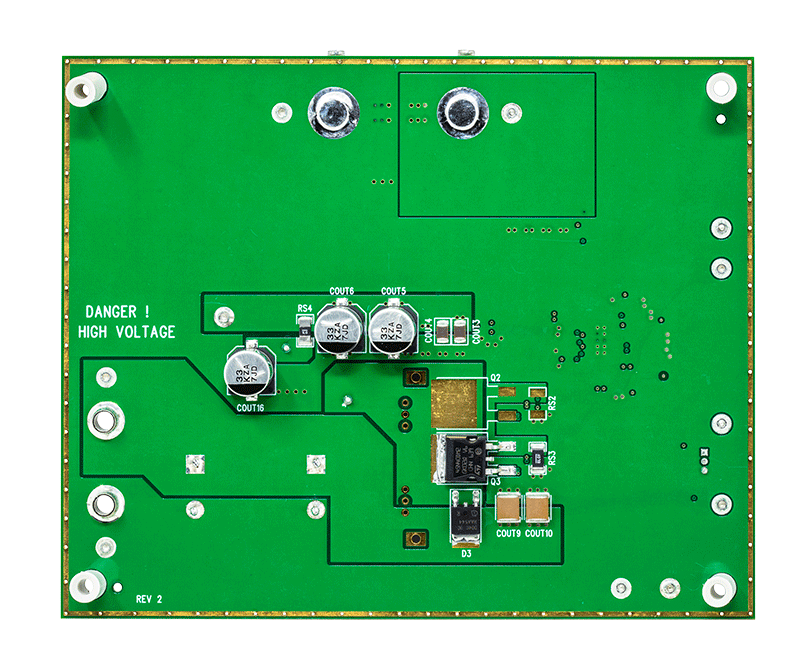

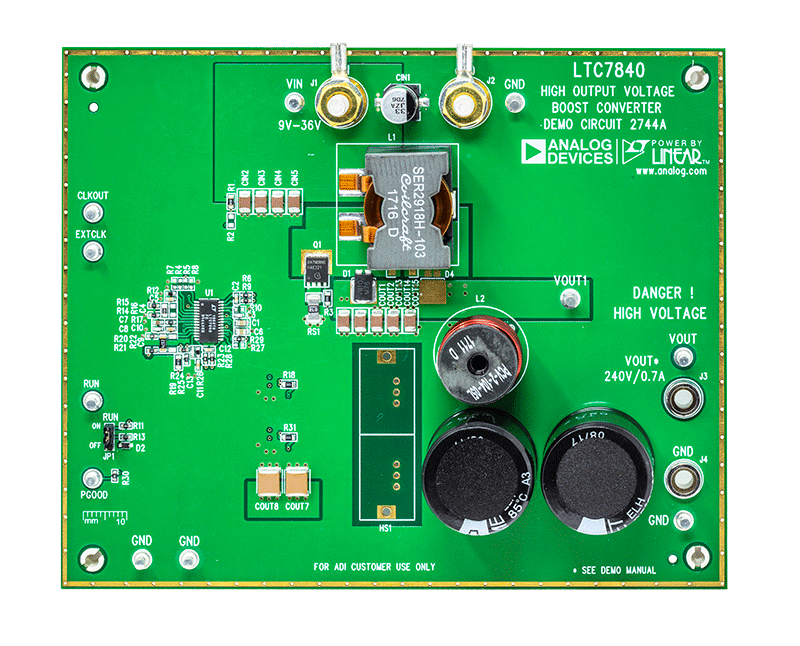

    DC2744A

    LTC7840EFE#PBF デモ用ボード | 9V ≤ VIN ≤ 36V、VOUT = 240V（0.7A 時）

    今すぐ購入 詳細を表示

    製品詳細

    デモ回路 DC2744 は、固定周波数電流モード・ブースト・コントローラである LTC7840 を使用した、2 段 DC/DC ブースト・コンバータです。DC2744A は 9V ～ 36V を超える入力電圧範囲で動作します。1 段目のブーストでは、48V の VOUT1 が生成されます。2 段目のブーストでは、この 48V 入力が負荷電流 0.7A の 240V 出力に変換されます。150kHz の固定周波数動作により、小型で効率的な回路が実現しています。このコンバータは広い負荷範囲で高い出力電圧精度（通常は ±3%）を提供し、最小負荷条件はありません。このデモ回路は、さまざまな出力電圧を生成するように容易に変更することができます。

    DC2744 の回路フットプリントは小規模です。これは、高い昇圧電圧比と高出力電力が必要な用途向けの、高性能で費用対効果に優れたソリューションです。
    DC2744A
    LTC7840EFE#PBF デモ用ボード | 9V ≤ VIN ≤ 36V、VOUT = 240V（0.7A 時）
