LTC3607

製造中

600mAデュアル15Vモノリシック同期整流式降圧DC/DCレギュレータ

製品モデル
8
1Ku当たりの価格
最低価格:$2.84
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 高効率:最大96%
  • 非常に低い静止電流:合計55μA
  • 2.25MHz固定周波数動作
  • 低ドロップアウト動作:デューティ・サイクル100%
  • 低リップル(標準30mVP-P)のBurst Mode®動作
  • ピーク電流モード制御のアーキテクチャにより、優れた入力および負荷トランジェント応答を実現
  • 広い入力電圧範囲:4.5V~15V
  • 定格出力電流:600mA/チャネル
  • 0.6Vのリファレンスにより、低出力電圧が可能
  • 出力電圧精度:±1.5%
  • 超低シャットダウン電流:IQ < 1μA
  • 内部補償
  • パワーグッド出力
  • 外部周波数に同期(1MHz~4MHz)
  • チャネルごとに独立した内部ソフトスタート
  • 熱特性が改善された小型で薄型の16ピンQFN (3mm × 3mm) およびMSEパッケージ
LTC3607
600mAデュアル15Vモノリシック同期整流式降圧DC/DCレギュレータ
LTC3607 Feature Image Efficiency and Power Loss vs Load Current Product Package 1  Product Package 2
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
PowerPath、理想ダイオード(Ideal Diodes)、負荷スイッチ 1
LTC4417 新規設計に推奨 優先順位付け PowerPath コントローラ
デジタル・パワー・システム・マネージメント(PSM) 1
LTC2977 新規設計に推奨 正確な出力電圧測定を特長とする8チャネルPMBusパワーシステム・マネージャ
Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。


評価用キット

eval board
DC1847A

LTC3607EMSE Demo Board (MSOP) | 4.5V ≤ VIN ≤ 15V; VOUT1: 1.2V/1.5V/1.8V @ 0.6A, VOUT2: 2.5V/3.3V/5V @ 0.6A

製品詳細

Demonstration circuit 1847 is a dual output regulator based on the LTC3607 monolithic dual channel synchronous buck regulator. The DC1847 has an input voltage range of 4.5V to 15V, with each regulator capable of delivering up to 600mA of output current. The DC1847 can operate in either Burst Mode® or pulse-skipping mode. In shutdown, the DC1847 can run off of less than 1μA total. The DC1847 is a very efficient circuit: up to 90%. The DC1847 uses the 16-Pin MSOP LTC3607 package, which has an exposed pad on the bottom-side of the IC for good thermal performance.





eval board
DC1596A

LTC3607EUD Demo Board (QFN) | 4.5V ≤ VIN ≤ 15V; VOUT1: 1.2V/1.5V/1.8V at 0.6A, VOUT2: 2.5V/3.3V/5V at 0.6A

製品詳細

Demonstration circuit DC1596 is a dual output regulator consisting of two constant-frequency step-down converters, based on the LTC3607 monolithic dual channel synchronous buck regulator. The DC1596 has an input voltage range of 4.5V to 15V, with each regulator capable of delivering up to 600mA of output current. The DC1596 can operate in either Burst Mode® operation or pulse-skipping mode. In shutdown, the DC1596 quiescent current is less than 1μA. The DC1596 is a very efficient circuit attaining up to 90%. The DC1596 uses the LTC3607’s 16-lead QFN package,which has an exposed pad on the bottom side of the IC for better thermal performance. These features, plus a set operating frequency range of 2.25MHz, make the DC1596 demo board an ideal circuit for industrial or distributed power applications.

DC1847A
LTC3607EMSE Demo Board (MSOP) | 4.5V ≤ VIN ≤ 15V; VOUT1: 1.2V/1.5V/1.8V @ 0.6A, VOUT2: 2.5V/3.3V/5V @ 0.6A

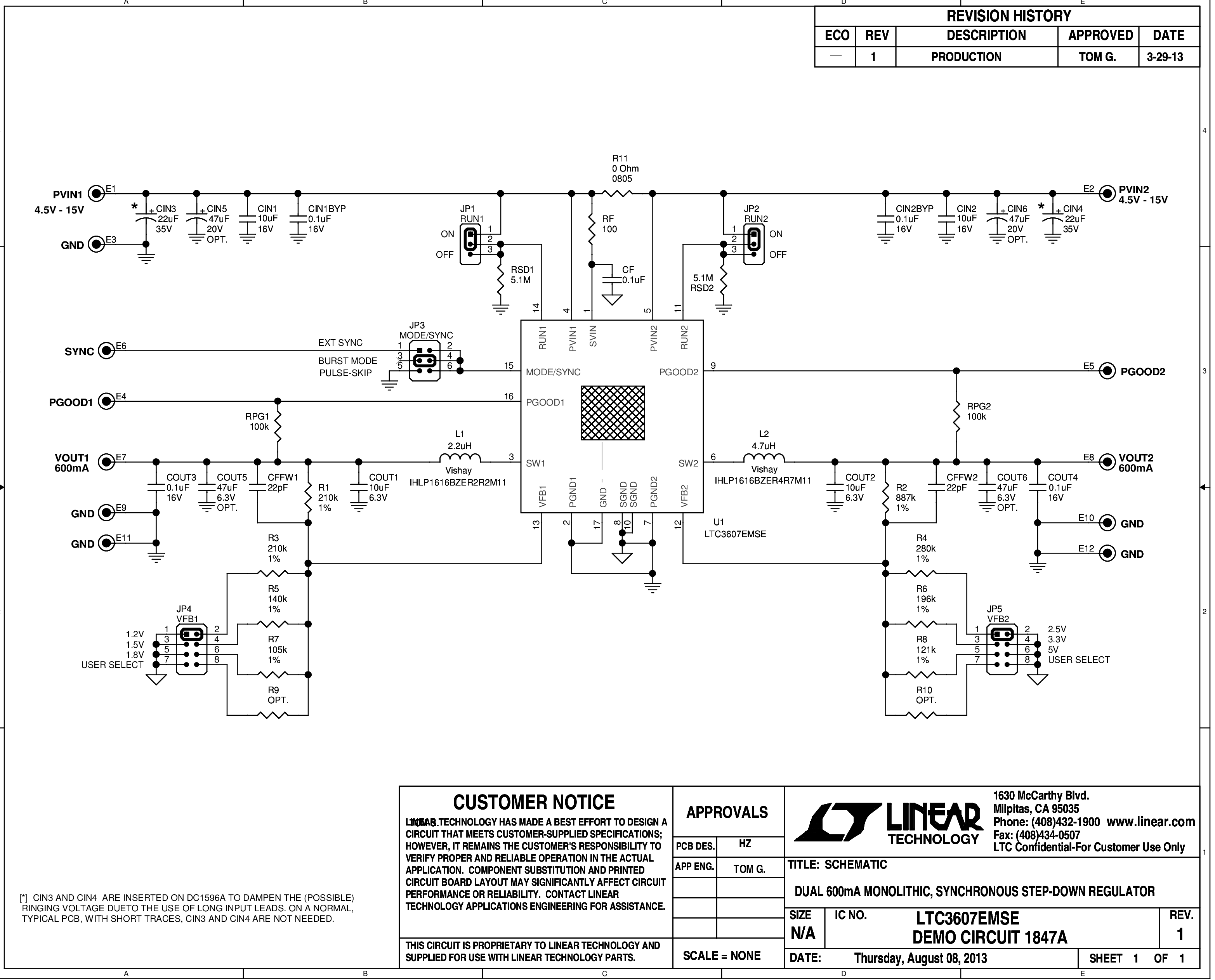

DC1847A - Schematic
DC1596A
LTC3607EUD Demo Board (QFN) | 4.5V ≤ VIN ≤ 15V; VOUT1: 1.2V/1.5V/1.8V at 0.6A, VOUT2: 2.5V/3.3V/5V at 0.6A
DC1596A - Schematic
