LTC3539

新規設計に推奨

2A、1MHz/2MHz同期整流式昇圧DC/DCコンバータ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$3.01
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 2本のアルカリ/NiMH電池で3.3V/900mAを供給
  • リチウムポリマー・バッテリで5V/900mAを供給
  • 起動時の入力電圧（VIN）：700mV
  • 出力電圧（VOUT）範囲：1.5V～5.25V
  • 効率：最大94%
  • VIN ＞ VOUTでの動作
  • 帰還電圧の許容誤差：±1.5%
  • 1MHz（LTC3539）または2MHz（LTC3539-2）での固定周波数動作
  • 出力切断機能
  • Burst Mode®動作またはPWM動作を選択可能
  • 静止電流：10μA
  • ロジック制御のシャットダウン：＜1μA
  • 必要な外付け部品はわずか6個
  • 高さの低い（2mm × 3mm × 0.75mm）DFNパッケージ
LTC3539
2A、1MHz/2MHz同期整流式昇圧DC/DCコンバータ

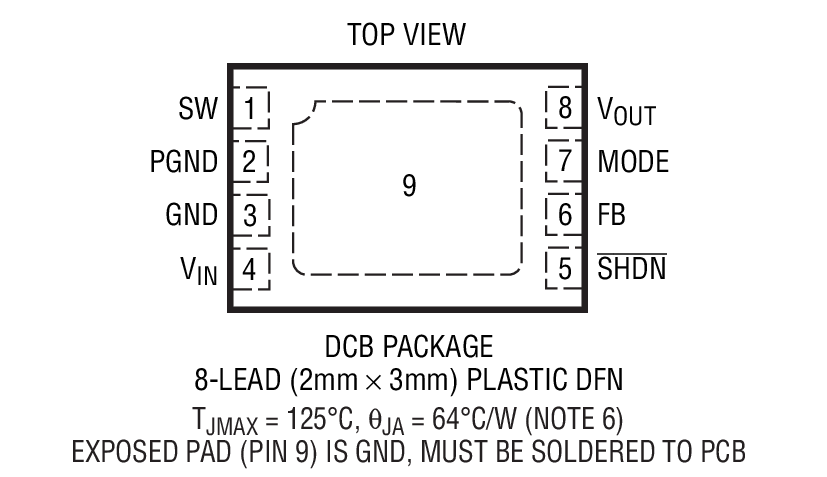

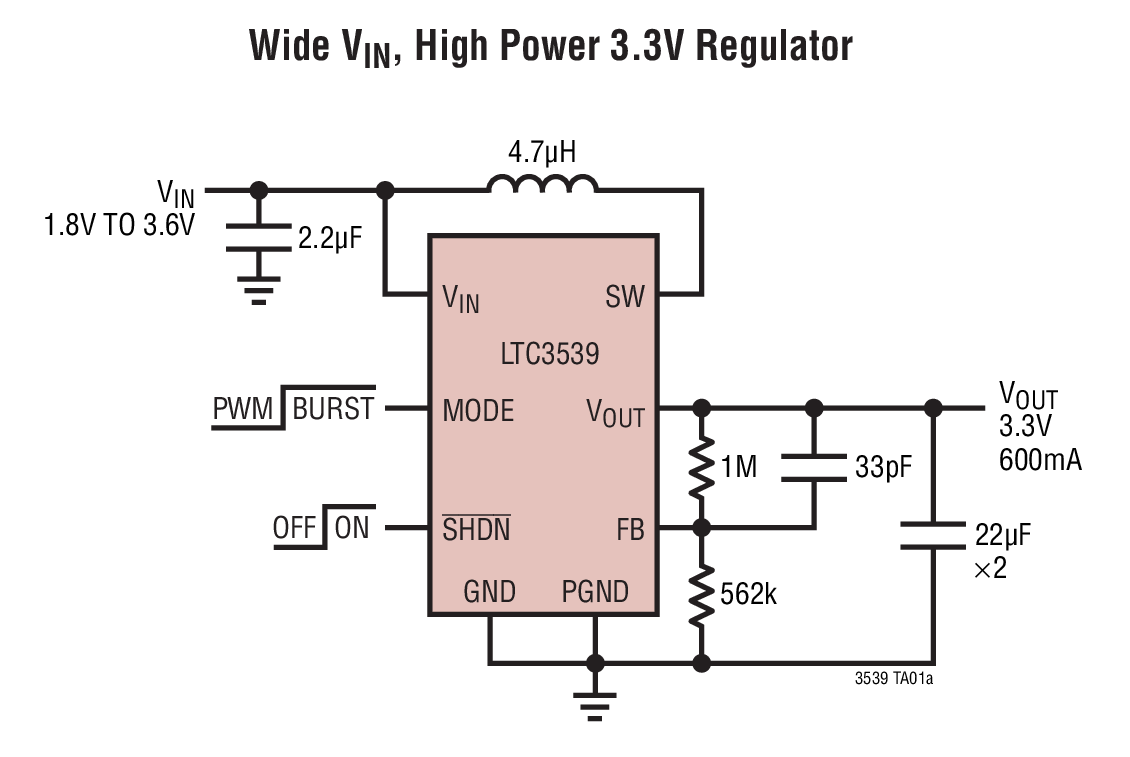

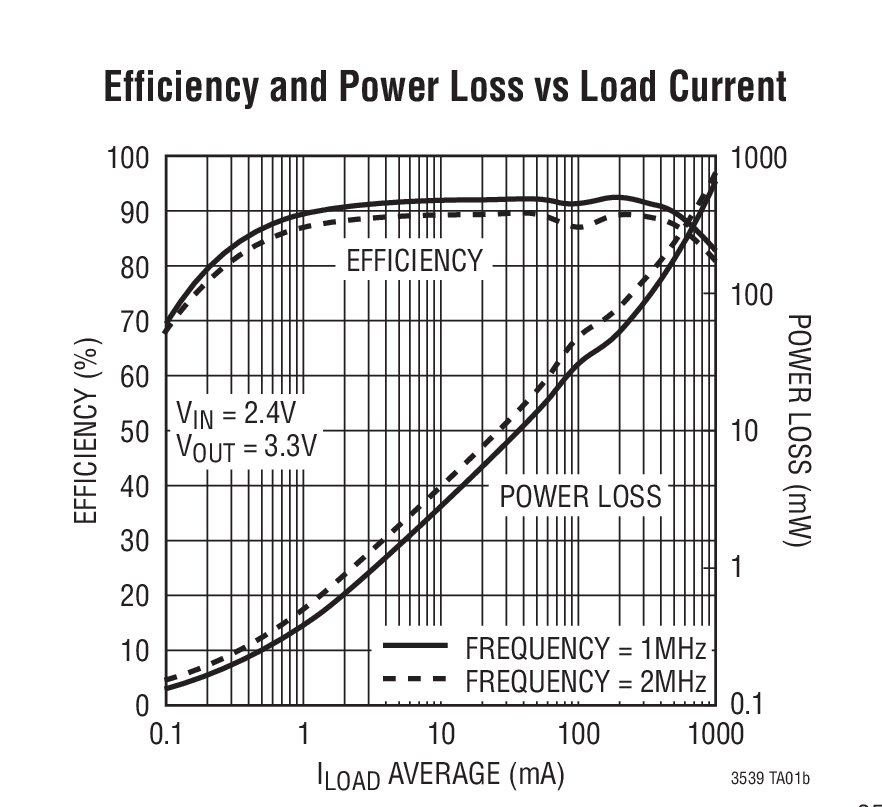

Wide VIN, High Power 3.3V Regulator Efficiency and Power Loss vs Load Current Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LTC3539
  • LTC3539-2
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1260A-B

LTC3539EDCB-2 Demo Board | 2MHz, 0.7V ≤ VIN ≤ 5.5V, VOUT = 1.8V/3.3V/5V @ 0.9A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuits 1260A-A and 1260A-B are high-efficiency synchronous boost converters capable of operating with an input voltage range from 0.7V to 5.5V using the LTC3539 and LTC3539-2 respectively. The 2 × 3 mm DFN thermally enhanced package with a 1MHz switching frequency (2MHz for the -2 part) and the 2A internal switches provide a very tiny overall solution.


Jumpers are provided for selecting 1.8V, 3.3V or 5V at the output and the circuit can provide 300mA at 3.3V from a 1.5V input and can provide up to 900mA depending on the input and output voltage used.

eval board
schematic 2
schematic 3
schematic 4
schematic 5
DC1260A-A

LTC3539EDCB Demo Board | 1MHz, 0.7V ≤ VIN ≤ 5.5V, VOUT = 1.8V/3.3V/5V @ 0.9A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuits 1260A-A and 1260A-B are high-efficiency synchronous boost converters capable of operating with an input voltage range from 0.7V to 5.5V using the LTC3539 and LTC3539-2 respectively. The 2 × 3 mm DFN thermally enhanced package with a 1MHz switching frequency (2MHz for the -2 part) and the 2A internal switches provide a very tiny overall solution.


Jumpers are provided for selecting 1.8V, 3.3V or 5V at the output and the circuit can provide 300mA at 3.3V from a 1.5V input and can provide up to 900mA depending on the input and output voltage used.
DC1260A-B
LTC3539EDCB-2 Demo Board | 2MHz, 0.7V ≤ VIN ≤ 5.5V, VOUT = 1.8V/3.3V/5V @ 0.9A

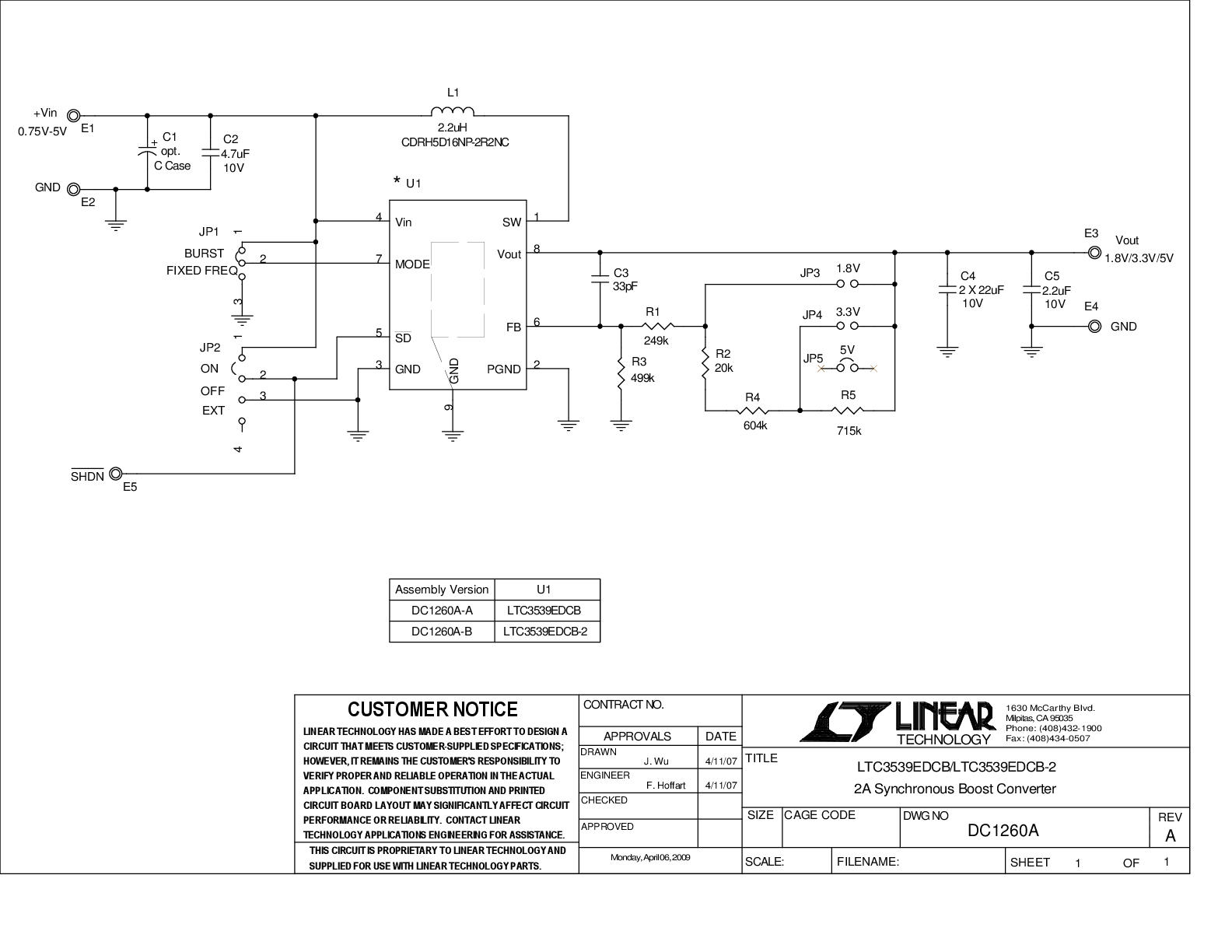

DC1260A-A - Schematic
DC1260A-A
LTC3539EDCB Demo Board | 1MHz, 0.7V ≤ VIN ≤ 5.5V, VOUT = 1.8V/3.3V/5V @ 0.9A

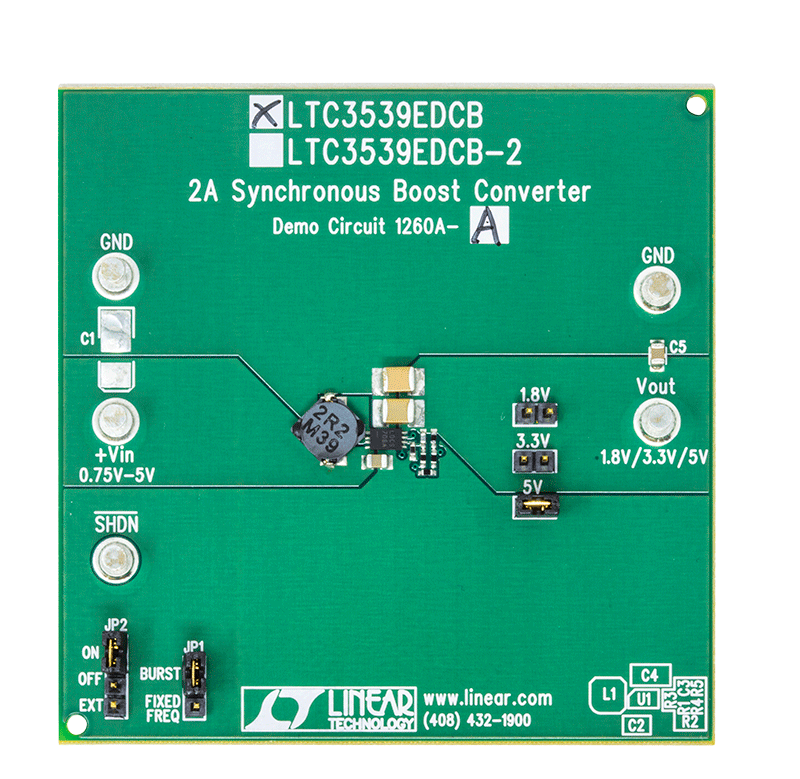

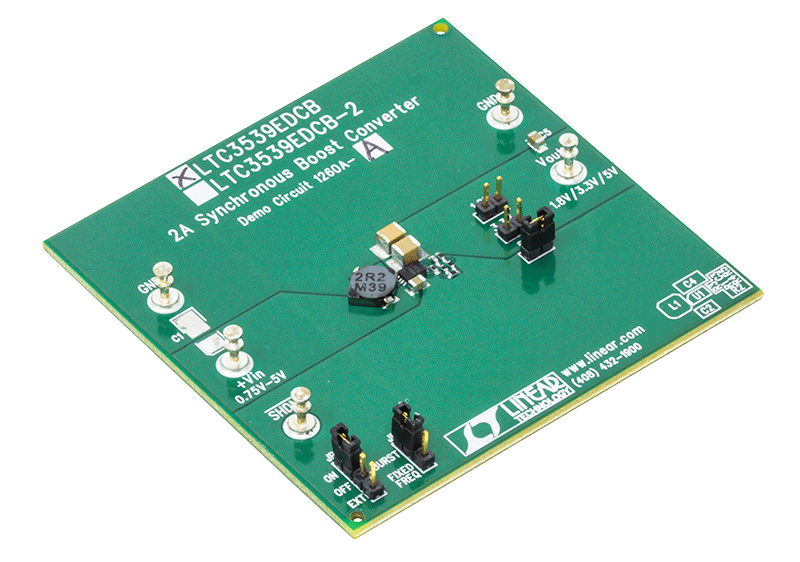

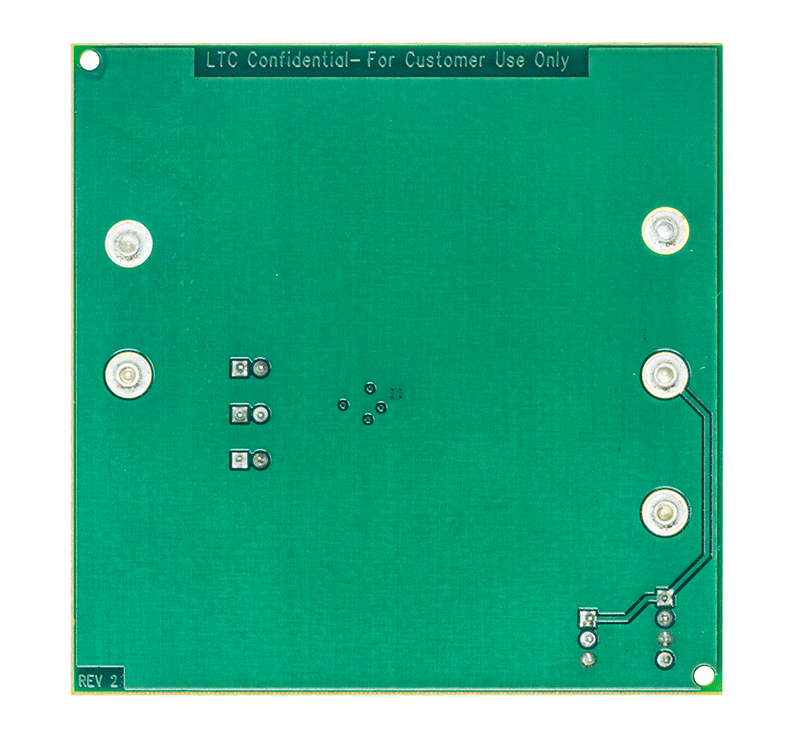

DC1260A-A Evaluation Board DC1260A-A Evaluation Board - Top View DC1260A-A Evaluation Board - Bottom View DC1260A-A - Schematic
