LTC3528
新規設計に推奨3mm×2mm DFNパッケージの1A、1MHz同期整流式昇圧DC/DCコンバータ
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格：$2.35
製品の詳細
- 1セル･アルカリ/NiMHバッテリで3.3V/200mAまたは2セルで3.3V/400mAを供給
- VIN起動電圧：700mV
- VOUT範囲：1.6V～5.25V
- 効率：最大94%
- 出力切断機能
- 1MHzの固定周波数動作
- VIN＞VOUT動作
- ソフトスタート機能を搭載
- 内部補償付きの電流モード制御
- 消費電流12μAの自動Burst Mode®動作（LTC3528）
- 低ノイズPWM動作（LTC3528B）
- 同期整流器を内蔵
- ロジック制御のシャットダウン：＜1μA
- アンチリンギング制御
- 高さの低い（3mm×2mm×0.75mm)DFNパッケージ

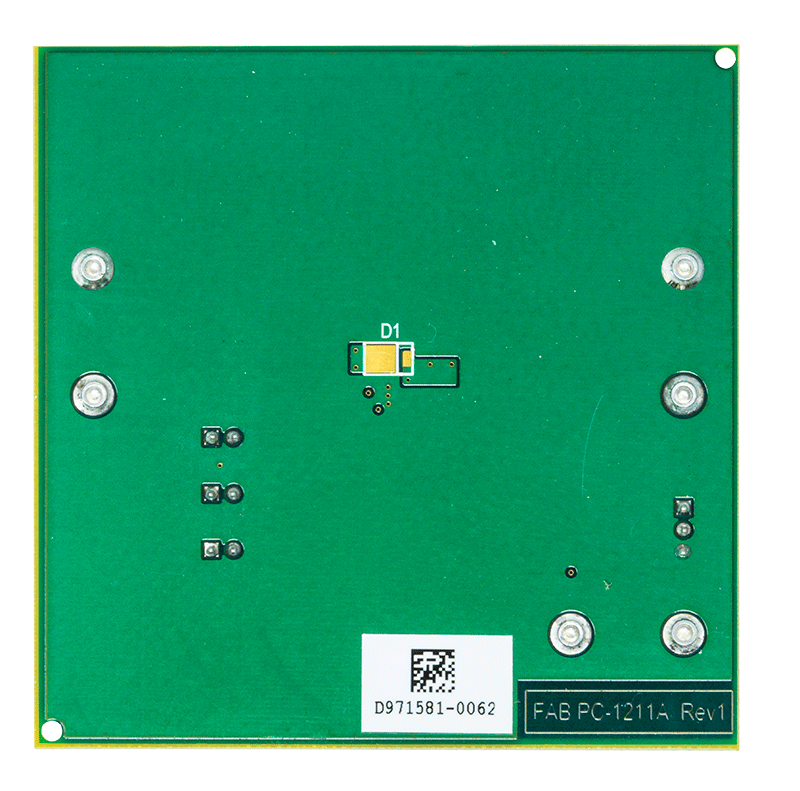

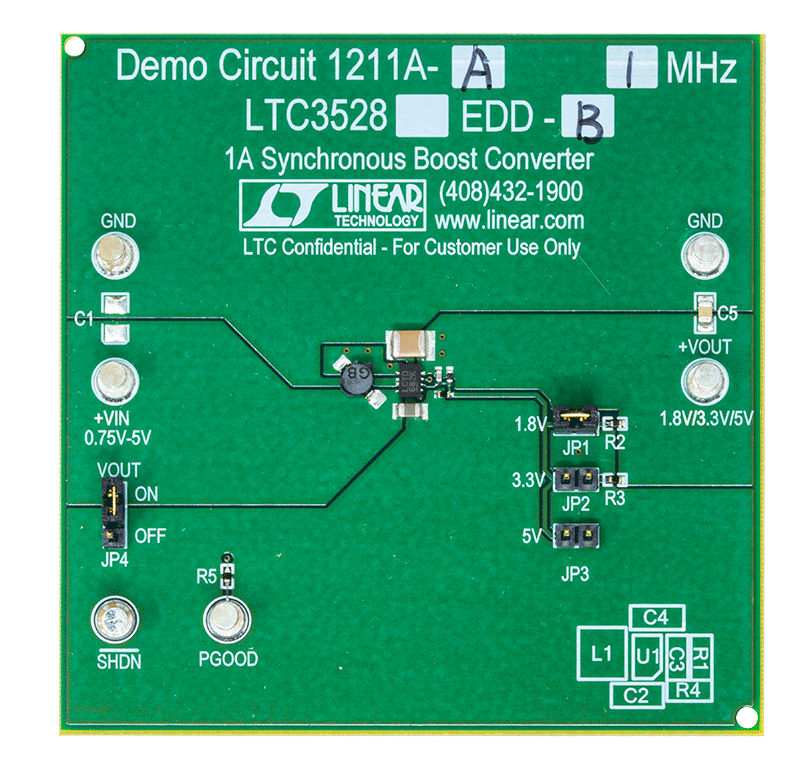

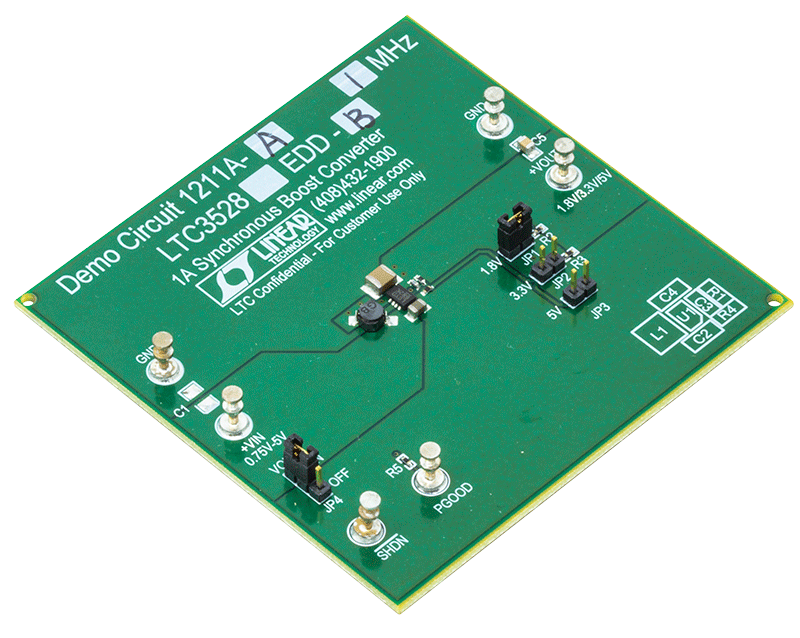

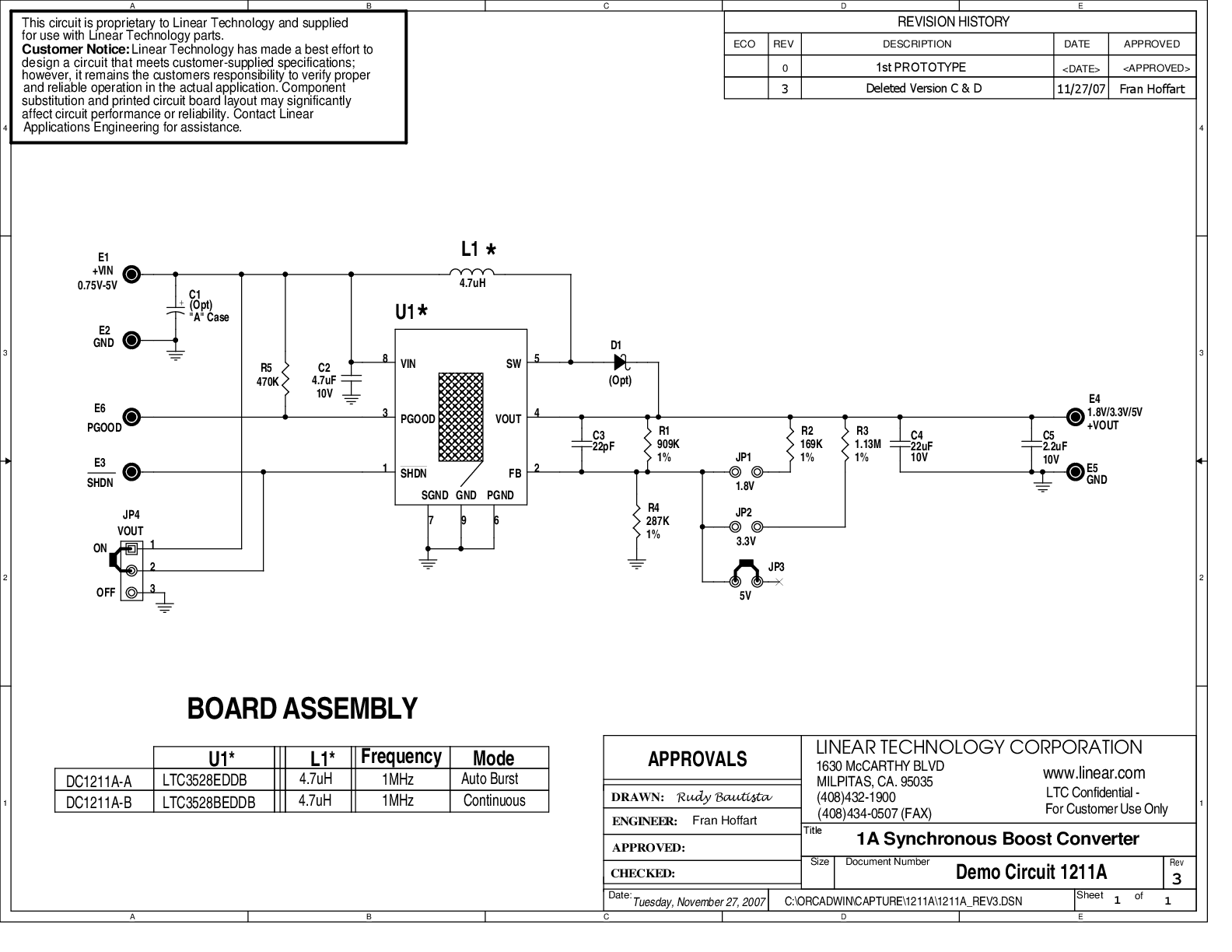

LTC3528/LTC3528Bは、出力切断機能を搭載した同期整流式、固定周波数、昇圧DC/DCコンバータです。700mVで起動し、いったん起動すると500mVで動作し、高効率同期整流を行うので、1セルまたは複数セル･バッテリ駆動製品の寿命を延ばします。
1MHzのスイッチング周波数により、高さの低い小型のインダクタやセラミック･コンデンサを使用できるので、ソリューション実装面積を最小限に抑えます。電流モードPWMは内部で補償されているので、設計プロセスを簡素化します。LTC3528は軽負荷時にBurst Mode動作を行い、LTC3528Bは軽負荷時の連続スイッチングを特長としています。また、アンチリンギング回路は不連続モードでインダクタを制動することによってEMIを低減します。この他に、低いシャットダウン電流、オープンドレイン･パワーグッド出力、短絡保護、サーマル･シャットダウンなどを特長としています。
LTC3528/LTC3528Bは3mm×2mm×0.75mmの8ピンDFNパッケージで供給されます。
| Frequency | Burst Mode | |
| LTC3528 | 1MHz | Yes |
| LTC3528B | 1MHz | No |
| LTC3528-2 | 2MHz | Yes |
| LTC3528B-2 | 2MHz | No |
アプリケーション
- 医療用計測器
- フラッシュ･ベースのMP3プレーヤ
- ノイズ相殺ヘッドフォン
- ワイヤレス･マウス
- Bluetoothヘッドセット
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3528BEDDB#TRMPBF | 8-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC3528BEDDB#TRPBF | 8-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC3528EDDB#TRMPBF | 8-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC3528EDDB#TRPBF | 8-Lead DFN (3mm x 2mm w/ EP) |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
LTspice 1
下記製品はLTspiceで使用することが出来ます。:
- LTC3528
- LTC3528-2
- LTC3528B
- LTC3528B-2
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
