LTC1871-1

製造中

広入力範囲、No RSENSE 電流モード昇圧フライバックおよびSEPICコントローラ

データシート 製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$3.19
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高効率（センス抵抗不要）
  • 広い入力電圧範囲：2.5V～36V
  • 電流モード制御により、優れた過渡応答を実現
  • 高い最大デューティ・サイクル（標準92%）
  • 100mVのヒステリシスを備えた±2%精度のRUNピン・スレッショルド
  • ±1%精度の電圧リファレンスを内蔵
  • 非常に低いパルススキップ･スレッショルドにより、広入力範囲のアプリケーションに対応
  • マイクロパワー・シャットダウン：IQ = 10μA
  • 1本の外付け抵抗でプログラム可能な動作周波数（50kHz～1MHz）
  • 最大1.3×fOSCの外部クロックに同期可能
  • パルススキップ動作とBurst Mode®動作のいずれかをユーザが選択可能
  • 5.2V低損失電圧レギュレータを内蔵
  • 出力過電圧保護
  • 高出力電圧アプリケーション向けにセンス抵抗を使用した動作が可能
  • 小型の10ピンMSOPパッケージ
LTC1871-1
広入力範囲、No RSENSE 電流モード昇圧フライバックおよびSEPICコントローラ

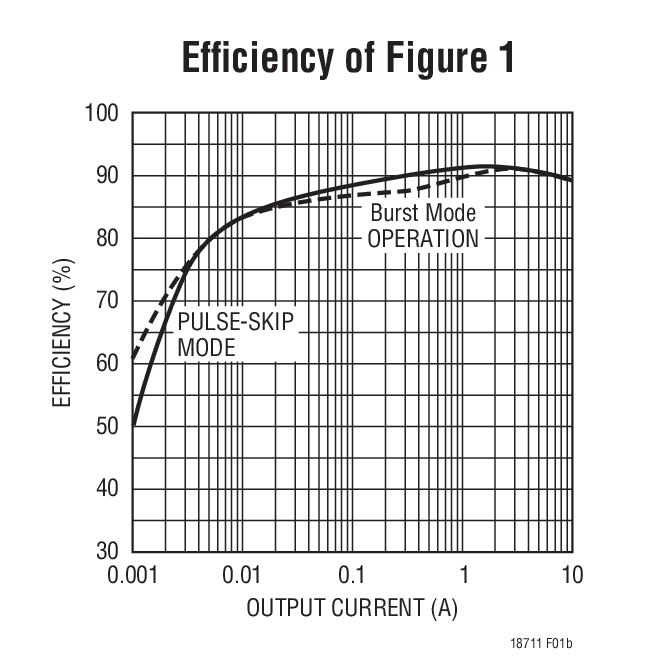

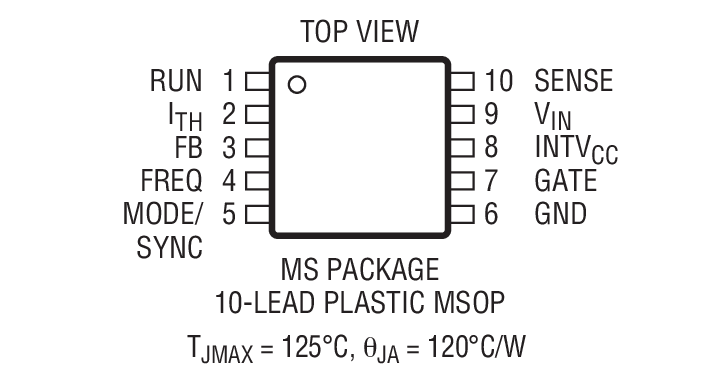

High Effi ciency 3.3V Input, 5V Output Boost Converter (Bootstrapped) Efficiency of Figure 1 Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
シリコン発振器 2
LTC6908
スペクトル拡散変調付き抵抗設定SOT-23発振器
LTC6909
製造中 スペクトル拡散変調付き、1～8 出力、マルチフェーズ･シリコン発振器
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC1871
  • LTC1871-1
  • LTC1871-7
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1225A

LTC1871EMS-1 Demo Board | SEPIC Controller; 5V to 20 VIN, 12 VOUT @ 3A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1225 is high efficiency nonisolated SEPIC (Single Ended Primary Inductor Converter) converter featuring the LTC1871-1 switching controller. The DC1225 converts 5V to 20V input to 12V output and provides over 3A of output current. The converter operates at 300kHz with efficiency over 94%. With proper amount of airflow, the DC1225 converter can generate over 3A of output current. The DC1225 can be easily modified to generate output voltages in the range from 1.23V to 48V. Also, the DC1225 can be modified for other input voltages like 5V-36V, 9V-36V, 36V-72V, and so on. The wider input voltage range will decrease the converter efficiency.
DC1225A
LTC1871EMS-1 Demo Board | SEPIC Controller; 5V to 20 VIN, 12 VOUT @ 3A

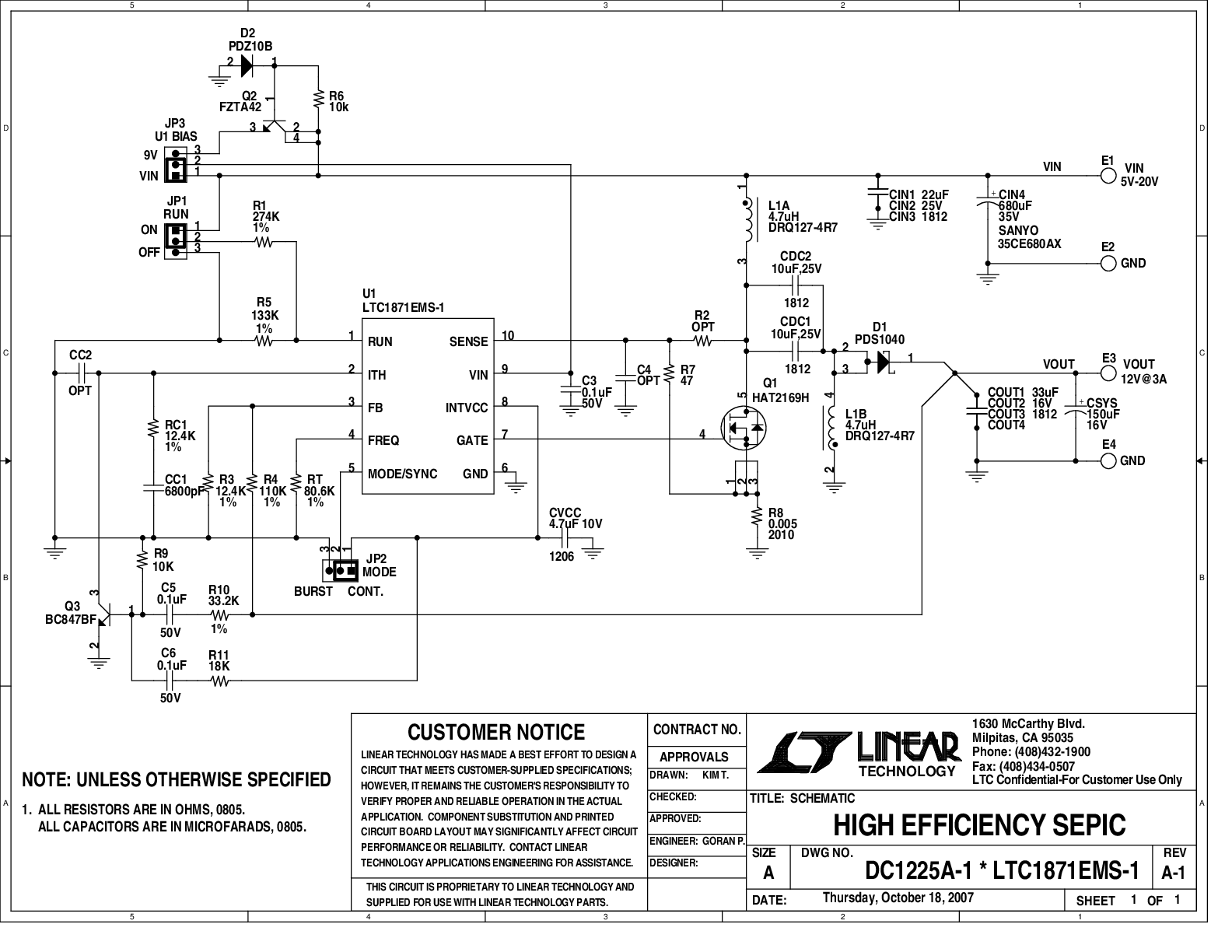

DC1225A - Schematic
