LT8709

新規設計に推奨

負電圧入力、同期整流式マルチトポロジーDC/DCコントローラ

製品モデル
4
1Ku当たりの価格
最低価格:$4.37
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 広い負電圧入力範囲:-4.5V~-80V
  • レール・トゥ・レールの出力電流モニタと制御
  • 高インピーダンス入力の入力電圧レギュレーション
  • パワーグッド表示ピン
  • 強制CCM(連続導通モード)動作またはパルス・スキップ/DCM(不連続導通モード)動作をMODEピンにより切り替え
  • スイッチング周波数:最大750kHz
  • 1つの帰還ピンにより、降圧、昇圧、昇降圧、または反転コンバータとして容易に構成可能
  • 外部クロックに同期可能
  • 緩やかに変化する入力信号に対応する高利得のEN/FBINピン
  • 20ピンTSSOPパッケージ
LT8709
負電圧入力、同期整流式マルチトポロジーDC/DCコントローラ
250kHz, –16V to –30V Input to –12V/8.5A Output Buck Efficiency and Power Loss vs Load Current (–VIN = –24V) Product Package 1
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
PowerPath、理想ダイオード(Ideal Diodes)、負荷スイッチ 1
LTC4354 製造中 負電圧 ダイオードORコントローラ およびモニタ
Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション


評価用キット

eval board
DC2148A

LT8709EFE Demo Board | Negative Buck-Boost, -38V ≤ VIN ≤ -4.5V; VOUT = -12V @ 5A

製品詳細

Demonstration circuit 2148A features the LT8709, a negative input synchronous multi-topology DC/DC controller designed for negative input power supplies where the highest input supply voltage is ground. Examples of these circuits include negative buck, negative boost, negative buck-boost and negative inverting. The DC2148A is a negative buck-boost with an operating input voltage range from –4.5V to –38V and an output voltage of –12V, however this demo circuit can be easily reconfigured for other negative input topologies. The maximum output current for DC2148A is 5A, the switching frequency is 400kHz and the maximum efficiency with a –12V input is 91%.

DC2148A
LT8709EFE Demo Board | Negative Buck-Boost, -38V ≤ VIN ≤ -4.5V; VOUT = -12V @ 5A

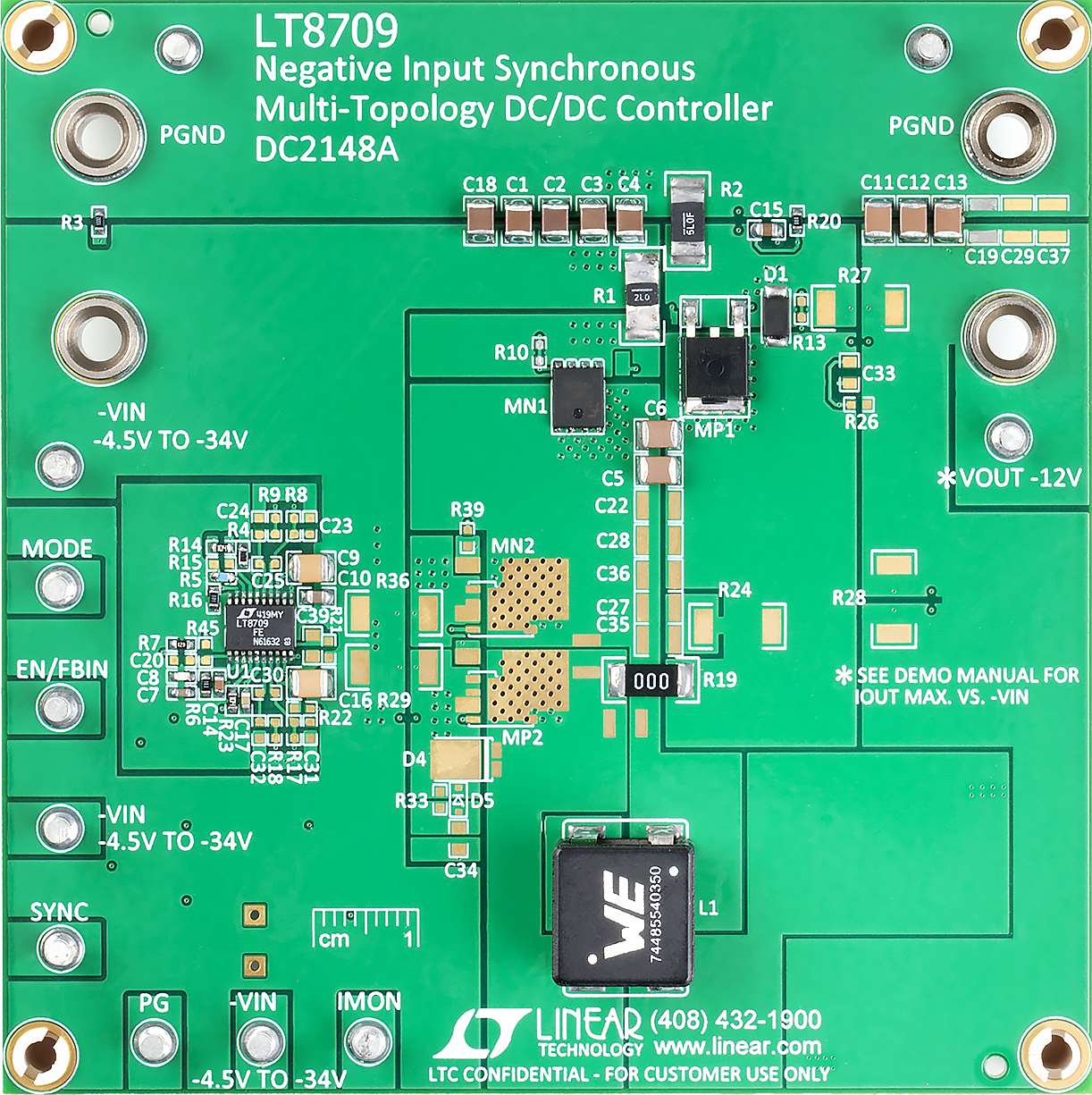

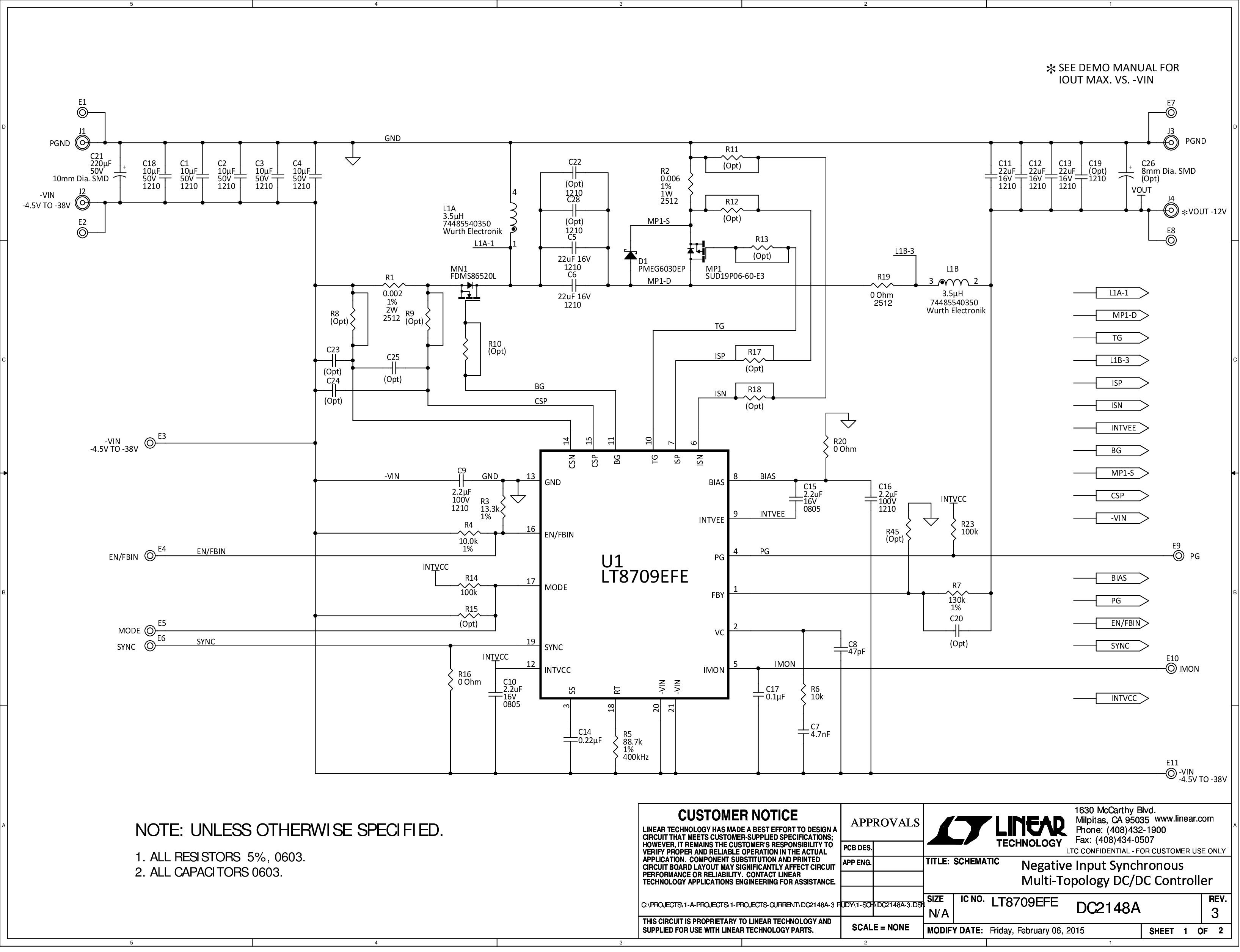

DC2148A - Schematic DC2148 demo board image
