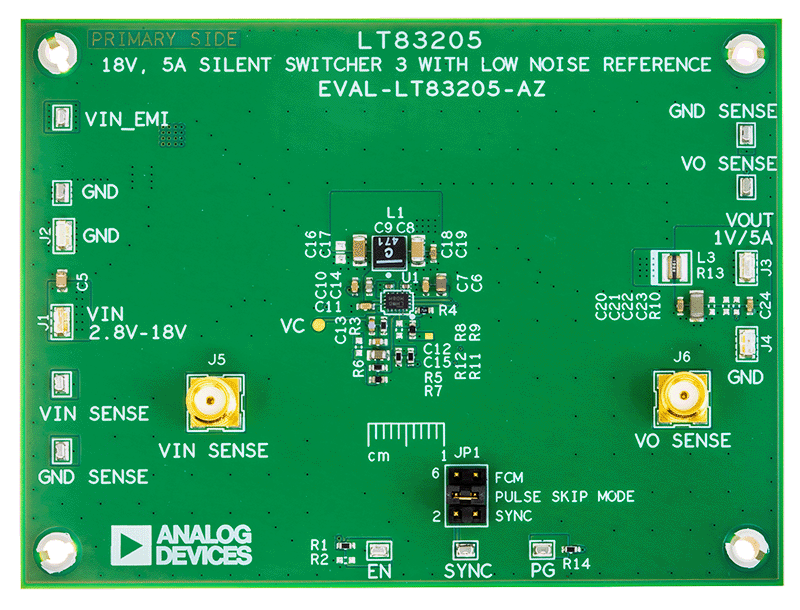

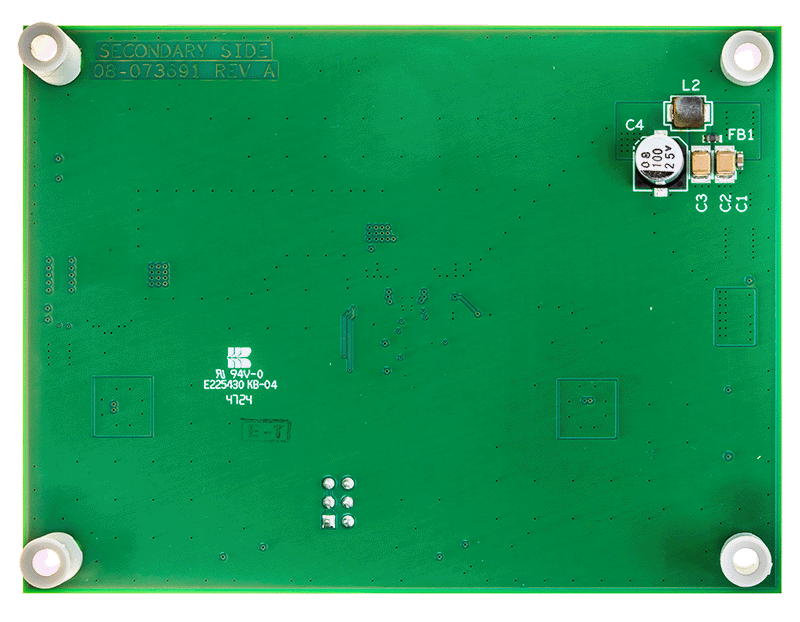

LT83205
新規設計に推奨18V、5A、降圧Silent Switcher 3、超低ノイズ・リファレンス付き
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$2.60
Viewing:
製品の詳細
- Silent Switcher®(サイレント・スイッチャ)3アーキテクチャ
- 超低RMSノイズ(10Hz~100kHz):4μVRMS
- 超低スポット・ノイズ:10kHzで4nV/√Hz
- 超低EMI放射
- 超高速過渡応答
- 過渡回復時間:1μs未満
- 高周波で高い効率性
- 2MHz時の最大効率:93%(12VIN、3.3VOUT)
- 4MHz時の最大効率:90%(12VIN、3.3VOUT)
- 入力電圧範囲:2.8V~18V
- 出力電圧範囲:0V~(VIN − 0.5V)
- 最大13V出力のユニティ・ゲイン構成
- 最大連続出力電流
- LT83205:5A
- 高速最小スイッチオン時間:15ns
- 調整と同期が可能:300kHz~6MHz
- 精密リファレンス:リモート・センス付きの場合、全温度範囲で±0.7%
- ダイナミック出力電圧制御をサポート
- ピン選択可能な強制連続モードまたはパルススキップ・モード
- プログラム可能なパワー・グッド

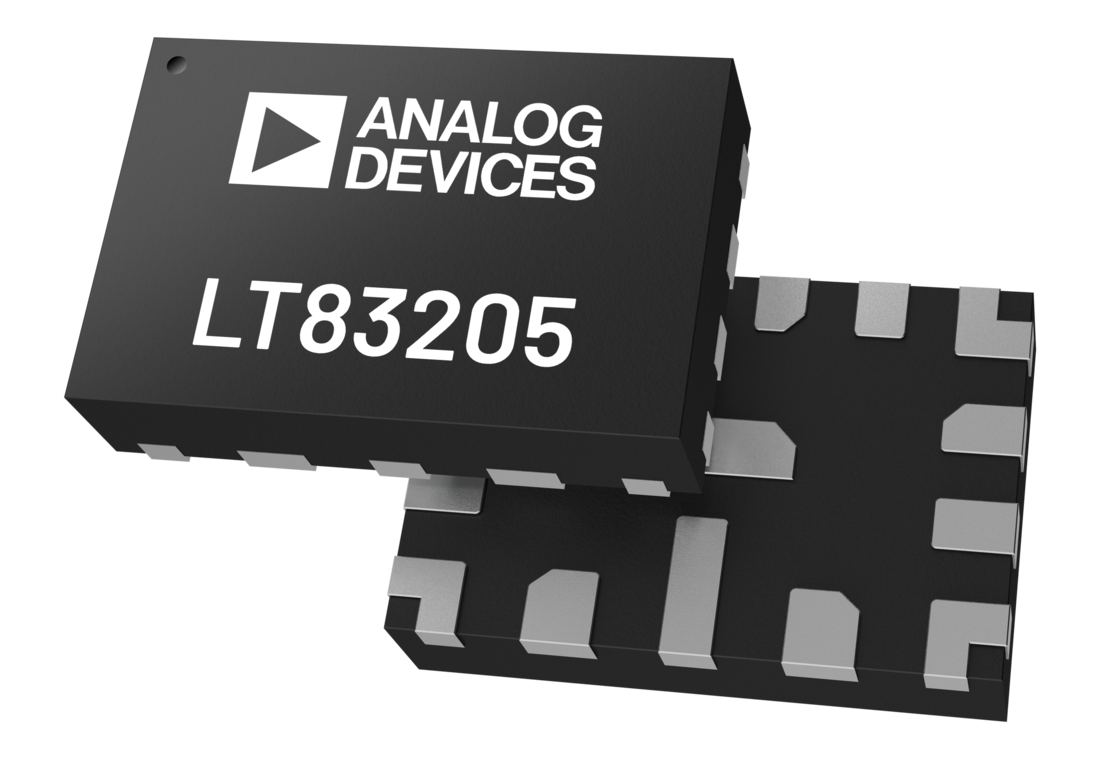

- 小型の15ピン3mm × 2mm LFCSPパッケージ
- ピン互換ファミリ:LT83201(1A)、LT83203(3A)、LT83205(5A)

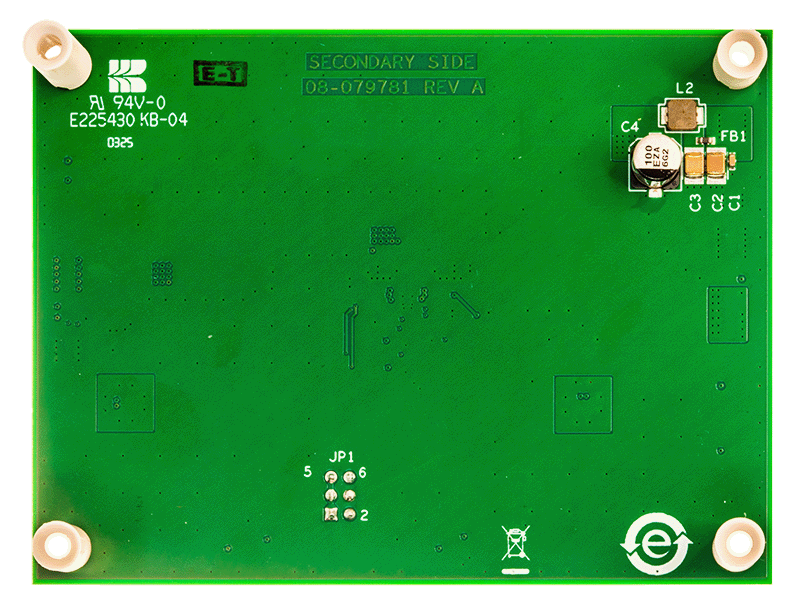

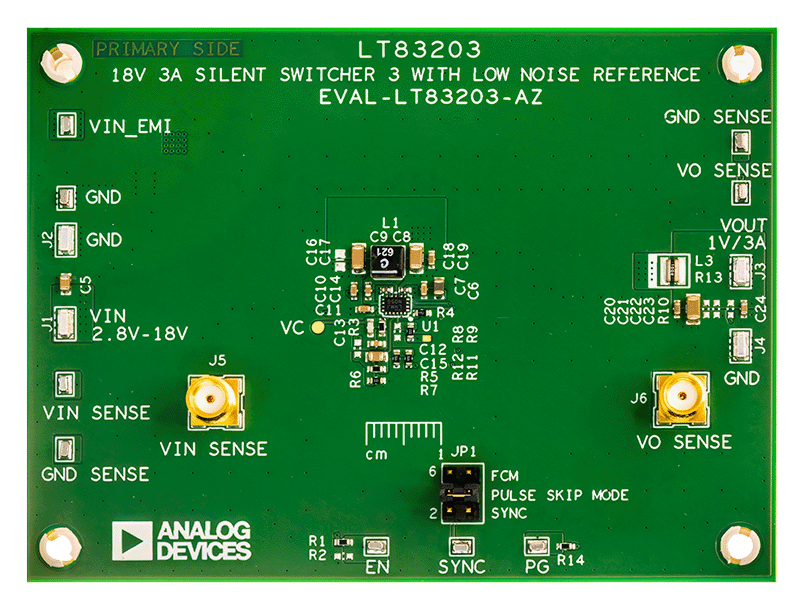

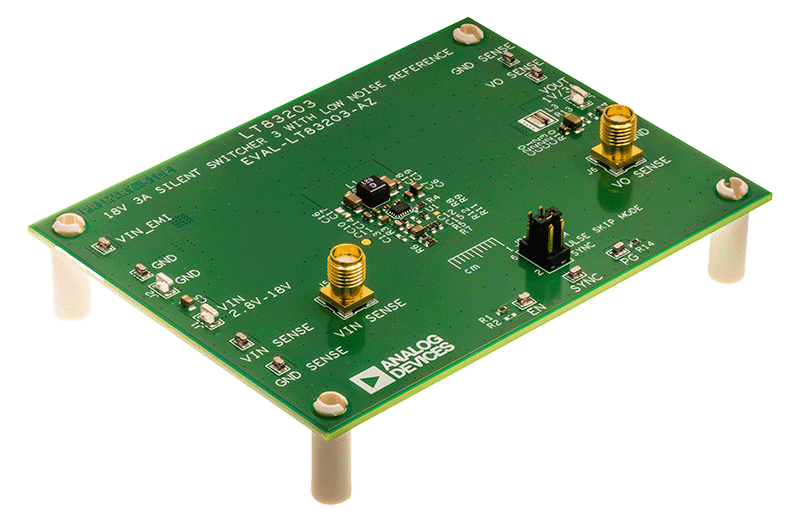

LT®83203/LT®83205同期整流式降圧レギュレータは、超低ノイズ・リファレンスとSilent Switcherアーキテクチャを組み合わせた独自の設計により、高い効率と優れた広帯域ノイズ性能の両方を実現します。
革新的な超低ノイズ・アーキテクチャにより、スイッチング・レギュレータで非常に低い周波数(0.1Hz~100kHz)の出力ノイズ性能が得られます。出力電圧を単一の抵抗で設定できるため、出力電圧に関係なく出力ノイズがほぼ一定になります。
Silent Switcherアーキテクチャは、高スイッチング周波数で高い効率を実現しながら、EMI放射を最小限に抑えます。
LT83203/LT83205は、同期スイッチング・レギュレータの高い変換効率によって効果が得られる、ノイズの影響を受けやすい大電流アプリケーションに適しています。
アプリケーション
- RF電源:PLL、VCO、ミキサー、LNA、PA
- 高速/高精度のADC/DAC
- 低ノイズ計測器
- 汎用電源
