LT8292

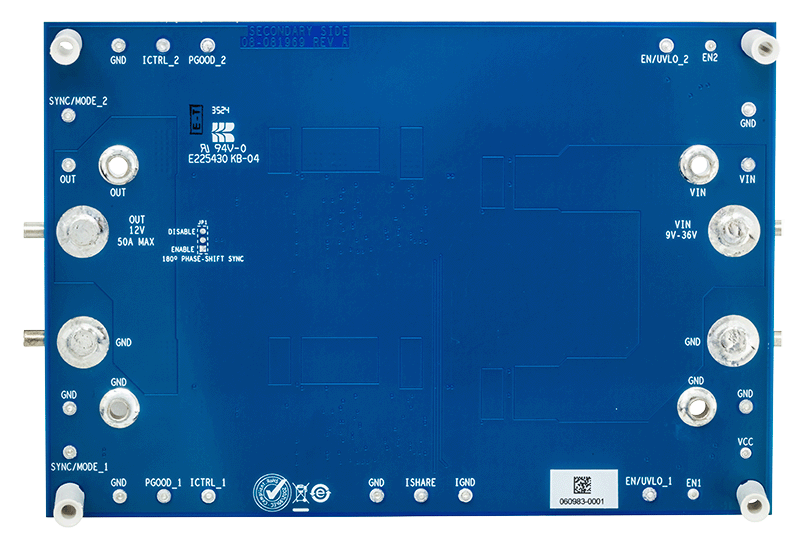

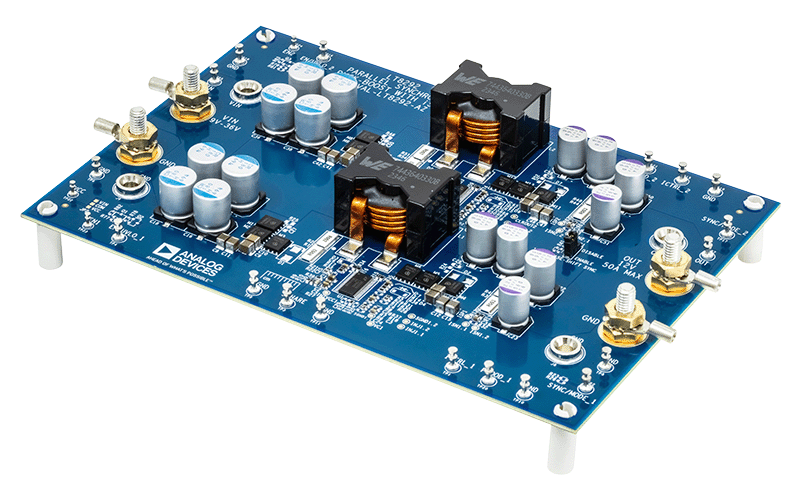

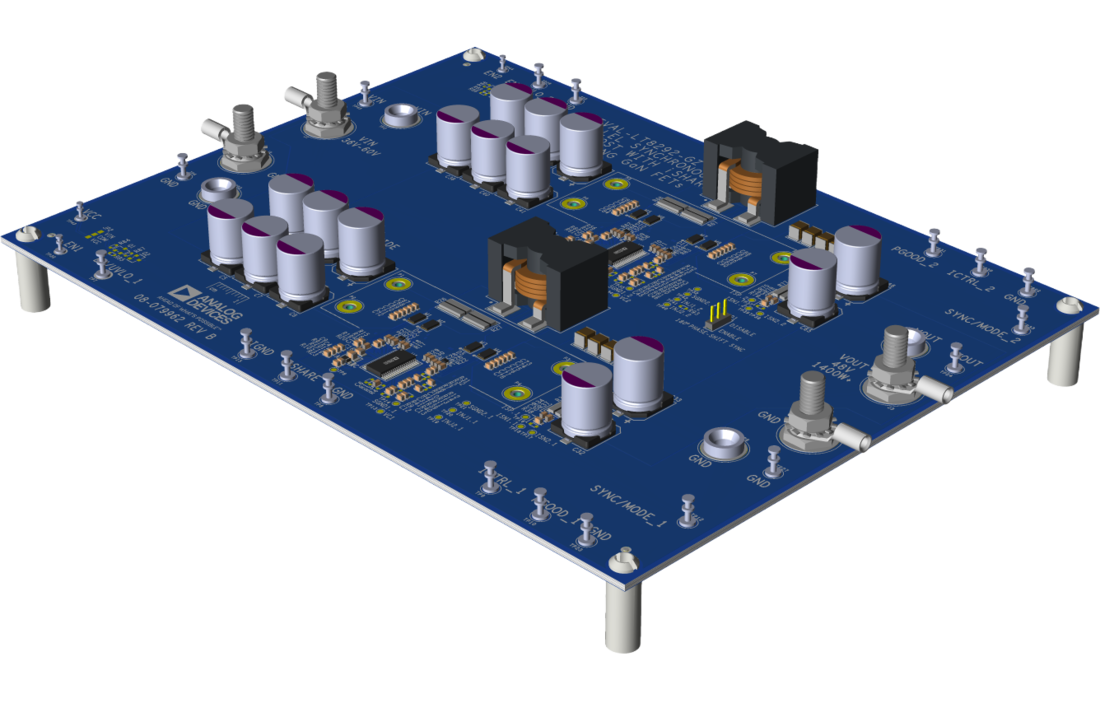

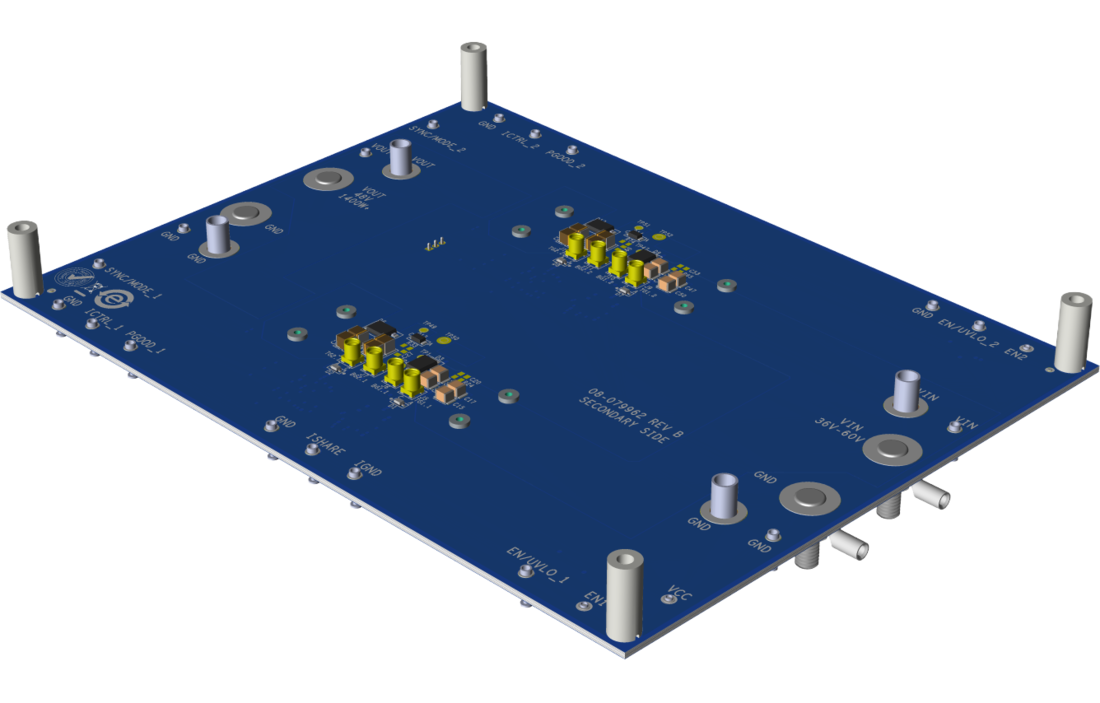

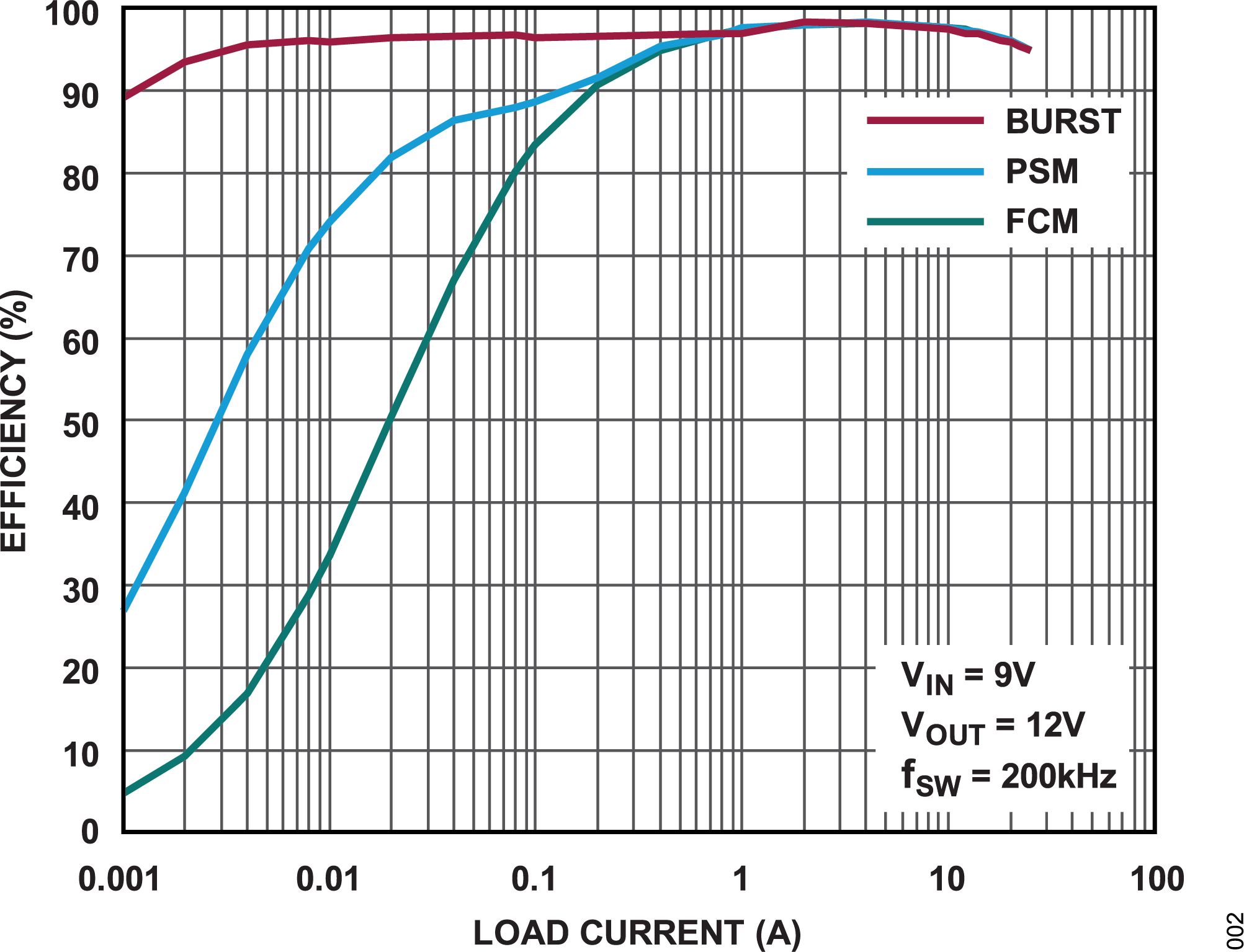

評価用回路EVAL-LT8292-AZは、LT®8292（並列接続可能な4スイッチ同期昇降圧コントローラ）を備えています。LT8292は、入力電圧が出力電圧より低い、高い、または等しい場合に、出力電圧と入出力電流をレギュレーションします。入力範囲が5.5V～60Vと広く、動作領域間の遷移がシームレスであるため、LT8292はオートモーティブ・システム、産業システム、テレコム・システムに適しています。昇降圧ピーク電流モード・アーキテクチャにより、調整可能かつ位相同期可能な100kHz～650kHzの固定周波数動作、または電磁干渉（EMI）を低減する内部スペクトラム拡散動作が可能です。さらに、LT8292はISHAREピンとIGNDピンを備えており、高電力アプリケーション向けにマルチICリーダーレス電流共有機能を実現します。

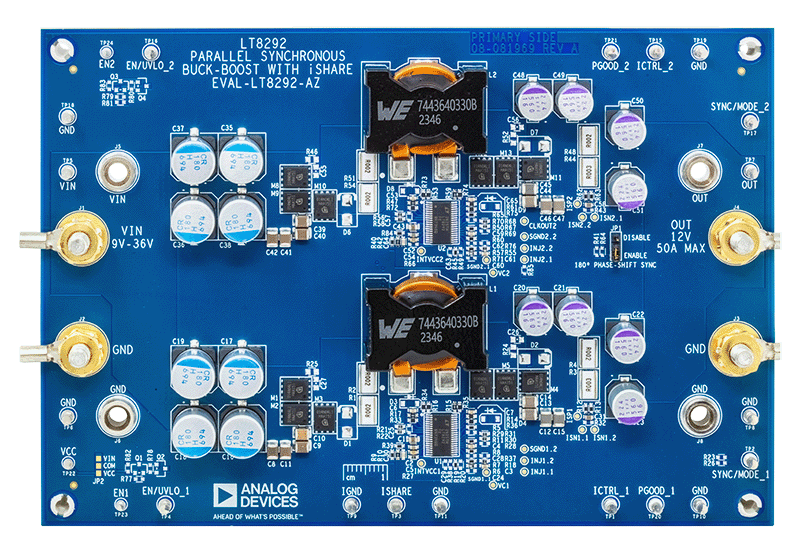

EVAL-LT8292-AZは9V～36Vの入力電圧範囲で動作し、12Vの出力を生成します。最大出力電流50Aにより、最大600Wの電力供給が可能になり、97%を超える効率が達成されます。このボードは、2つのLT8292を並列で使用し、両方とも100kHzに設定して、高い電力と効率を実現します。

出力電圧とEN/UVLOは、いずれも抵抗分圧器を使用して設定します。LT8292は1V～60Vの出力電源範囲に対応しており、許容誤差は2%です。EN/UVLOは、入力電圧が8.1Vを下回ると回路がオフになり、入力電圧が8.5Vを超えると回路がオンになるように設定されています。

LT8292は、スプリット・プルアップ／プルダウン・ゲート・ドライバと4つの選択可能なデッド・タイム設定を使用します。EVAL-LT8292-AZは、簡単な変更を加えるだけでこれらの機能を最適化できます。

PGOODステータス・フラグは、出力電圧が最終レギュレーション電圧の±8%以内であることを示します。

EVAL-LT8292-AZは、LT8392の5Vゲート・ドライブを補完して高効率を実現するMOSFETを備えています。4スイッチ・トポロジの入出力側では40V MOSFETが使用されています。セラミック・コンデンサは、小型で大きなリップル電流でも優れた機能を発揮するため、回路の入出力の両方に使用されています。入力／出力側にはセラミック・コンデンサに加えて、トランジェント中の入出力を安定させるための、バルク・アルミ・ポリマー・コンデンサも使用されています。

出力電流制限を最大に設定するには、100kΩ抵抗を介してICTRL入力をVREFピンまでプルアップします。電流制限を下げるには、ICTRLピンに外部電圧を適用します。SSピンにあるコンデンサは、ソフト・スタート時間を設定します。

高電力動作、並列機能、入力電圧5.5Vでの動作、4スイッチ昇降圧トポロジ、独自のピーク電流モード・アーキテクチャ、障害保護、出力電流制限により、LT8292は高電力電圧レギュレータ回路に適しています。

LT8292AFEは、熱強化型の38ピンTSSOPパッケージを採用しています。LT8292とその動作、およびアプリケーションの詳細は、この部品のデータシートに記載されています。評価用回路EVAL-LT8292-AZを適切に使用するため、このユーザ・ガイドと併せてLT8292のデータシートを必ず参照してください。この評価用回路は、データシートに記載された回路図例を含め、様々なアプリケーションに合わせて簡単に再構成できるように設計されています。ご不明な点については、テクニカルサポートまでお問い合わせください。

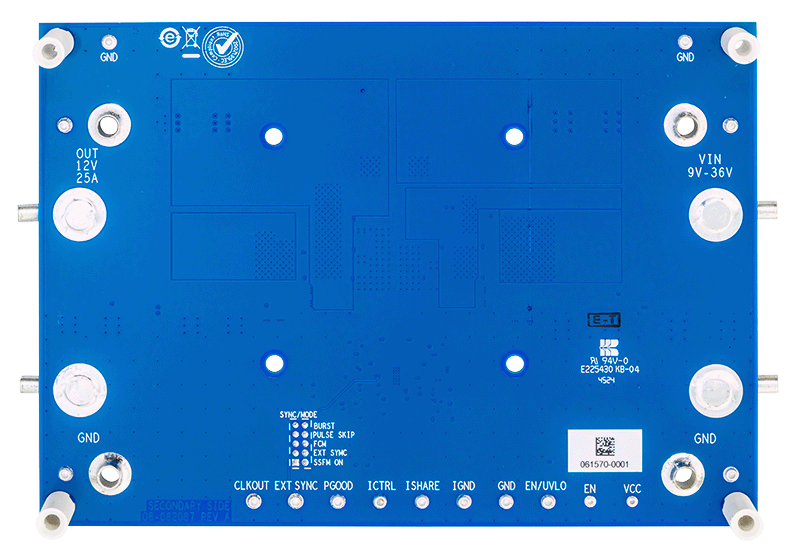

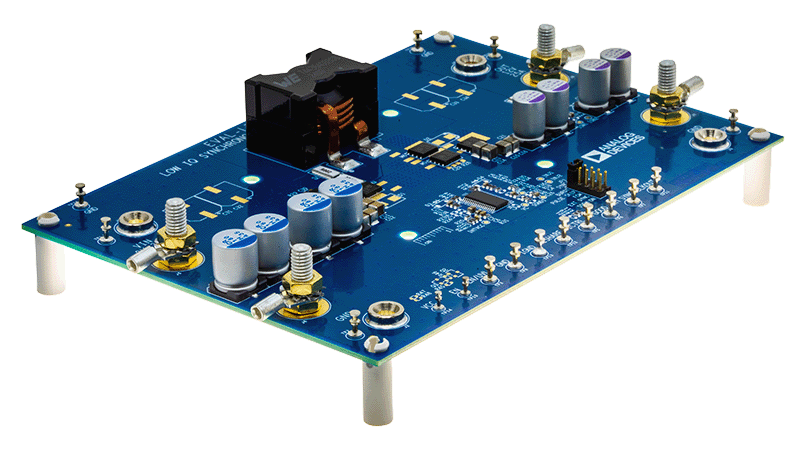

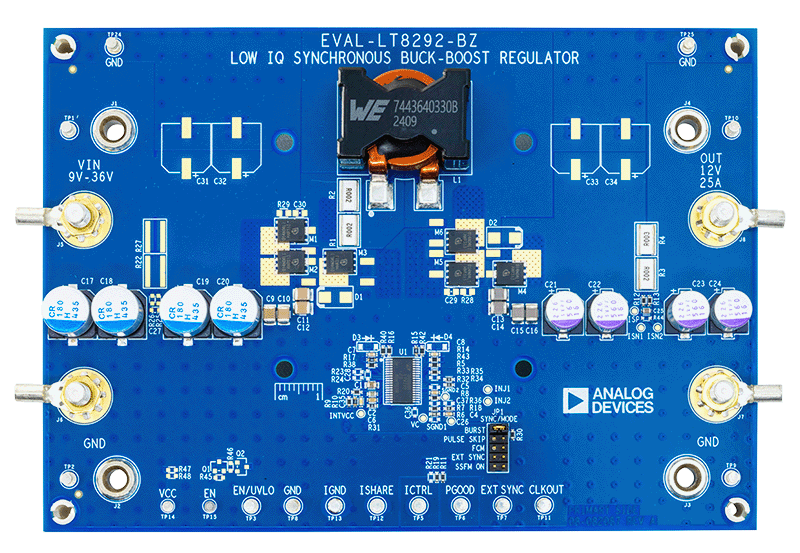

The evaluation circuit EVAL-LT8292-BZ features the LT^®8292: a parallelable 4-switch synchronous buck-boost controller. The LT8292 regulates the output voltage and output or input current from an input voltage below, equal to, or above the output voltage. With a wide 5.5V to 60V input range and a seamless transition between operating regions, the LT8292 is ideal for automotive, industrial, and telecom systems. The buck-boost peak current mode architecture allows adjustable phase-lockable 100kHz to 650kHz fixed frequency operation or internal spread spectrum operation for low electromagnetic interference (EMI). Additionally, the LT8292 features ISHARE and IGND pins, allowing for multi-IC leaderless current-sharing capabilities for higher-power applications.

The EVAL-LT8292-BZ operates from a 9V to 36V input voltage range and generates an output of 12V. A maximum output current of 25A allows up to 300W power delivery while achieving efficiencies that exceed 97%. The switching frequency is set to 100kHz to achieve high power and efficiency. The board can also be modified to support larger MOSFETs for higher power.

The output voltage and EN/UVLO are both programmed by resistor dividers. The LT8292 supports an output voltage range from 1V to 60V with a 2% tolerance. EN/UVLO is set so the circuit will turn off when the input voltage falls below 8.1V and will turn on when the input voltage rises above 8.5V. The LT8292 utilizes split pull-up/pull-down gate drivers and four selectable dead time settings. The EVAL-LT8292-BZ allows for simple alterations to optimize these features.The PGOOD status flag indicates when the output voltage is within ±8% of the final regulation voltage.

The EVAL-LT8292-BZ features MOSFETs that complement the 5V gate drive of the LT8292 to achieve high efficiency. 40V MOSFETs are used on the input and output sides of the four-switch topology. Ceramic capacitors are used at both the circuit input and output because of their small size and high ripple current capability. In addition to ceramic capacitors, there are bulk aluminum polymer capacitors on the input and output to make input and output stable during the transient period. The ICTRL input is pulled up to the VREF pin through a 100kΩ resistor to set the output current limit to its maximum, and an external voltage on the ICTRL pin can be used to lower the current limit. A capacitor at the SS pin programs soft-start.

High power operation, parallel capability, 5.5V input voltage operation, 4-switch buck-boost topology, proprietary peak current mode architecture, fault protection, and output current limiting make the LT8292 attractive for high power voltage regulator circuits.

The LT8292AFE is available in a thermally enhanced 38-lead TSSOP package. The LT8292 data sheet gives a complete description of this part, its operation, and applications information. The LT8292 data sheet must be read in conjunction with this user guide to properly use the evaluation circuit EVAL-LT8292-BZ. The evaluation circuit is designed to be easily reconfigured to suit other applications. Consult the factory for assistance.

Design files for this circuit board are available.
