LT3754

新規設計に推奨

16チャネル×50mA LEDドライバ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$5.07
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 最大45VのLEDストリング×50mA、16チャネルLEDドライバ
  • 広い入力電圧範囲：6V～40V
  • 20mAで±2.8%精度のLED電流整合（標準±0.7%）
  • 最大3000：1のTrue Color PWM™調光範囲
  • 1本の抵抗でLED電流を設定（10mA～50mA）
  • PVIN > VOUTでも安定化されるLED電流
  • LEDのVF対応の出力で最適な効率を実現
  • フォールト・フラグ＋オープンLEDストリングに対する保護
  • LEDピンとVOUT間の短絡保護
  • 並列チャネルにより、さらに大きなLED電流が可能
  • 温度に対するLED電流のディレーティングをプログラム可能
  • ヒステリシスをプログラム可能な高精度の低電圧ロックアウト・スレッショルド
  • プログラム可能な周波数（100kHz～1MHz）
  • 外部クロックに同期可能
LT3754
16チャネル×50mA LEDドライバ

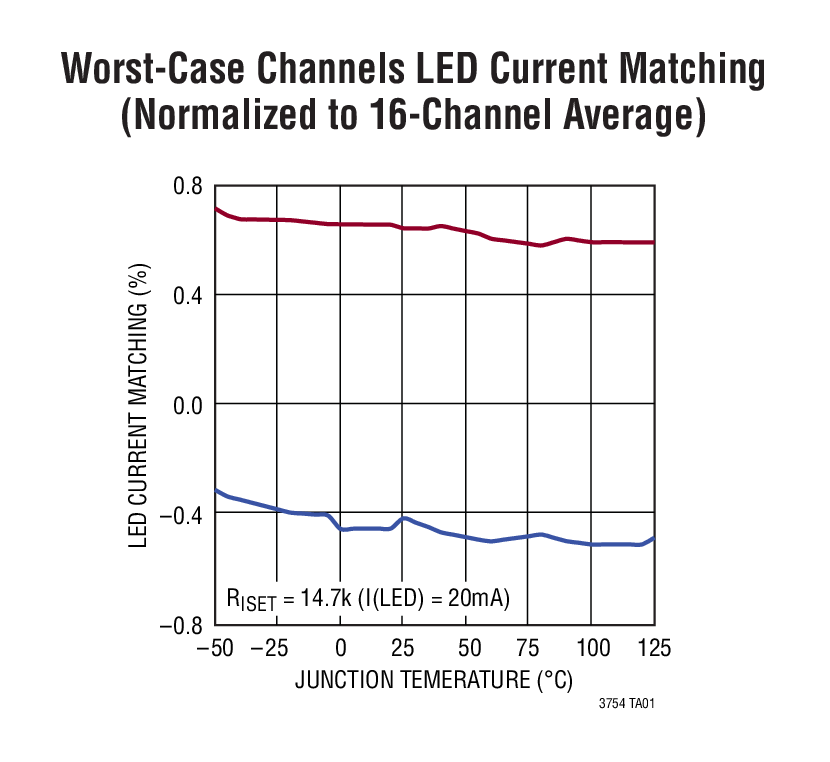

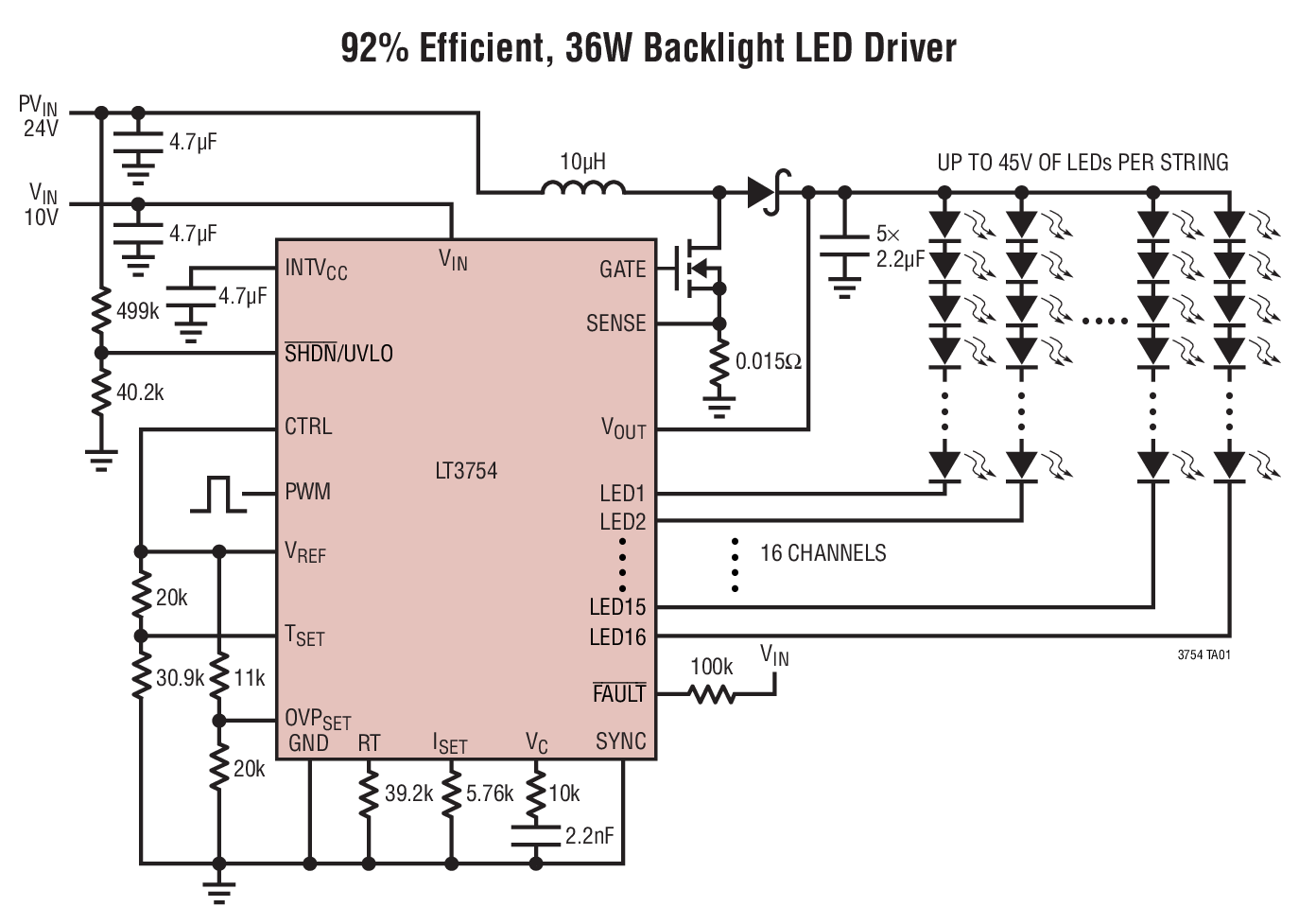

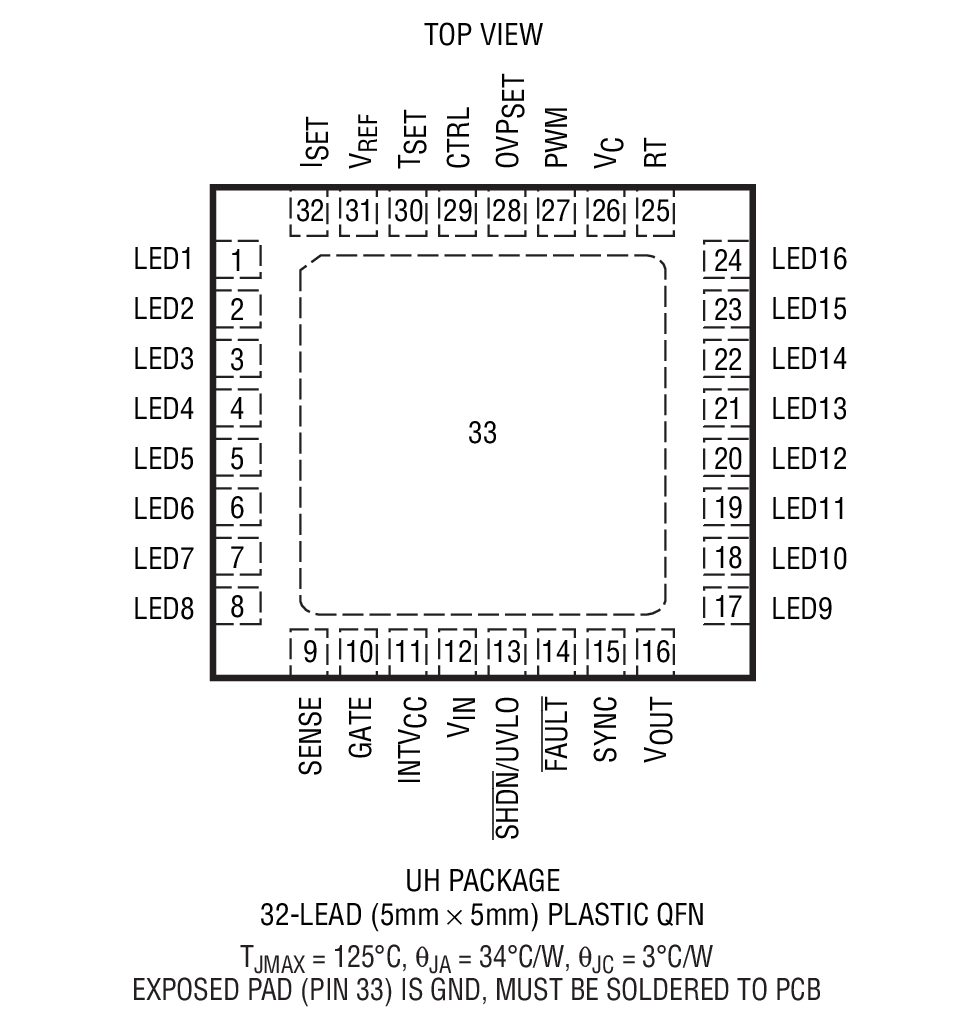

92% Efficient, 36W Backlight LED Driver Worst-Case Channels LED Current Matching (Normalized to 16-Channel Average) Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
TimerBlox 1
LTC6992-1
製造中 TimerBlox 電圧制御パルス幅変調器(PWM)
デジタル温度センサー 1
LTC2991
新規設計に推奨 I2C インタフェース搭載のオクタル電圧、電流、温度モニタ
マルチチャンネル電圧出力D/Aコンバータ 1
LTC2634
製造中 10ppm/°Cリファレンス内蔵のクワッド12/10/8ビット、レール・トゥ・レール DAC
電源モニタ 1
LT2940
製造中 電力・電流モニタ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT3754
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1436A

LT3754EUH Demo Board | 16-Channel Boost LED Driver, 20V ≤ VIN ≤ 28V, VLED = 55V @ 50mA

今すぐ購入 詳細を表示

製品詳細

DC1436A is a 16-Channel High Voltage Boost LED Driver featuring the LT3754. The LT3754 drives up to 50mA per string and has a maximum LED string voltage of 45V. The VIN terminal is powered from an 8V to 14V input supply and is distinct from the 24V PVIN supply (20V to 28V) for best thermal performance. Overvoltage protection is set at 55V in case the LEDs are removed from the circuit. If the LEDs are opened, the FAULT terminal output flag goes low and reports the fault condition. If one or more of the 16 LED channels is not used, its LED pin or terminal should be tied to VOUT (LED+) to disable it. Multiple channels can be tied in parallel by tying their LED1-LED16 pins together.
DC1436A
LT3754EUH Demo Board | 16-Channel Boost LED Driver, 20V ≤ VIN ≤ 28V, VLED = 55V @ 50mA

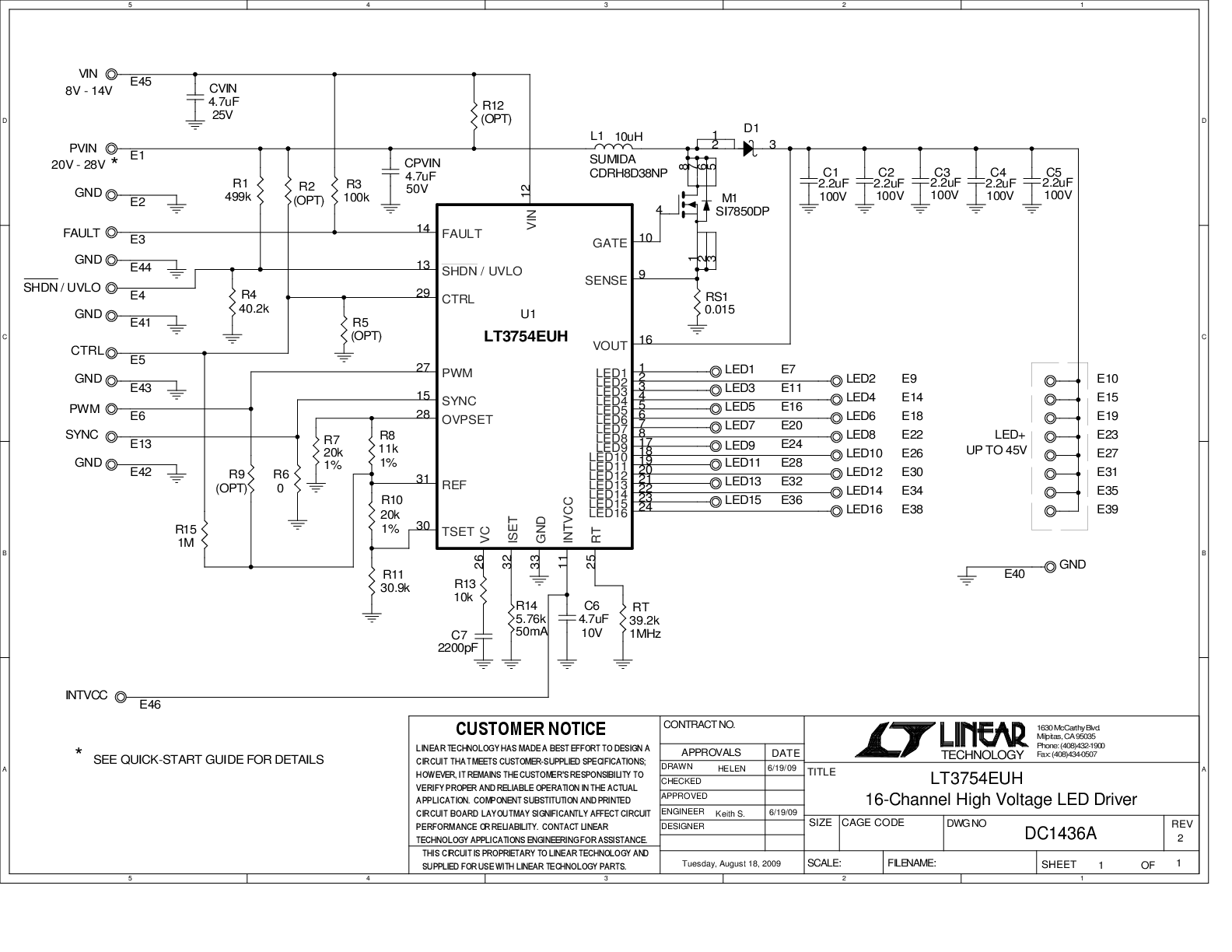

DC1436A - Schematic
