LT3745

製造中

降圧コントローラ付き16チャネル50mA LEDドライバ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$5.90
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 入力電源電圧範囲： 6V～55V
  • 16の独立したLED出力：最大75mA/36V
  • 50mAでのLED電流整合： ±3% (標準±1%)
  • 6ビット・ドット補正電流調整
  • 12ビット・グレースケールPWM調光
  • 最小LEDオン時間： 0.5μs
  • LEDバス電圧の適応制御により高効率を達成
  • カスケード接続可能な30MHzシリアル・データ・インタフェース
  • 診断および保護機能： 個々のオープン/短絡LEDおよび過温度フォールト
  • 40ピン6mm × 6mm QFNパッケージ
LT3745
降圧コントローラ付き16チャネル50mA LEDドライバ
16-Channel LED Driver, 1MHz Buck, 10 LEDs, 25mA to 75mA per Channel, 500Hz 12-Bit Dimming Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
I<sup>2</sup>C & SMBus バス・バッファ、アクセラレータ & マルチプレクサ 1
LTC4311
製造中 低電圧I2C/SMBusアクセラレータ
オフライン力率補正（PFC）コントローラ 1
LT3798
製造中 アクティブPFC機能を備えたオプトカプラ不要の絶縁型フライバック・コントローラ
デジタル温度センサー 1
LTC2991
新規設計に推奨 I2C インタフェース搭載のオクタル電圧、電流、温度モニタ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT3745
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1608A

LT3745 Demo Board | Three 16-Channel Buck RGB LED Drivers, Requires DC590B, 9V ≤ VIN ≤ 40V, VLED = 3.4V or 4.2V @ 50mA per Channel

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1608A features the LT3745, a 16-channel 50mA buck LED driver controller and serial interface. Each channel drives a single LED. Three LT3745's are connected in series with each one controlling a color in a 16 LED RGD array. Each channel has an individually adjustable 12-bit (4096-step) grayscale PWM dimming control and a 6-bit (64-step) dot correction current adjustment.


The demo board input voltage range is 9V to 40V and the buck controller outputs 3.4V or 4.2V depending on the color of the LED.
DC1608A
LT3745 Demo Board | Three 16-Channel Buck RGB LED Drivers, Requires DC590B, 9V ≤ VIN ≤ 40V, VLED = 3.4V or 4.2V @ 50mA per Channel

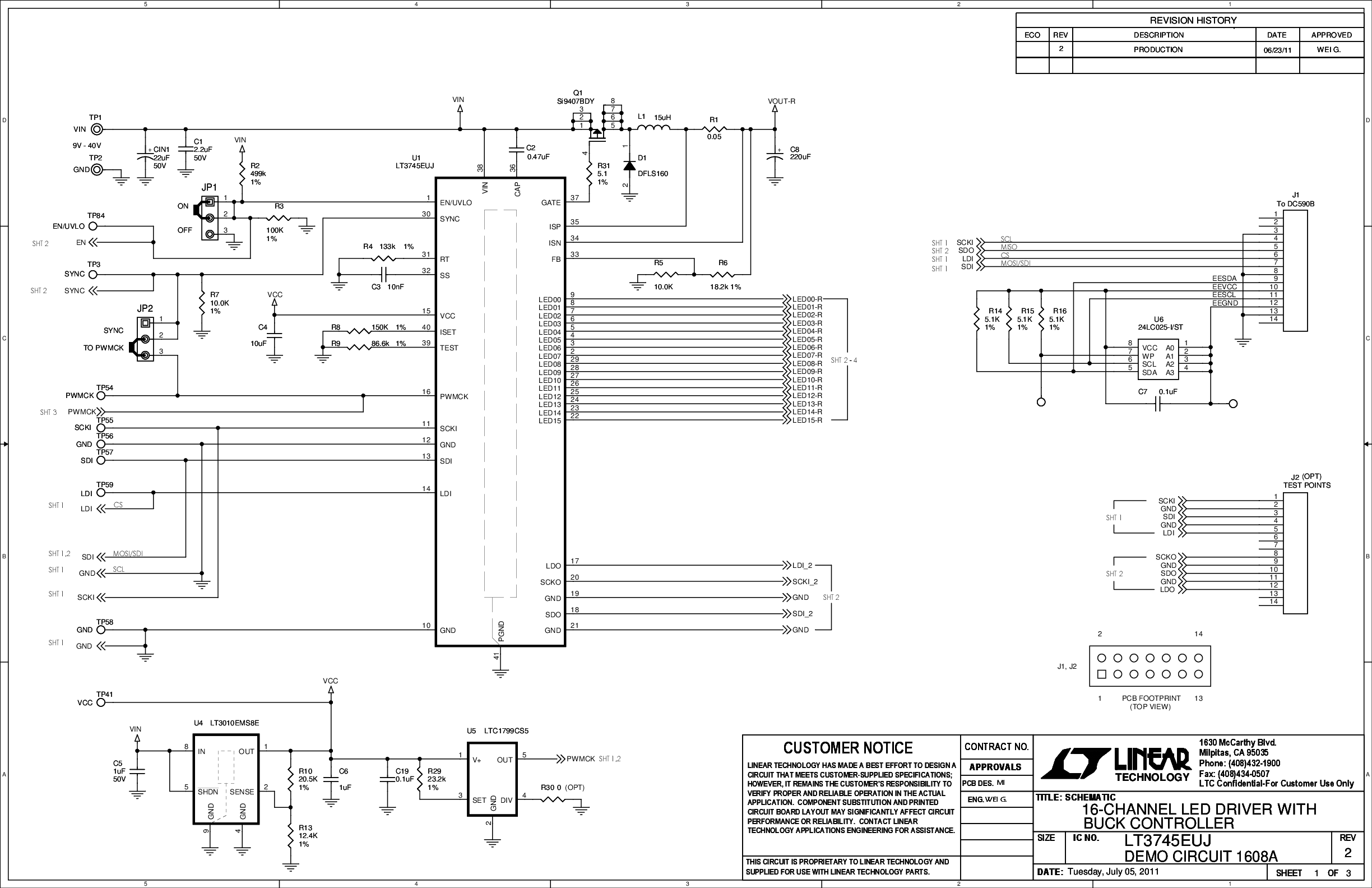

DC1608A - Schematic
