LT3519

製造中

ショットキー・ダイオード搭載のLED ドライバ

データシート
製品セレクション・テーブル
製品モデル
12
1Ku当たりの価格
最低価格：$3.02
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 最大3000:1 のTrue Color PWM™ 調光
  • 広い入力電圧範囲
    • 3V～30V動作
    • 40Vまでの過渡電圧保護
  • レール・トゥ・レールLED 電流検出： 0V～45V
  • 45V、750mA スイッチ内蔵
  • ショットキー・ダイオード内蔵
  • 定電流および定電圧レギュレーション
  • トポロジー：昇圧、SEPIC、昇降圧モード、降圧モード
  • オープンLED保護とオープンLED状態ピン
  • ヒステリシスを備えた低電圧ロックアウトをプログラム可能
  • 固定周波数： 400kHz (LT3519)、1MHz (LT3519-1)、2.2MHz (LT3519-2)
  • 内部補償
  • CTRL ピンによりアナログ調光を実現
  • 低シャットダウン電流： <1μA

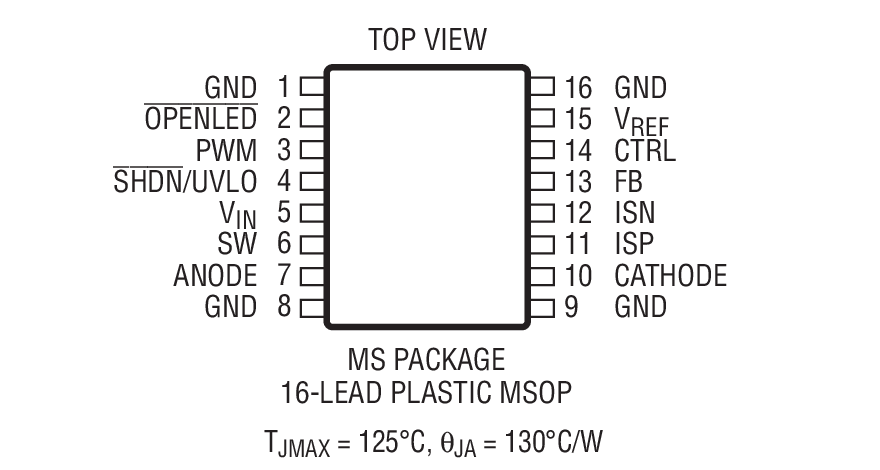

  • 16ピンMSOPパッケージ
LT3519
ショットキー・ダイオード搭載のLED ドライバ

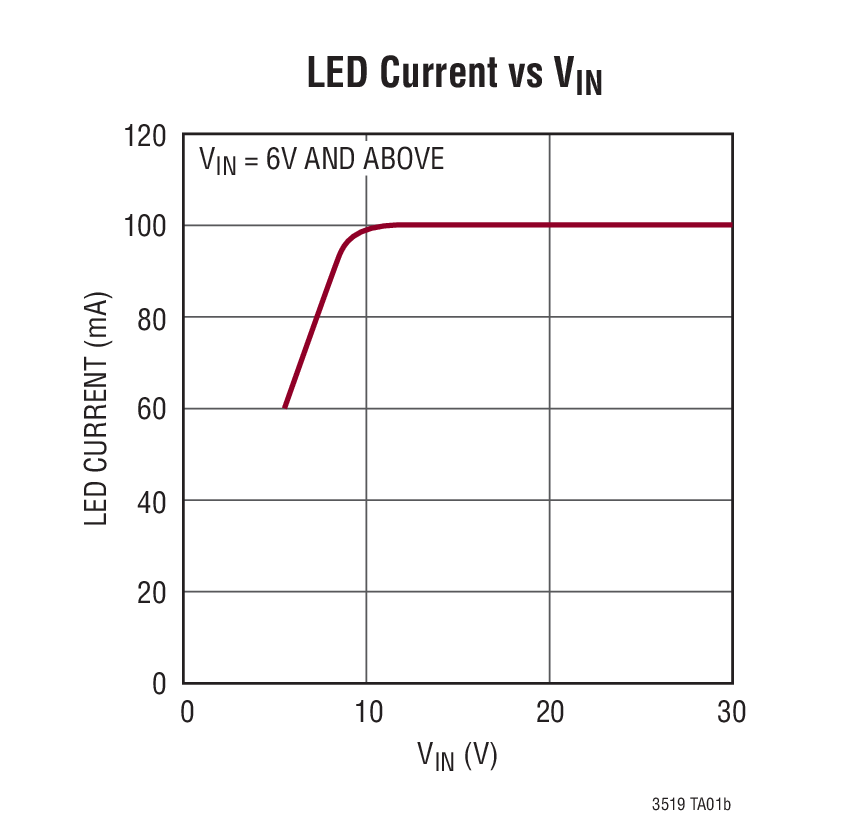

4W Boost Automotive LED Driver LED Current vs VIN Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
TimerBlox 1
LTC6992-1
製造中 TimerBlox 電圧制御パルス幅変調器(PWM)
アナログ温度センサー 1
LTC2997
製造中 リモート/内部温度センサ
サージ・ストッパ、過電圧および過電流保護 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
マルチチャンネル電圧出力D/Aコンバータ 1
LTC2657
製造中 最大10ppm/°C のリファレンスを内蔵したオクタルI2C 16ビット・レール・トゥ・レールDAC
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 4

下記製品はLTspiceで使用することが出来ます。:

  • LT3519
  • LT3519-1
  • LT3519-2
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1612A-B

LT3519EMS-2 Demo Board | SEPIC LED Driver, 2.2MHz fSW, 6V ≤ VIN ≤ 24V, VLED = 16V @ 150mA

今すぐ購入 詳細を表示

製品詳細

Demonstration Circuit 1612A is a fully integrated LED driver with 750mA switch current featuring the LT3519-1 (1MHz switching) and the LT3519-2 (2.2MHz switching). The multitopology LT3519 operates with an input voltage up to 30V (40V transients) but the demo board has open LED protection set at 18V. The board is optimized to drive an LED string of up to 16V at 150mA in a SEPIC topology. The demo board operates from a 6V to 24V input voltage range.


LT3519 features in a low-side integrated 45V 750mA power switch, integrated catch diode, integrated compensation, 3000:1 PWM dimming ratio, overvoltage protection, shutdown control pin and analog LED current dimming control.

eval board
schematic 2
DC1612A-A

LT3519EMS-1 Demo Board | SEPIC LED Driver, 1MHz fSW, 6V ≤ VIN ≤ 24V, VLED = 16V @ 150mA

今すぐ購入 詳細を表示

製品詳細

Demonstration Circuit 1612A is a fully integrated LED driver with 750mA switch current featuring the LT3519-1 (1MHz switching) and the LT3519-2 (2.2MHz switching). The multitopology LT3519 operates with an input voltage up to 30V (40V transients) but the demo board has open LED protection set at 18V. The board is optimized to drive an LED string of up to 16V at 150mA in a SEPIC topology. The demo board operates from a 6V to 24V input voltage range.


LT3519 features in a low-side integrated 45V 750mA power switch, integrated catch diode, integrated compensation, 3000:1 PWM dimming ratio, overvoltage protection, shutdown control pin and analog LED current dimming control.

eval board
schematic 3
DC1482A

LT3519EMS Demo Board | Boost LED Driver with Integrated Schottky Diode, 6V ≤ VIN ≤ 30V, VLED = 38V @ 100mA

今すぐ購入 詳細を表示

製品詳細

Demonstration Circuit 1482 is a fully integrated, multitopology LED driver with a 45V, 750mA power switch featuring the LT3519. The board is optimized to drive a 100mA LED string from a 6V to 30V input power supply using a boost topology.The DC1482 has overvoltage protection at just above 40V if the LEDs are open or not properly attached to the terminals on the PCB.


The high input voltage range, integrated low-side power switch and catch diode, integrated compensation, low voltage floating current sense amplifier, high PWM dimming ratio, overvoltage protection, shutdown control pin, analog LED current dimming control, and fixed 400kHz switching frequency make the LT3519 an extremely versatile and powerful LED driving IC.
DC1612A-B
LT3519EMS-2 Demo Board | SEPIC LED Driver, 2.2MHz fSW, 6V ≤ VIN ≤ 24V, VLED = 16V @ 150mA

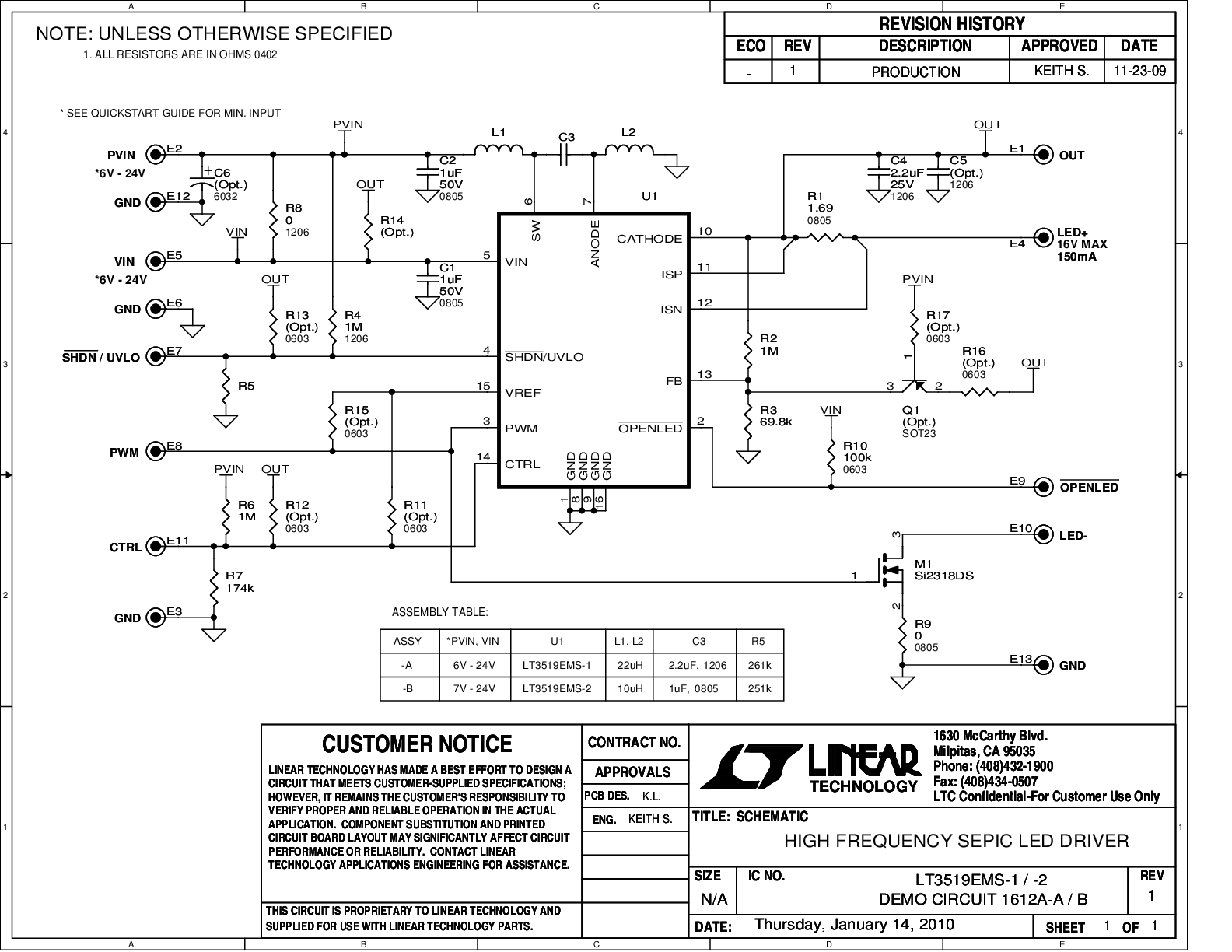

DC1612A-A - Schematic
DC1612A-A
LT3519EMS-1 Demo Board | SEPIC LED Driver, 1MHz fSW, 6V ≤ VIN ≤ 24V, VLED = 16V @ 150mA
DC1612A-A - Schematic
DC1482A
LT3519EMS Demo Board | Boost LED Driver with Integrated Schottky Diode, 6V ≤ VIN ≤ 30V, VLED = 38V @ 100mA

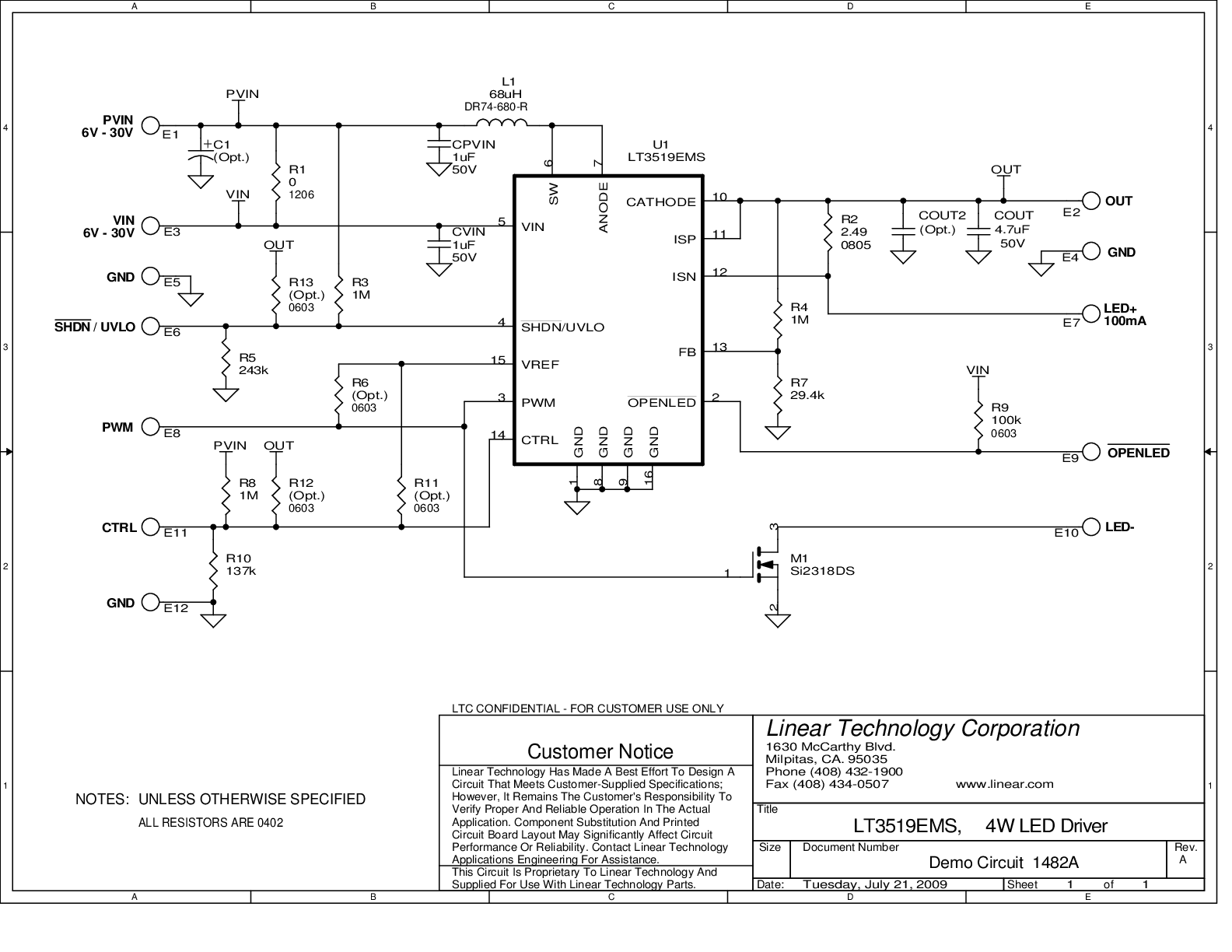

DC1482A - Schematic
