LT3466-1

製造中

3mm×3mm DFNパッケージの白色LEDドライバと昇圧コンバータ

データシート 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$2.42
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 3.6V電源で最大10個の白色LEDをドライブ
  • 2つの個別の昇圧DC/DCコンバータ
  • 出力の調光とシャットダウンを個別に制御
  • 出力電圧精度（昇圧コンバータ）：±1.5%
  • LED電流プログラミング精度：±4%
  • ショットキー･ダイオードを内蔵
  • ソフトスタート機能搭載により、突入電流を排除
  • 出力過電圧保護（最大39.5VのVOUT）
  • 最大2MHzの固定周波数
  • 3.6V電源、15mAで8個の白色LEDをドライブ時の効率：83%
  • 広い入力電圧範囲：2.7V～24V
  • 小型（3mm×3mm）10ピンDFNパッケージ
LT3466-1
3mm×3mm DFNパッケージの白色LEDドライバと昇圧コンバータ
Li-Ion Powered Driver for 6 White LEDs and OLED Display Conversion Efficiency Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT3466
  • LT3466-1
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC915A

LT3466EDD-1 Demo Board | Boost LED Driver Plus LCD Bias Supply, 2.7V ≤ VIN ≤ 14V, VLED up to 34V @ 15mA, VLCD Bias = ±15V @ 10mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit DC915 features the LT3466-1 high efficiency boost white LED driver and a step-up converter. There is one LED driver output for 6 or 8 WLEDs and a separate DC/DC converter that generates outputs for the LCD bias. VO1 drives 8 LEDs in series with 15mA LED current and VO2/VO3 can delivery ±15V at 10mA current. If the charge-pump circuitry which generates VO3 is removed (C4, C5 and D1), VO2 can deliver over 35mA of current. The input voltage range is 3V to 14V, but can go as low as 2.7V with slightly reduced output current.
DC915A
LT3466EDD-1 Demo Board | Boost LED Driver Plus LCD Bias Supply, 2.7V ≤ VIN ≤ 14V, VLED up to 34V @ 15mA, VLCD Bias = ±15V @ 10mA

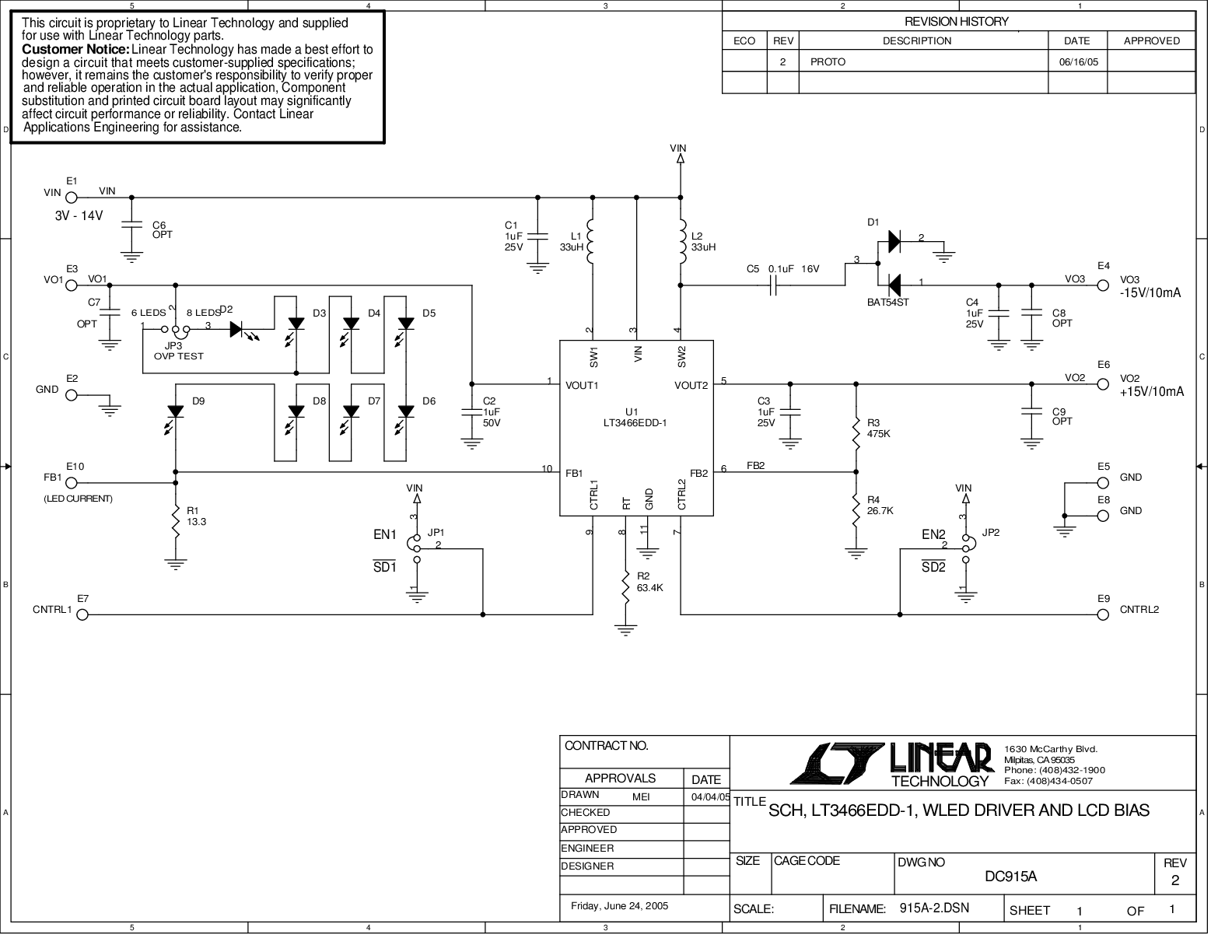

DC915A - Schematic
