LT3463

製造中

ショットキー・ダイオード内蔵のデュアル・マイクロパワーDC/DCコンバータ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$2.79
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 十分に安定化された正電圧および負電圧出力を生成
  • 低消費電流：
    • アクティブ･モード時20μA/コンバータ
    • シャットダウン・モード時 1μA以下
  • 42Vのパワー・スイッチを内蔵
  • 42Vのショットキー・ダイオードを内蔵
  • 低VCESATスイッチ：180mV@150mA
  • 入力電圧範囲：2.4V～15V
  • 高出力電圧：最大±40V
  • 高さの低い（0.8mm）3mm×3mm DFNパッケージ
LT3463
ショットキー・ダイオード内蔵のデュアル・マイクロパワーDC/DCコンバータ
CCD Bias Supply (15V, –8V) Efficiency and Power Loss Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

アプリケーション・ノート 1

デザイン・ノート 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT3463
  • LT3463A
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
SCP-LT3463-EVALZ

LT3463シグナル・チェーン評価用ボード | ショットキー内蔵デュアル・マイクロパワー・ブースト／反転

今すぐ購入 詳細を表示

製品詳細

デモ回路SCP-LT3463-EVALZは、複数のシグナル・チェーンに給電するため正負2極の安定化電圧を生成するよう設計された、デュアル出力DC/DCコンバータです。正電圧レギュレータはブースト・コンバータ（出力20V）で、負電圧レギュレータは反転チャージ・ポンプ（出力–20V）です。

シグナル・チェーン電源シリーズの他のすべてのボードと同様、このボードも他のSCPボードに簡単に接続可能で、シグナル・チェーン電源システム一式を構築できるよう設計されており、低消費電力シグナル・チェーンの迅速な評価を実現できます。このボードを評価するには、以下の汎用SCPハードウェアが必要になります。

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-5X1-EVALZ



SCPシリーズのデモ・ボードを正しく評価するには、SCPコンフィグレータ付属ソフトウェアが必要です。SCPコンフィグレータは、設計に適したボードとトポロジの選択に役立ちます。

デモ・マニュアルには、LT3463の動作や設定に関する重要な詳細情報は記載されていない点に注意してください。部品の詳細については、LT3463のデータシートを参照してください。

eval board
schematic 4
DC679A

LT3463EDD | Dual Output Converter, 2 Circuits, VIN = 2.7V to 6V, ±20VOUT @ 9mA and ±20VOUT @ 13mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 679 features the LT3463EDD in two circuits. One circuit is optimized for small size (9mA max output current) and the other for high performance (13mA max  output current). Both circuits are dual output ±20V voltage regulators with a 2.7V to 6V input voltage range. The positive regulator is a boost converter and the negative rail is an inverting charge pump.
SCP-LT3463-EVALZ
LT3463シグナル・チェーン評価用ボード | ショットキー内蔵デュアル・マイクロパワー・ブースト／反転

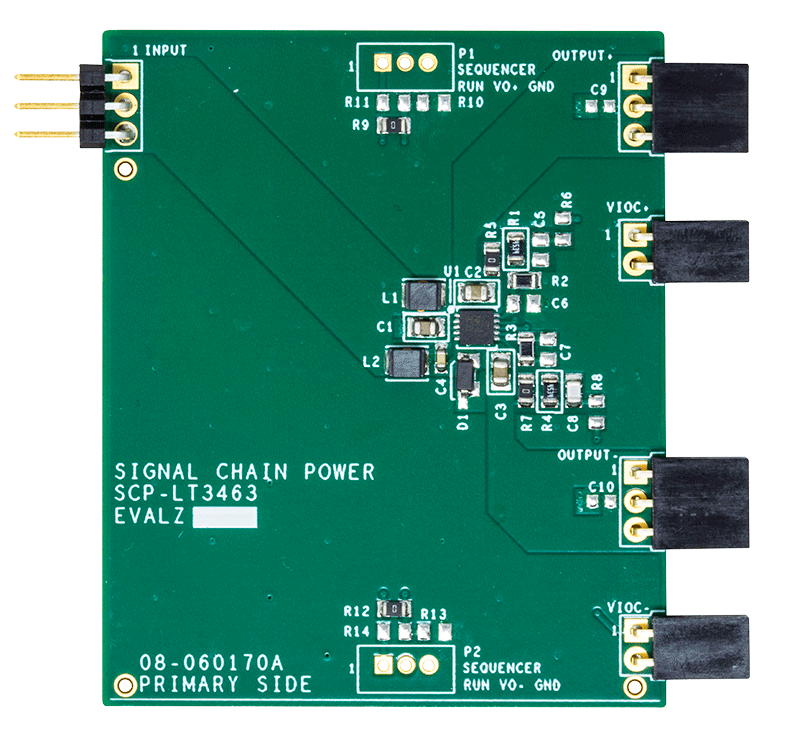

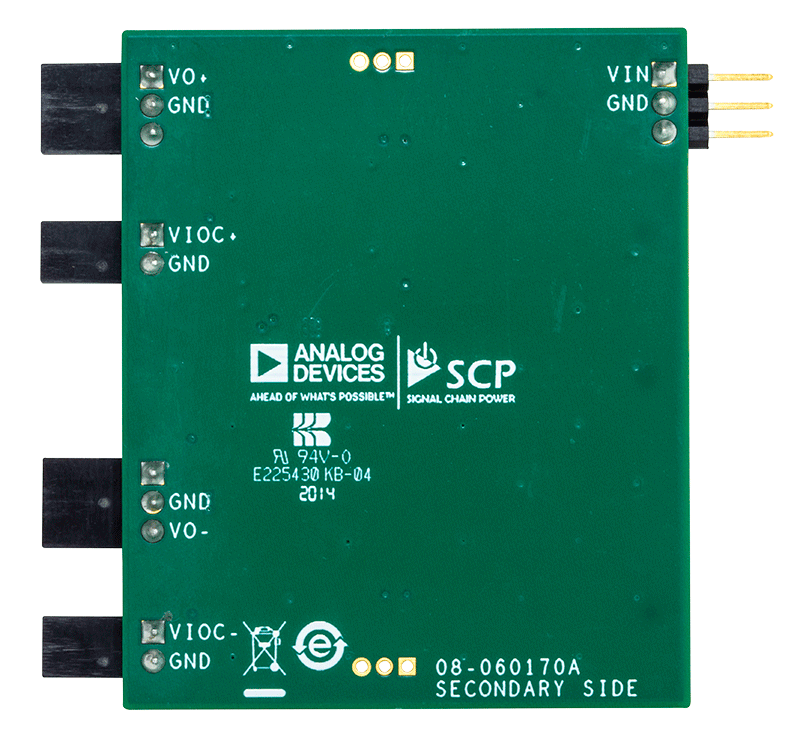

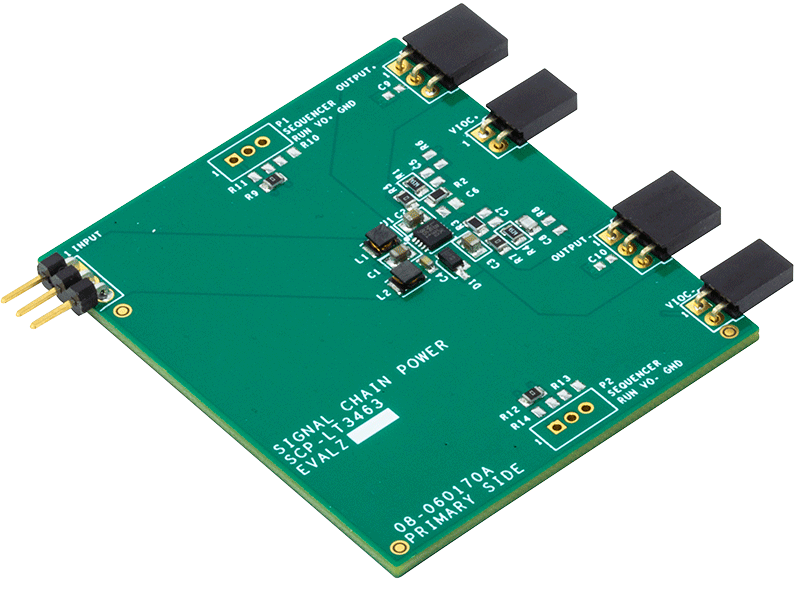

LT3463 Signal Chain Evaluation Board LT3463 Signal Chain Evaluation Board - Top View LT3463 Signal Chain Evaluation Board - Bottom View
DC679A
LT3463EDD | Dual Output Converter, 2 Circuits, VIN = 2.7V to 6V, ±20VOUT @ 9mA and ±20VOUT @ 13mA

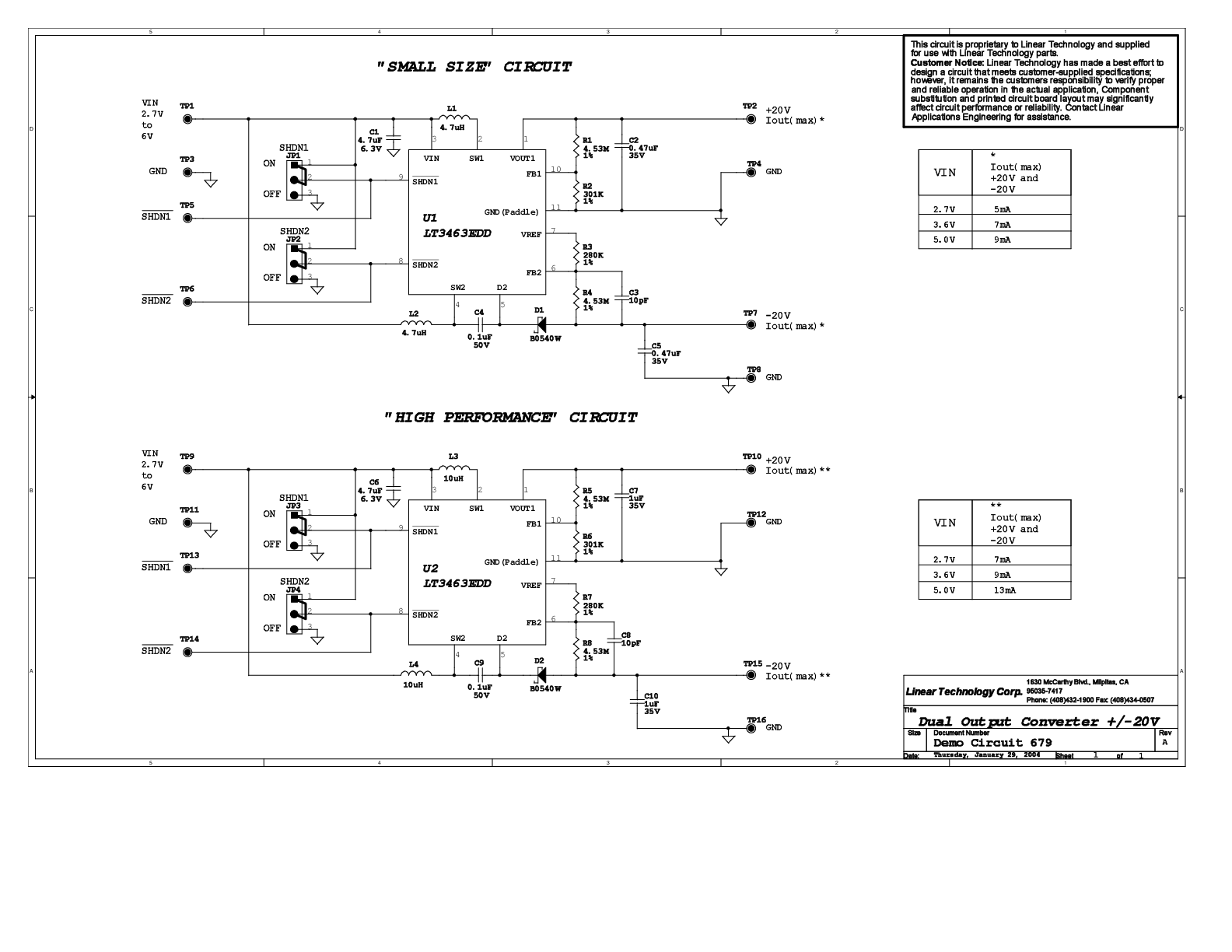

DC679A - Schematic
