LT3383

新規設計に推奨

4個の降圧スイッチング・レギュレータと3個のLDOリニア電圧レギュレータを備えたマルチ出力パワー・マネージメント・ソリューション

データシート (Rev. B)

製品セレクション・テーブル

製品モデル: 10
1Ku当たりの価格: 最低価格：$5.06

Viewing:

製品の詳細

4個の調整可能な高効率ステップダウンDC/DCコンバータ：2.5A、2.5A、1.5A、1.5A
3個の300mA LDOレギュレータ（2個は調整可能）
独立したイネーブル・ピン・ストラップ・シーケンス
パワーグッド
2.25MHzのスイッチング周波数
12µAスタンバイ電流
150°C T_Jで動作（LT3383H）
サイド・ウェッタブル40ピン6mm × 6mm QFNパッケージ

製品モデル: 10
1Ku当たりの価格: 最低価格：$5.06

ドキュメント

データシート 2

LT3383: Multioutput Power Management Solution with 4 Buck Switching and 3 LDO Linear Regulators Data Sheet (Rev.B) 03/16/2020

LT3383: 4つの降圧スイッチング･レギュレータと3つのLDOリニア電圧レギュレータを内蔵した多出力パワー・マネージメント・ソリューションデータシート 03/16/2020

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LT3383EUJM#PBF	40-Lead QFN (6mm x 6mm, Plastic Side Wettable)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3383EUJM#TRPBF	40-Lead QFN (6mm x 6mm, Plastic Side Wettable)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3383HUJM#PBF	40-Lead QFN (6mm x 6mm, Plastic Side Wettable)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3383HUJM#TRPBF	40-Lead QFN (6mm x 6mm, Plastic Side Wettable)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3383HUJM#WPBF	40-Lead QFN (6mm x 6mm, Plastic Side Wettable)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3383HUJM#WTRPBF	40-Lead QFN (6mm x 6mm, Plastic Side Wettable)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3383IUJM#PBF	40-Lead QFN (6mm x 6mm, Plastic Side Wettable)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3383IUJM#TRPBF	40-Lead QFN (6mm x 6mm, Plastic Side Wettable)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3383IUJM#WPBF	40-Lead QFN (6mm x 6mm, Plastic Side Wettable)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3383IUJM#WTRPBF	40-Lead QFN (6mm x 6mm, Plastic Side Wettable)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

2 14, 2025 - 25_0016 Bond Wire Change from Gold to Copper Wire (Notification Only)
		PCN25_0016_Form Material_Report Qualification Results Summary
LT3383EUJM#PBF	製造中
LT3383EUJM#TRPBF	製造中
LT3383HUJM#PBF	製造中
LT3383HUJM#TRPBF	製造中
LT3383HUJM#WPBF	製造中
LT3383HUJM#WTRPBF	製造中
LT3383IUJM#PBF	製造中
LT3383IUJM#TRPBF	製造中
LT3383IUJM#WPBF	製造中
LT3383IUJM#WTRPBF	製造中

これは最新改訂バージョンのデータシートです。

ツールおよびシミュレーション

LTspice 1

LT3383 - Step-Down (Buck) Regulators

下記製品はLTspiceで使用することが出来ます。:

LT3383

LTspice^®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。

評価用キット

LT3383 | 4個の降圧スイッチング・レギュレータと3個のLDOリニア電圧レギュレータを備えたマルチ出力パワー・マネージメント・ソリューション

今すぐ購入詳細を表示

製品詳細

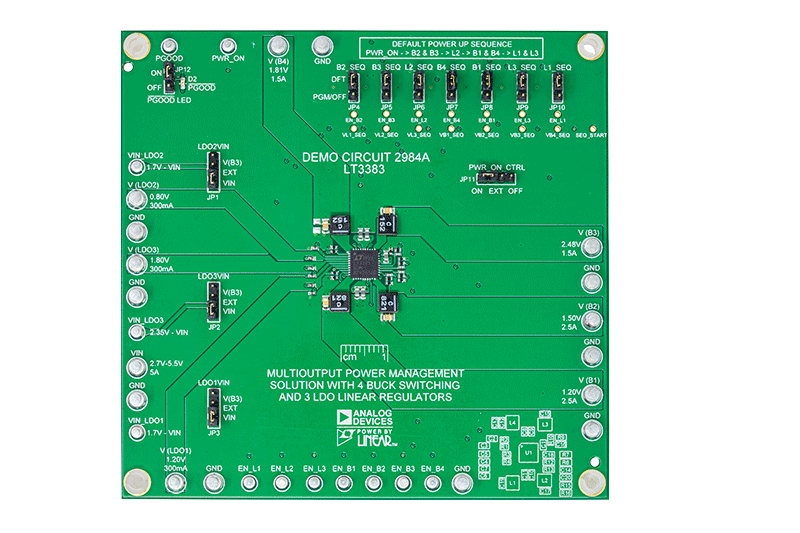

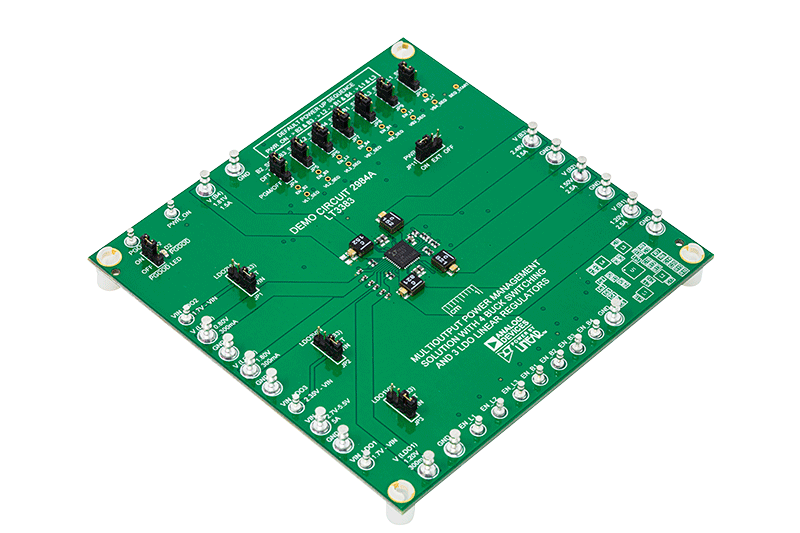

DC2984Aはマルチ出力のパワー・マネージメント・ソリューション用デモ回路で、LT3383を搭載しています。2個の2.5A同期整流式降圧DC/DCレギュレータ、2個の1.5A同期整流式降圧DC/DCレギュレータ、3個の300mA LDOレギュレータを内蔵しています。すべてのレギュレータは、対応するイネーブル・ピンを介してイネーブルできます。レギュレータの起動シーケンスは、レギュレータの出力を目的の順序でイネーブル・ピンに接続することでプログラムできます。

資料

DC2984A - Demo Manaul
834 K
