HMC8193
新規設計に推奨2.5 GHz ～ 8.5 GHz、I/Q ミキサー
- 製品モデル
- 3
- 1Ku当たりの価格
- 価格は未定
製品の詳細
- パッシブ I/Q ミキサー
- RF および LO 範囲: 2.5 GHz ～ 8.5 GHz
- 広い IF 範囲: DC ～ 4 GHz
- シングルエンドの RF、LO、および IF
- 変換損失（ダウンコンバータ）: 9 dB（代表値）
- イメージ除去: 25 dBc（代表値）
- SSB ノイズ指数: 15 dB（代表値）
- 入力 IP3（ダウンコンバータ）: 20 dBm（代表値）
- 入力 P1dB 圧縮ポイント（ダウンコンバータ）: 13 dBm（代表値）
- 入力 IP2: 58 dBm（代表値）
- RF/IF アイソレーション: 22 dB（代表値）
- LO/RF アイソレーション: 48 dB（代表値）
- LO/IF アイソレーション: 38 dB（代表値）
- 振幅バランス: ±0.5 dB（代表値）
- 位相バランス（ダウンコンバータ）: ±5° （代表値）
- RF リターン・ロス: 13 dB（代表値）
- LO リターン・ロス: 13 dB（代表値）
- IF リターン・ロス: 18 dB（代表値）
- 露出パッド、4 mm × 4 mm、24 端子、セラミック LCC パッケージ
HMC8193 は、パッシブの同相／直交（I/Q）モノリシック・マイクロ波集積回路（MMIC）ミキサーです。レシーバー動作ではイメージ除去ミキサー、トランスミッタ動作では単側波帯アップコンバータとして 2.5 GHz ～ 8.5 GHz で使用できます。HMC8193 に固有の I/Q アーキテクチャは優れたイメージ除去性能を提供し、不要な側波帯の高コストなフィルタリングを必要としません。このミキサーは、局部発振器（LO）と無線周波数（RF）の間および LO と中間周波数（IF）の間のアイソレーションにも優れ、LO のリークによる影響を低減して信号の完全性を実現します。
HMC8913 はパッシブ・ミキサーであるため、DC 電源をいっさい必要としません。アクティブ・ミキサーに比べてノイズ指数が小さいので、高性能アプリケーションや高精度アプリケーションで優れたダイナミック・レンジを実現します。
HMC8193 は、ガリウム・ヒ素（GaAs）金属半導体電界効果トランジスタ（MESFET）プロセスで製造され、アナログ・デバイセズのミキサー・セルと 90° ハイブリッドを採用しています。コンパクトな 4 mm × 4 mm、24 ピン LCC パッケージで提供され、−40 ºC ～ +85 ºC の温度範囲で動作します。このデバイスの評価用ボードも用意されています。
アプリケーション
- 試験装置および計測器
- 防衛、航空宇宙、レーダー
- ダイレクト・コンバージョン・レシーバー
ドキュメント
製品選択ガイド 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| HMC8193LC4 | 24-Lead LCC (4 x 4mm) | ||
| HMC8193LC4TR | 24-Lead LCC (4 x 4mm) | ||
| HMC8193LC4TR-R5 | 24-Lead LCC (4 x 4mm) |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
Sパラメータ 1
ADIsimRF
ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。
ツールを開く評価用キット

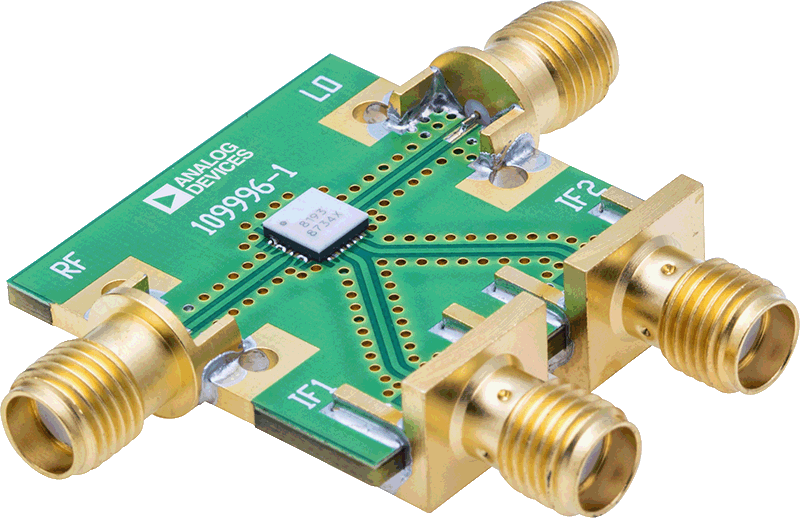

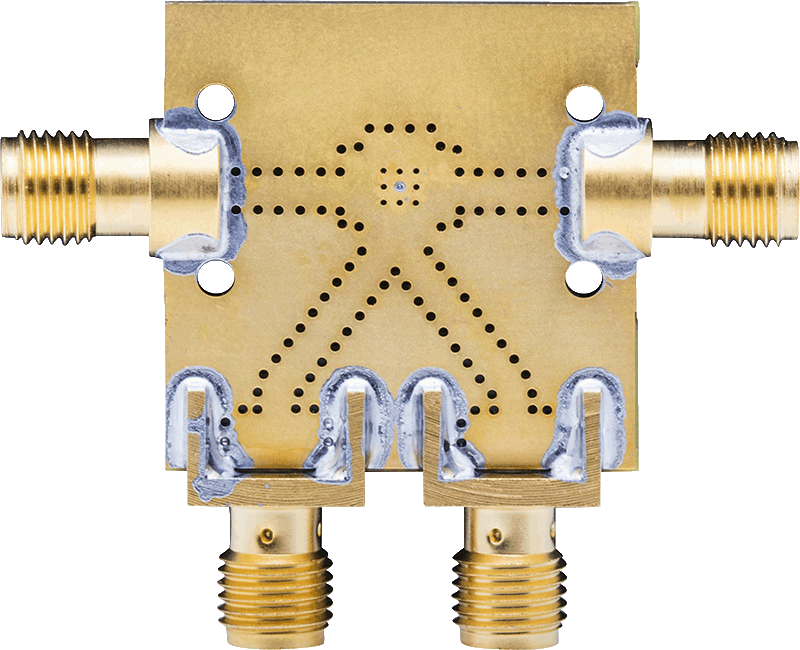

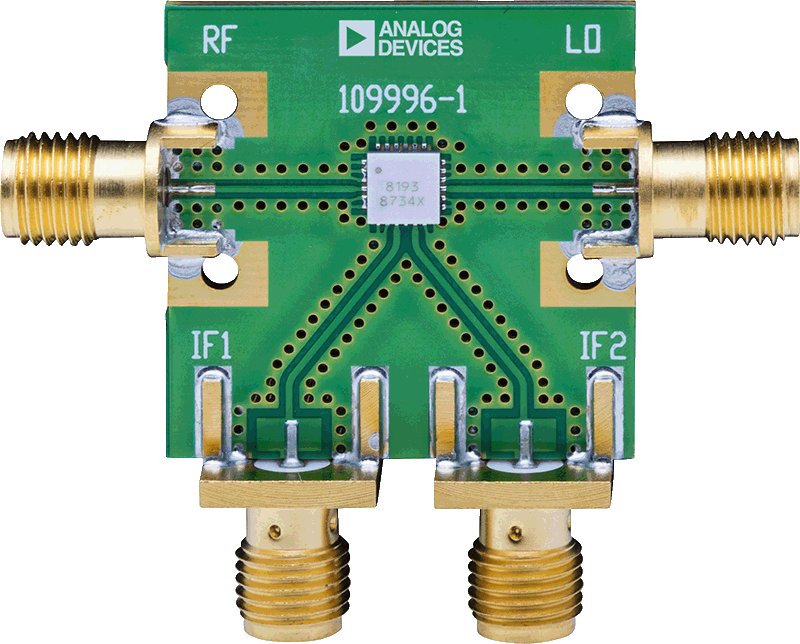

HMC8193 Evaluation Board
