ADRF5714
ADRF5714
新規設計に推奨1ビット、100MHz~30GHzのシリコン・デジタル・アッテネータ
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$37.35
Viewing:
製品の詳細
- 超広帯域周波数範囲:0.1GHz~30GHz
- 1ステップあたりの減衰量:16dB
- 低挿入損失
- 8GHzで0.7dB
- 18GHzで0.9dB
- 30GHzで1.3dB
- 減衰精度:±0.20dB(代表値、30GHzまで)
- 高入力直線性
- 挿入損失状態(P0.1dB):33dBm
- P0.1dB 16dB減衰状態:29dBm
- IP3挿入損失状態:57dBm(代表値)
- IP3 16dB減衰状態:49dBm(代表値)
- 大RF電力処理
- 30dBm(代表値、定常状態、平均値)
- 33dBm(代表値、定常状態、ピーク値)
- RF振幅のセトリング・タイム(最終的なRFOUTの0.1dB):110ns
- 単電源動作をサポート
- 相対位相の分布が緊密
- 低周波数スプリアス・シグナルなし
- CMOS/LVTTL互換

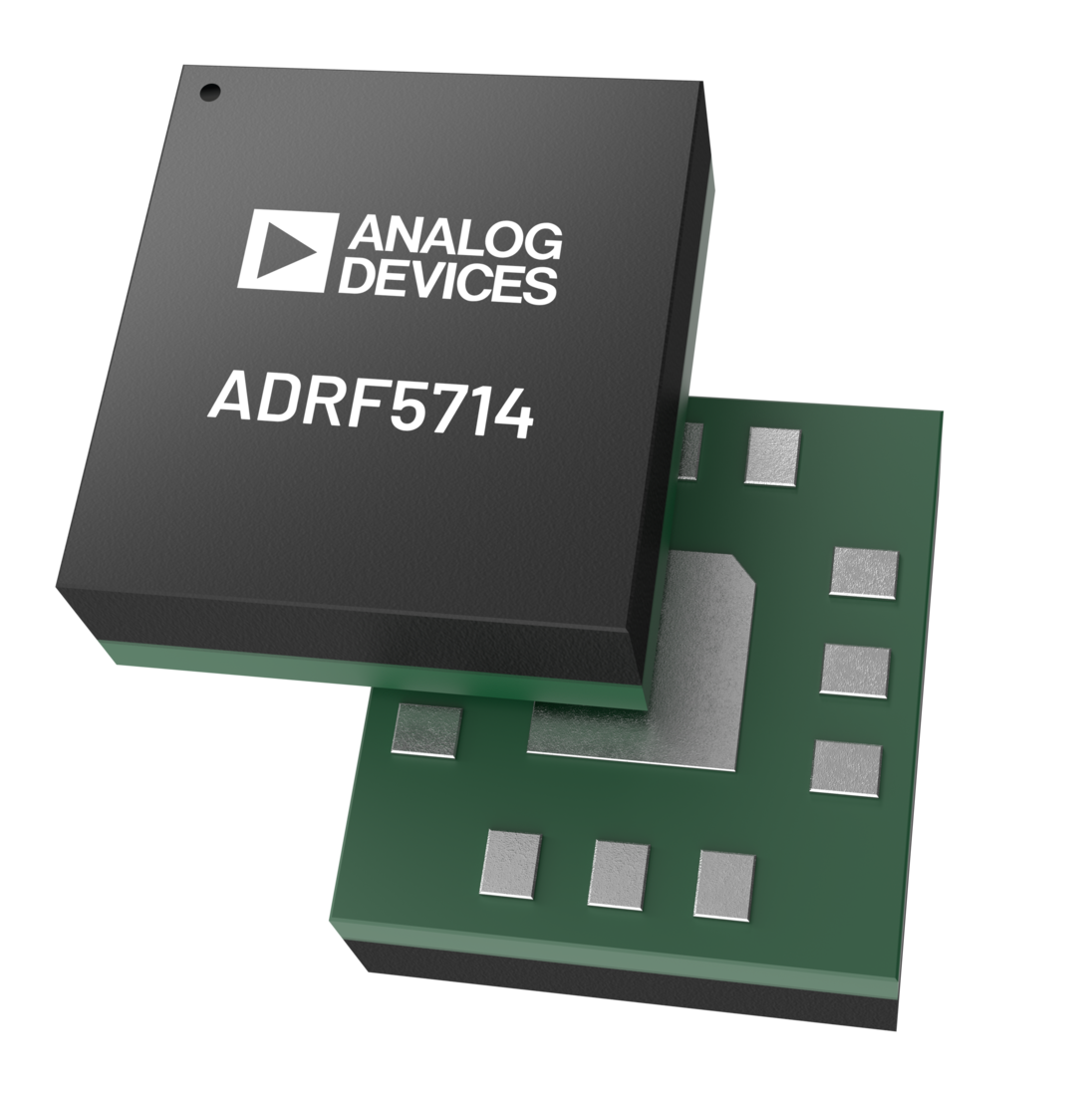

- 12端子、2.25mm x 2.25mm、ランド・グリッド・アレイ(LGA)パッケージ
ADRF5714は、グリッチ・フリーの動作をサポートする減衰量16dBのシリコン製1ビット・デジタル・アッテネータです。
このデバイスは100MHz~30GHzで動作し、1.3dB未満の低挿入損失と優れた減衰精度を実現します。ADRF5714のATTINポートには、平均30dBm、ピーク33dBmのRF入力電力処理能力があります。
ADRF5714は+3.3Vと−3.3Vの両電源電圧を必要とし、相補型金属酸化膜半導体(CMOS)/低電圧トランジスタ-トランジスタ・ロジック(LVTTL)互換の制御を備えます。
ADRF5714は、正の単電源電圧(VDD)を印加した状態でも動作します。負電源電圧(VSS)はグラウンドに接続されます。詳細については、データシートの動作原理のセクションを参照してください。
ADRF5714 RF ポートは、50Ωの特性インピーダンスにマッチするように設計されています。ADRF5714は、12端子、2.25mm × 2.25mmのRoHS準拠LGAパッケージで提供され、 −40°C~+105°Cで動作可能です。
アプリケーション
ドキュメント
データシート 2
ユーザ・ガイド 1

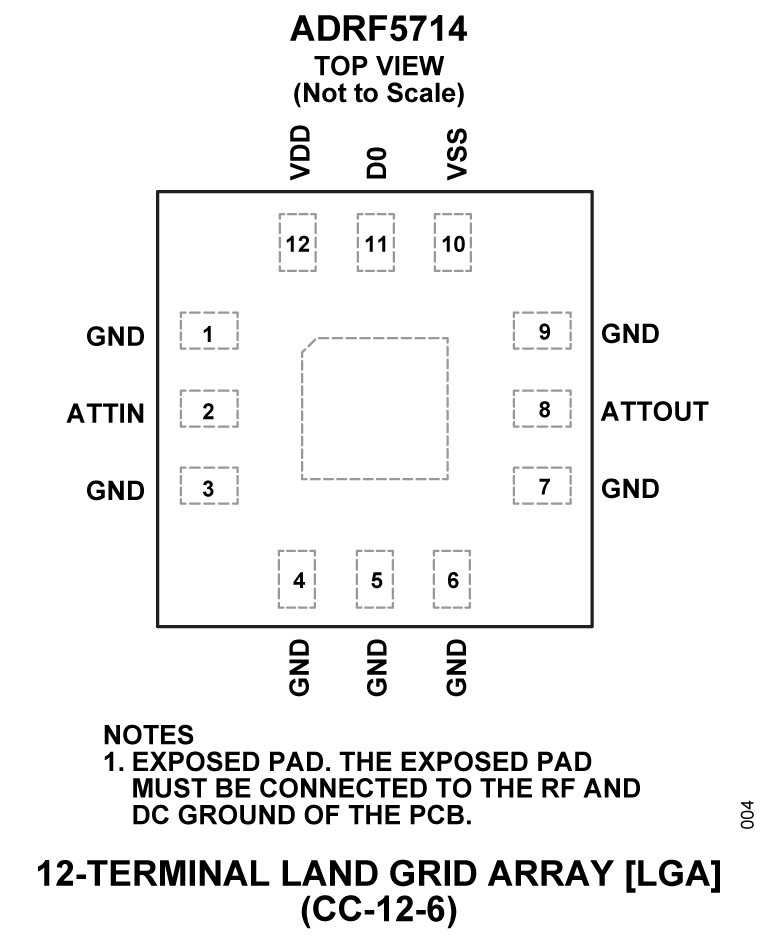

製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADRF5714BCCZN | 12-terminal LGA (2.25 mm x 2.25 mm x 0.75 mm) (CC-12-6) | ||
ADRF5714BCCZN-R7 | 12-terminal LGA (2.25 mm x 2.25 mm x 0.75 mm) (CC-12-6) |
これは最新改訂バージョンのデータシートです。
