ADRF5080
ADRF5080
新規設計に推奨反射型シリコンSP8Tスイッチ、100MHz~20GHz
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$61.16
Viewing:
製品の詳細
- 超広帯域周波数範囲:100MHz~20GHz
- 低挿入損失
- 1.3dB(6GHzまで)
- 1.6dB(12GHzまで)
- 2.0dB(20GHzまで)
- 高アイソレーション
- 46dB(6GHzまで)
- 45dB(12GHzまで)
- 40dB(20GHzまで)
- 高入力直線性
- P0.1dB:33dBm(代表値)
- IP3:55dBm(代表値)
- 大RF電力処理
- 挿入損失パス:33dBm
- ホット・スイッチング:30dBm
- オンとオフの高速スイッチング時間:55ns
- 0.1dBセトリング・タイム(50% VCTRLから最終RFOUTの0.1dBまで):100ns
- 単電源動作性能
- オール・オフ状態コントロール
- ロジック・セレクト制御
- 低周波数スプリアスなし
- 36端子、5.50mm x 5.50mm LGAパッケージ
ADRF5080は、シリコン・プロセスで製造された反射型SP8Tスイッチです。ADRF5080は、100MHz~20GHzで動作し、挿入損失は2.0dB未満、絶縁は40dBを上回ります。このデバイスは、挿入損失パスに対して連続波出力30dBmのRF入力電力処理能力を備えています。
ADRF5080は、+3.3Vと−3.3Vの両電源電圧で動作します。このデバイスは、負電源ピン(VSS)をグラウンドに接続し、単電源電圧(VDD)を印加しても動作します。単電源動作条件では、低い動作電力でも優れた小信号性能を維持することが求められます。詳細については、データシートの表2を参照してください。
ADRF5080は、相補型金属酸化膜半導体(CMOS)/低電圧トランジスタ-トランジスタ・ロジック(LVTTL)の互換制御を行います。
ADRF5080は、36端子、5.50mm × 5.50mmのRoHS準拠ランド・グリッド・アレイ(LGA)パッケージで提供され、-40ºC~+105ºCで動作可能です。
アプリケーション
ドキュメント
データシート 2
ユーザ・ガイド 1
アプリケーション・ノート 1
評価用設計ファイル 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADRF5080BCCZN | 36-terminal LGA (5.50 mm x 5.50 mm x 0.750 mm) | ||
ADRF5080BCCZN-R7 | 36-terminal LGA (5.50 mm x 5.50 mm x 0.750 mm) |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
Sパラメータ 1

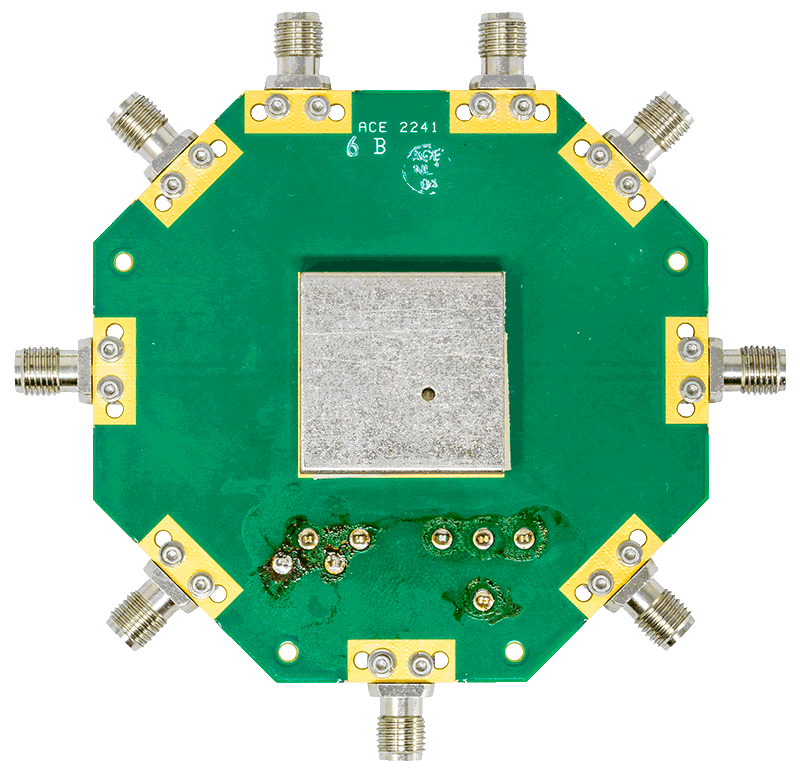

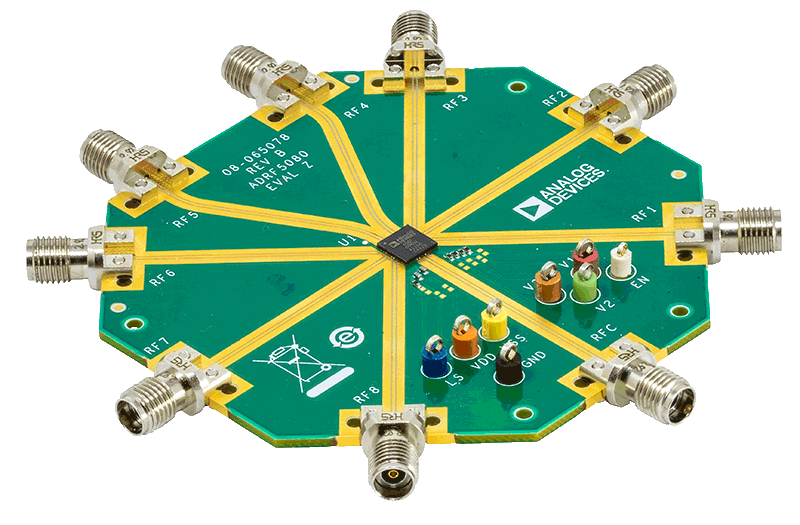

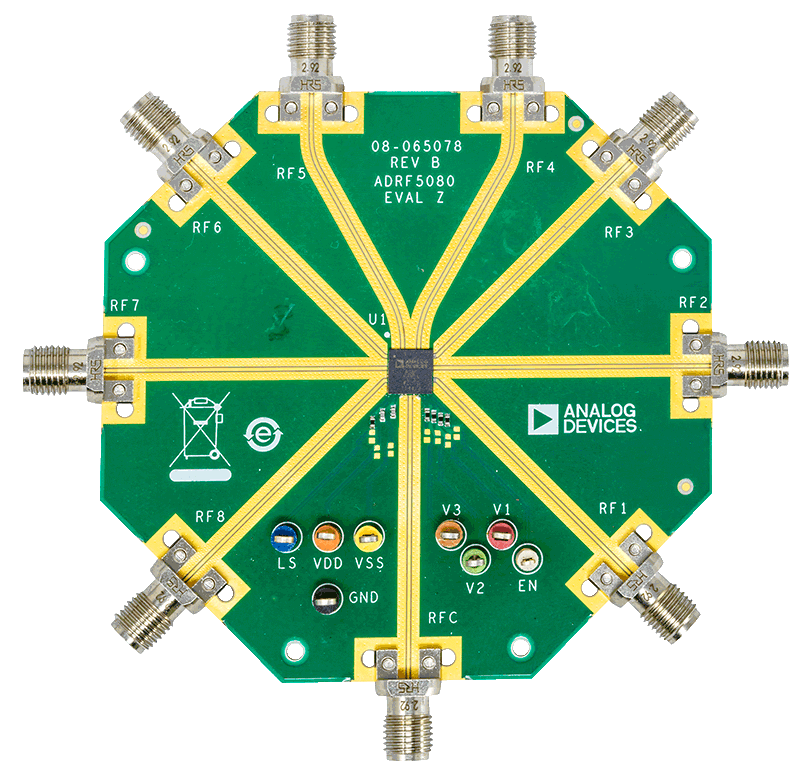

評価用キット
