ADL5726
新規設計に推奨低ノイズ・アンプ、21.2 GHz ～ 23.6 GHz
- 製品モデル
- 1
- 1Ku当たりの価格
- 価格は未定
製品の詳細
- 周波数範囲: 21.2 GHz ～ 23.6 GHz
- ゲイン: >22.5 dB（typ）
- 低ノイズ入力
- ノイズ指数
- 3.3 dB（typ）@ 21.2 GHz
- 3.4 dB（typ）@ 23.6 GHz
- ノイズ指数
- 高リニアリティ入力
- 入力 3 次インターセプト（IIP3）: ≥1.0 dBm typ
- 入力 1 dB圧縮ポイント（P1dB）: -8 dBm typ @ 23.6 GHz
- 50 Ω に整合したシングル・エンド入力
- 100 Ω に整合した差動出力
- 2.00 mm × 2.00 mm、8 ピン LFCSP（マイクロ波用パッケージ）
ADL5726 はマイクロ波無線リンク・レシーバ設計を目標とした狭帯域、高性能の低ノイズアンプです。モノリシック・シリコン・ゲルマニウム（SiGe）デザインは 21.2 GHz ～ 23.6 GHz 範囲のマイクロ波無線リンク帯域に最適化されています。独特な設計により入力はシングル・エンドの 50 Ω 入力インピーダンスで、出力は 100 Ω 平衡差動出力になっているので、アナログ・デバイセズの差動ダウン・コンバータや無線周波数（RF）サンプリング A/D コンバータ（ADC）を駆動するのに最適です。この LNA により過去には高価な 3-5（III-V）複合プロセス技術が必要とされたノイズ指数性能が得られます。
狭帯域 LNA の ADL5721と ADL5723 ～ ADL5726 ファミリーはそれぞれ小型、熱強化型、2.00 mm × 2.00 mm LFCSP パッケージに収納されています。ADL5721 と ADL5723 ～ ADL5726ファミリーは −40°C ～ +85°C の温度範囲で動作します。
アプリケーション
- ポイント to ポイント・マイクロ波無線
- 計測器
- 衛星通信（SATCOM）
- フェーズド・アレイ
ドキュメント
データシート 1
アプリケーション・ノート 2
製品選択ガイド 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADL5726ACPZN-R7 | 8-Lead LFCSP (2mm x 2mm w/ EP) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
8 1, 2016 - 16_0035 Assembly Relocation of Select LFCSP, Mini-LFCSP and LFCSP Side Solderable Products to STATS ChipPAC China Jiangyin |
||
| ADL5726ACPZN-R7 | 製造中 | |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
キーサイトGenesys向けのSys-Parameterモデル
Sys-Parameterモデルは、デバイスの直線性と非直線性を明らかにするP1dB、IP3、ゲイン、ノイズ指数、リターン損失などの挙動パラメータを提供します。
ツールを開くSパラメータ 1
ADIsimRF
ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。
ツールを開く評価用キット

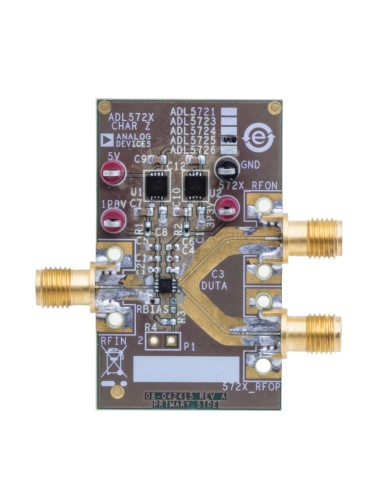

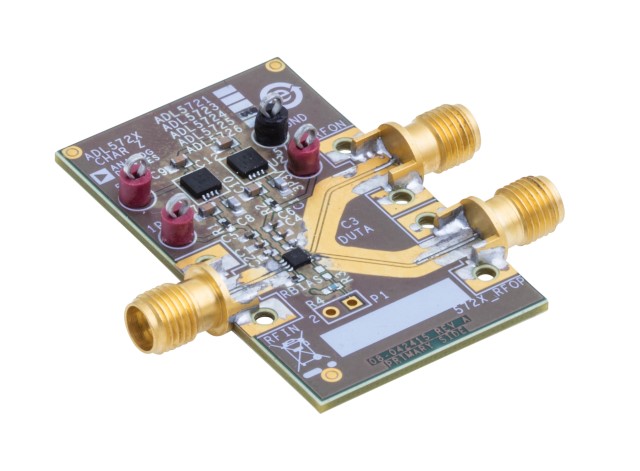

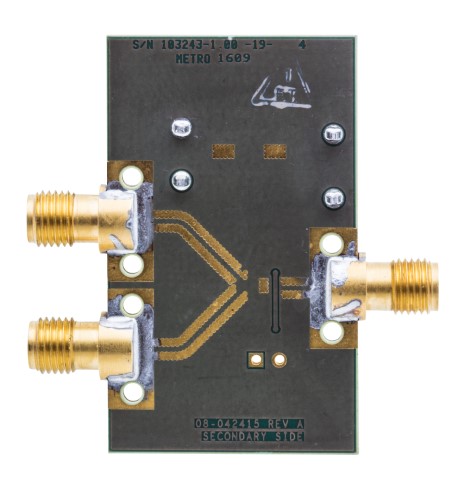

ADL5726 Evaluation Board
