LTM8074

新規設計に推奨

40 VIN、1.2 A Silent Switcher ®（サイレント・スイッチャ） µモジュール・レギュレータ

データシート (Rev. B)
製品セレクション・テーブル
製品モデル
3
1Ku当たりの価格
最低価格：$4.50
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 低ノイズSilent Switcher®構造
  • CISPR 22 クラス B 準拠
  • 広い入力電圧範囲:3.2 V ～ 40 V
  • 広い出力電圧範囲:0.8 V ～ 12 V
  • 連続出力電流: 1.2 A（24 VIN、5 VOUT、TA = 85°C）
  • ピーク出力電流: 1.75 A（3.3 VOUT）
  • 選択可能なスイッチング周波数:200 kHz ～ 2.2 MHz
  • 外部同期
  • インバータとして設定可能
  • 4 mm × 4 mm × 1.82 mm BGA パッケージ
LTM8074
40 VIN、1.2 A Silent Switcher ®（サイレント・スイッチャ） µモジュール・レギュレータ

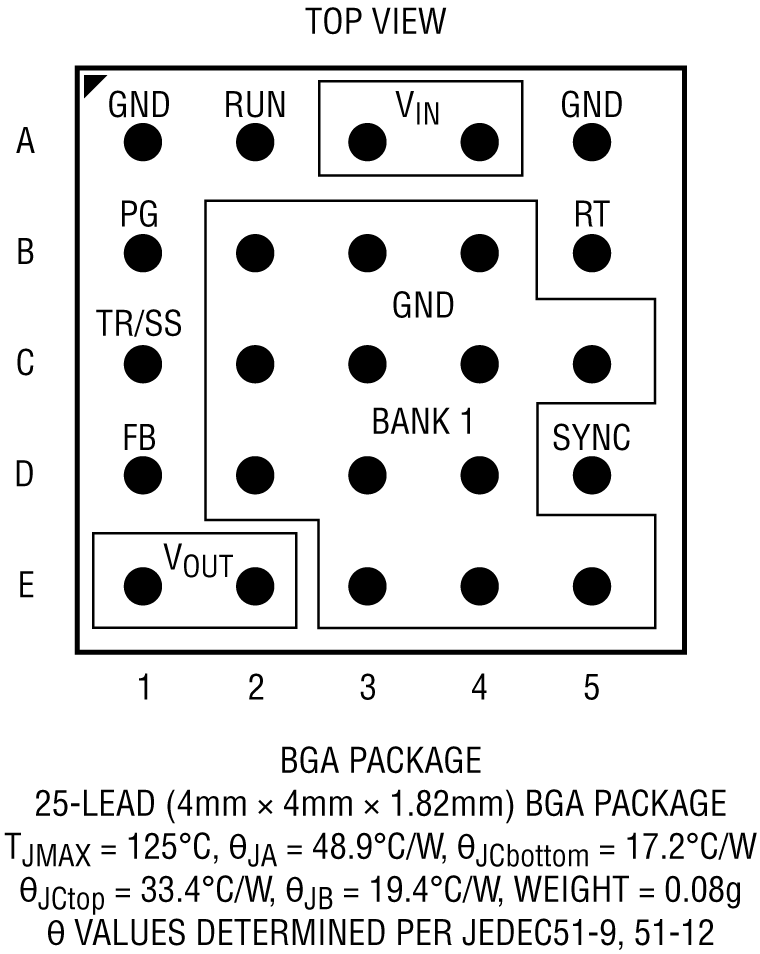

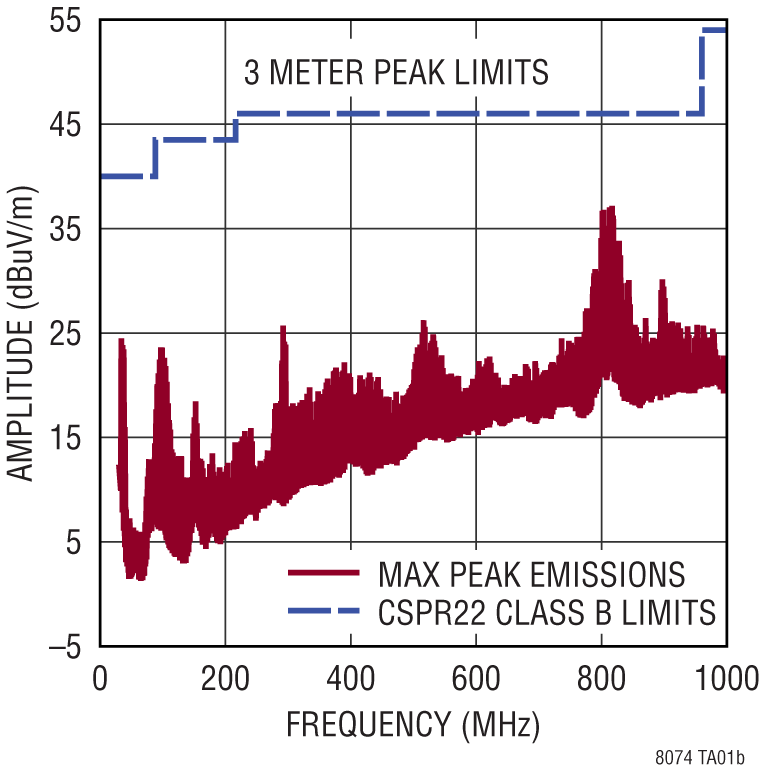

LTM8074 Application Circuit LTM8074 Pin Configuration LTM8074 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

デザイン・ノート 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTM8074

LTpowerCAD 2

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
DC2753A

LTM8074 1.2A 降圧サイレント・スイッチャー µModule レギュレータ

今すぐ購入 詳細を表示

製品詳細

デモ回路 2753A-B では、小型の高性能・高効率降圧レギュレータである LTM8074EY µModule レギュレータがSilent Switcher®（サイレント・スイッチャ）アーキテクチャで構成されています。DC2753A は、3.4 V ～ 40 V の入力電圧範囲で動作し、最大 1.2 A の出力電流を供給することができます。出力電圧は、0.78 V ～ 15 V の範囲でプログラムできます。LTM8074EY は、すべての機能を熱強化型 4 mm × 4 mm × 1.82 mm BGA パッケージにまとめた DC/DC ポイント・オブ・ロード・レギュレータで、ほんの数個の入出力コンデンサしか必要としません。

ボードの放射 EMI 性能（EMI フィルタ付き）は図 6 と図 7 に示されています。デモ用ボードには伝導 EMI フィルタも取り付けられています。伝導 EMI フィルタを使用するには、入力を VIN ではなく VEMI に接続する必要があります。インダクタ L2 は、現在デフォルトでボード上の 0Ω ジャンパであり、EMI フィルタに追加することで、伝導放射を更に削減できます。

DC2753A.-F を使用または変更する前に、このデモ・マニュアルと併せて LTM8074 データシートを参照してください。
