LT8365

新規設計に推奨

1.5A、150Vスイッチ付き低IQブースト／SEPIC／反転型コンバータ

データシート (Rev. A)
製品セレクション・テーブル
製品モデル
12
1Ku当たりの価格
最低価格：$2.57
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い入力電圧範囲：2.8V～60V
  • 超低静止電流および低リップル バースト・モード®動作：IQ = 9µA
  • 1.5A、150V電源スイッチ
  • 単一帰還ピンを持つプラスまたはマイナスの出力電圧プログラミング
  • プログラマブルな周波数（100kHz～500kHz）
  • 外部クロックに同期可能
  • 低EMI向けスペクトラム拡散周波数変調
  • 高効率のBIASピン
  • プログラマブル低電圧ロックアウト（UVLO）
  • 熱強化型16ピンMSOPパッケージ
  • AEC-Q100品質評価進行中
LT8365
1.5A、150Vスイッチ付き低IQブースト／SEPIC／反転型コンバータ
LT8365 Application Circuit LT8365 Pin Configuration LT8365 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 3

下記製品はLTspiceで使用することが出来ます。:

  • LT8365
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4

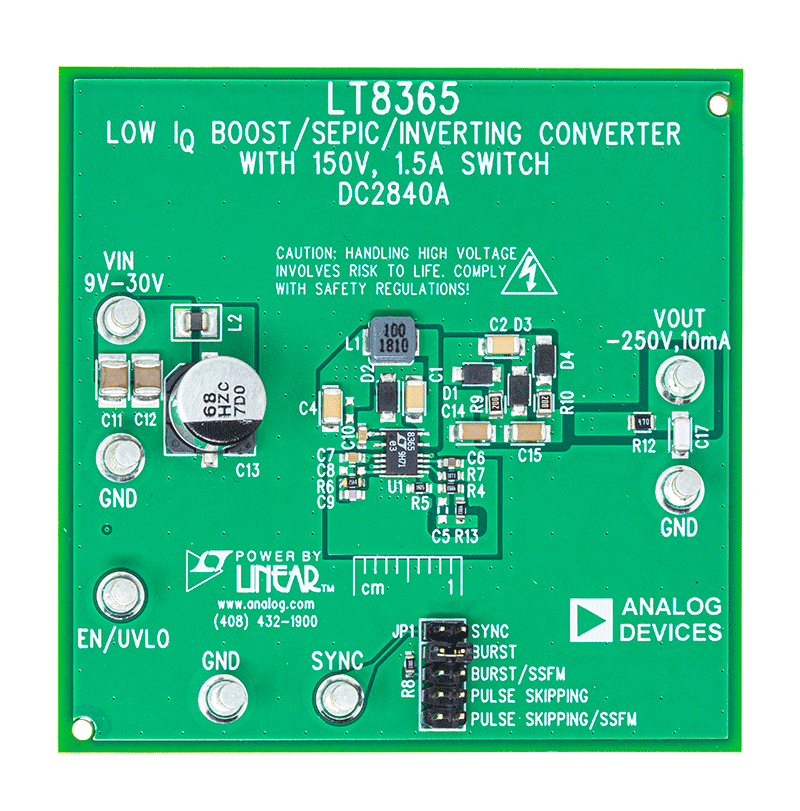

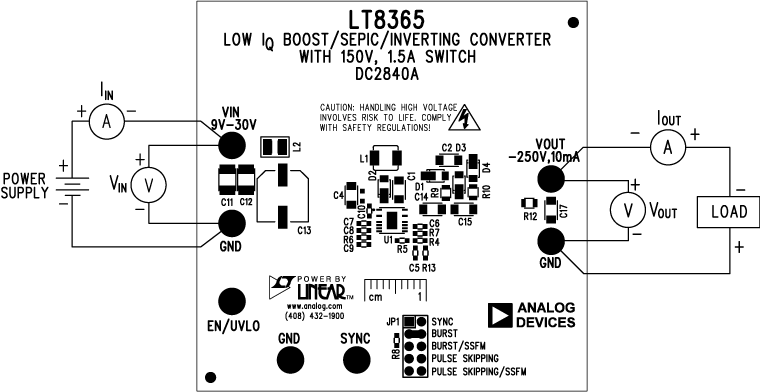

DC2840A

LT8365 Demo Board | Inverting Converter, 9V ≤ VIN ≤ 30V, -250VOUT @ up to 10mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2840A features the LT8365 in a Boost inverting configuration. It operates with a switching frequency of 400kHz and is designed to convert a 9V to 30V source to −250V, with 10mA output current.

The demo board contains an optional third charge pump stage for applications requiring higher output voltages. If needed, remove R14 and install optional components. Output voltage sensing connections remain the same.

The LT8365 can be used for different topologies with input voltages up to 60V. However, component selection in this demo circuit restrict the input voltage to 30V.

The demo board contains a selectable jumper, JP1, to aid in the selection of the desired Sync pin mode of operation. The default setting is Burst Mode® operation.

This layout is optimized for good EMI performance and small solution size. Input and output filters are necessary for CISPR 25 Class 5 emissions. Radiated emissions plots are included in this manual.

The data sheet gives a complete description of the device, operation and application information. The data sheet must be read in conjunction with this demo manual.

eval board
schematic 5
schematic 6
schematic 7

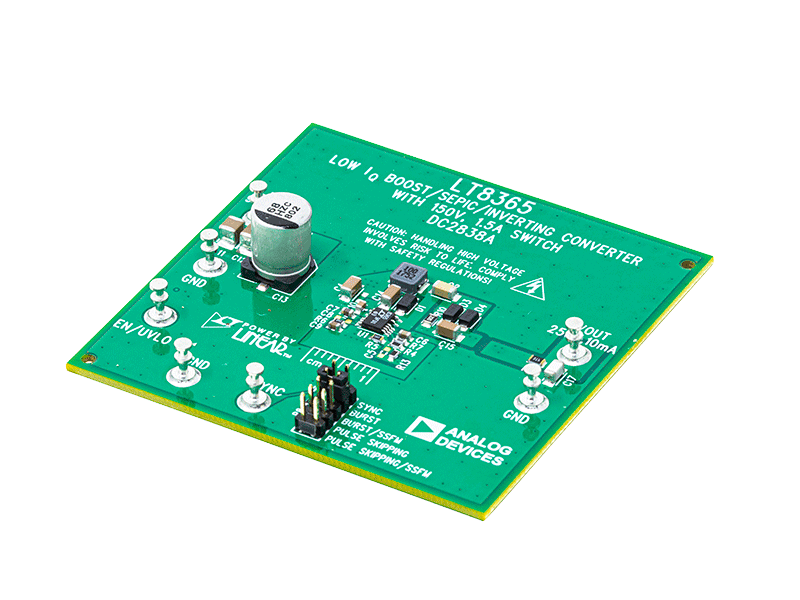

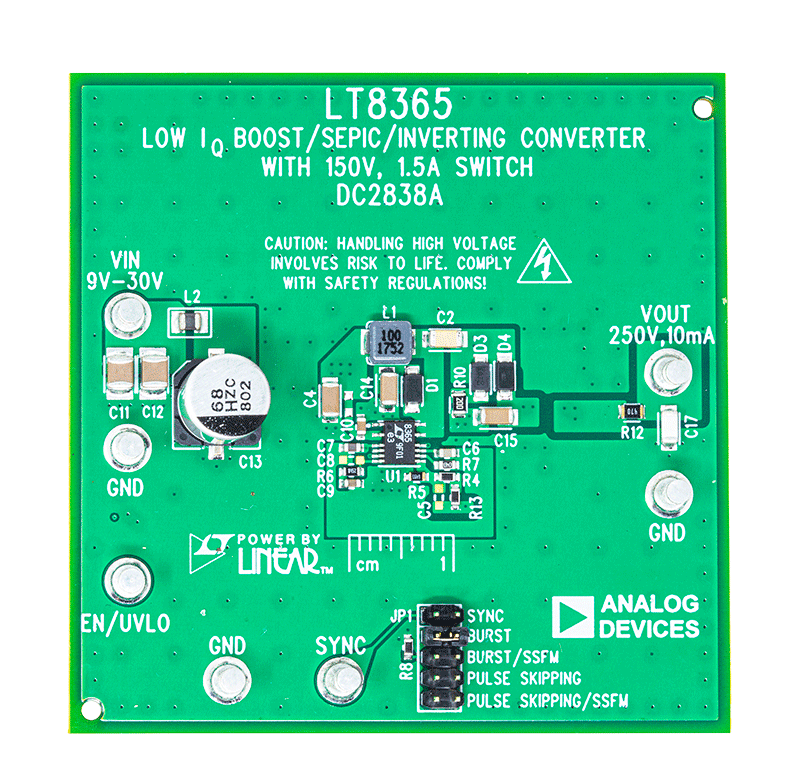

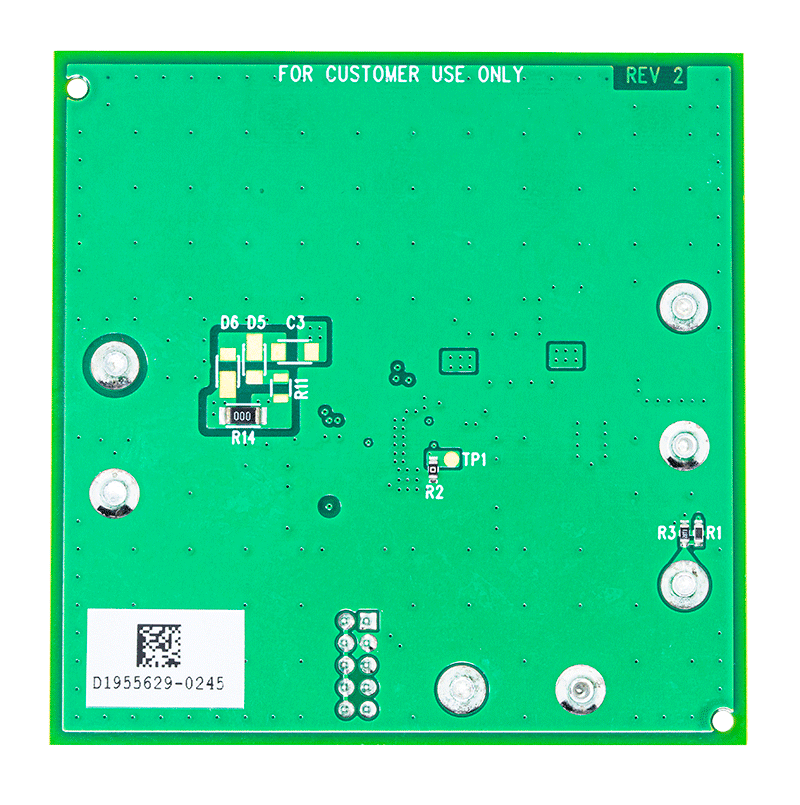

DC2838A

LT8365デモ用ボード | 150V、1.5Aスイッチ付き低IQブースト／SEPIC／反転型レギュレータ

今すぐ購入 詳細を表示

製品詳細

デモ回路2838Aは、昇圧構成のLT8365を採用しています。スイッチング周波数400kHzで動作し、9V～30V電源を250Vに変換するように設計されています（出力電流10mA）。

デモ用ボードには、より高い出力電圧を必要とするアプリケーションのため、3つ目のチャージ・ポンプ段（オプション）が設けられています。必要に応じて、R14を取り外してオプションの部品を取り付けます。出力電圧センシングの接続には、変更はありません。

LT8365は、入力電圧60Vまでの様々な回路構成に使用できます。ただし、このデモ回路の部品を選択する場合、入力電圧は30Vまでに制限されています。

SYNCピンの動作モードを自由に選択できるよう、このデモ用ボードには選択用ジャンパJP1が設けられています。デフォルト設定は、Burst Mode®動作です。

EMI性能を高め、ソリューション・サイズを小型化するため、レイアウトを最適化しています。CISPR 25クラス5の放射規格に適合するには、入出力フィルタが必要です。EMI放射グラフは、このマニュアルに記載されています。

データシートには、デバイス、動作、およびアプリケーションの詳細が記載されています。データシートは、このデモ・マニュアルと併せて参照してください。

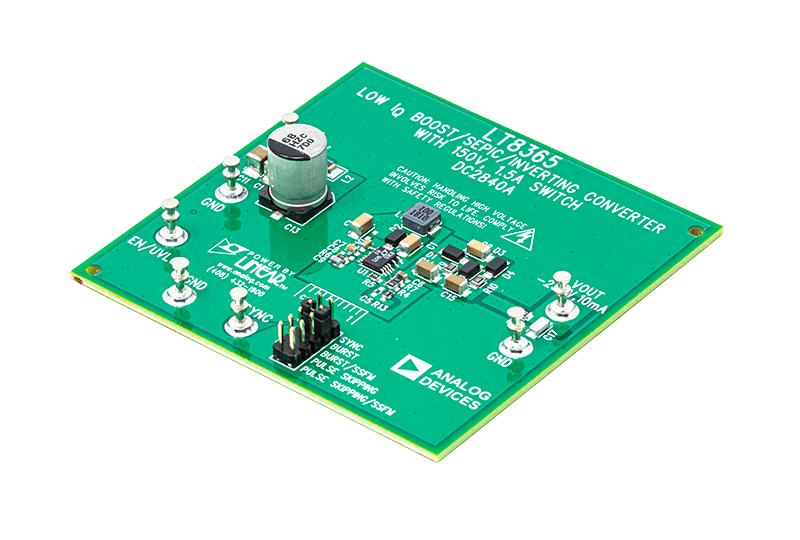

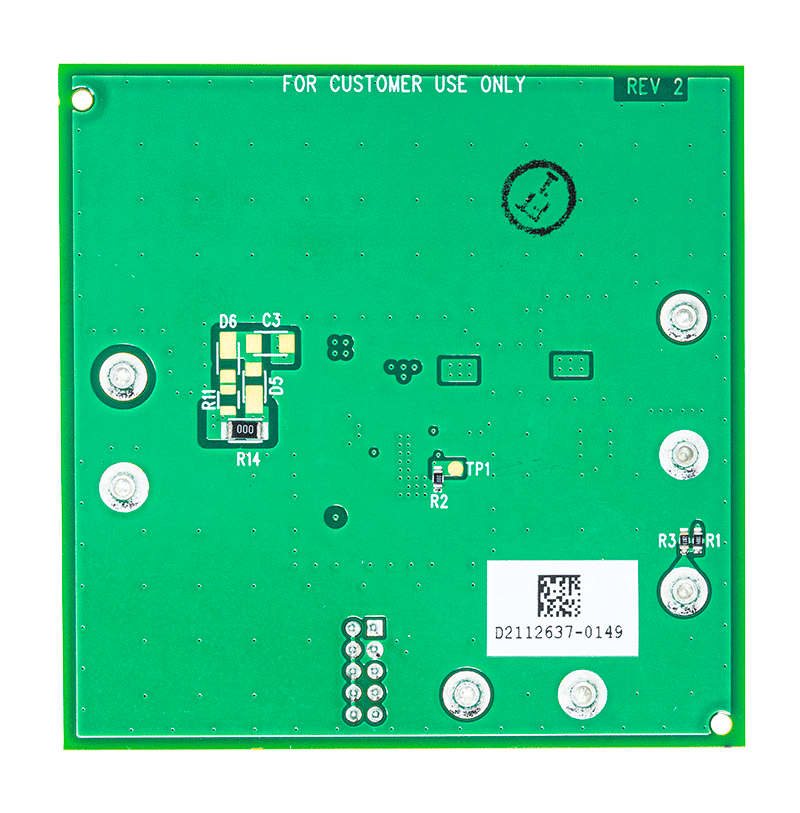

DC2840A
LT8365 Demo Board | Inverting Converter, 9V ≤ VIN ≤ 30V, -250VOUT @ up to 10mA
DC2840A DC2840A DC2840A DC2840A
DC2838A
LT8365デモ用ボード | 150V、1.5Aスイッチ付き低IQブースト／SEPIC／反転型レギュレータ
DC2838A DC2838A DC2838A

リファレンス・デザイン
CN0586
Precision High Voltage Bipolar Analog Output Module
Figure 1. Circuit Diagram.

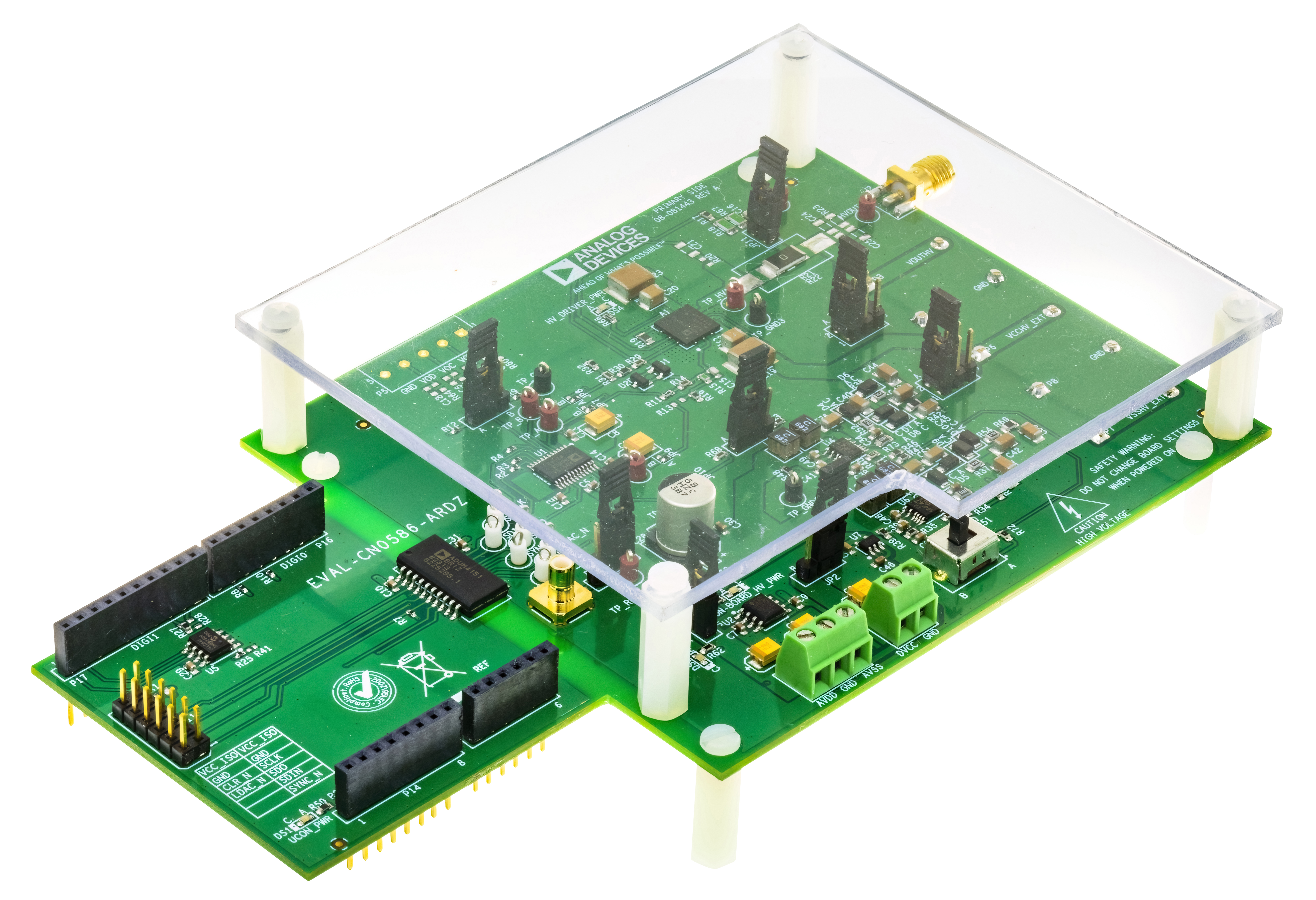

eval cn0586 ardz angle

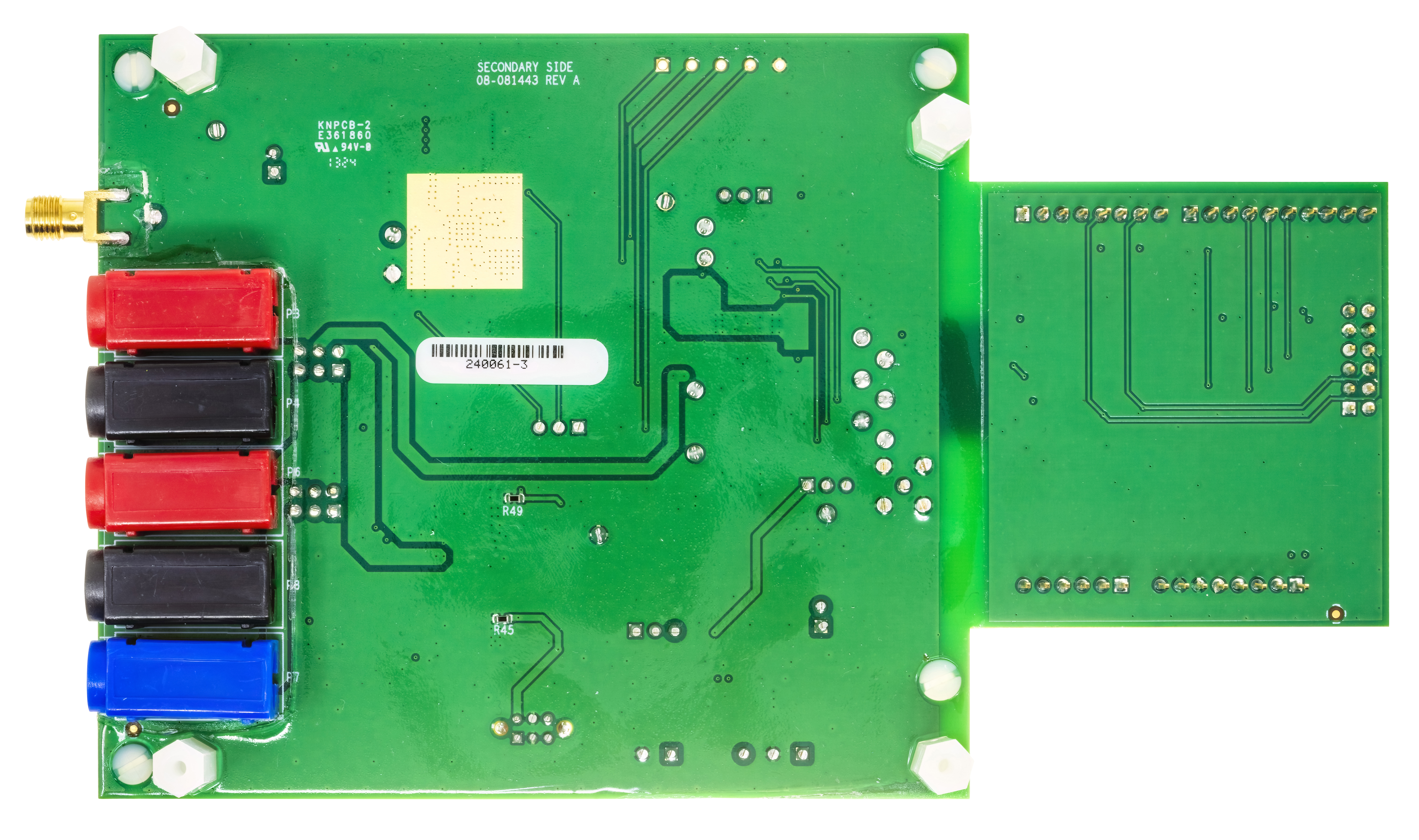

eval cn0586 ardz bottom

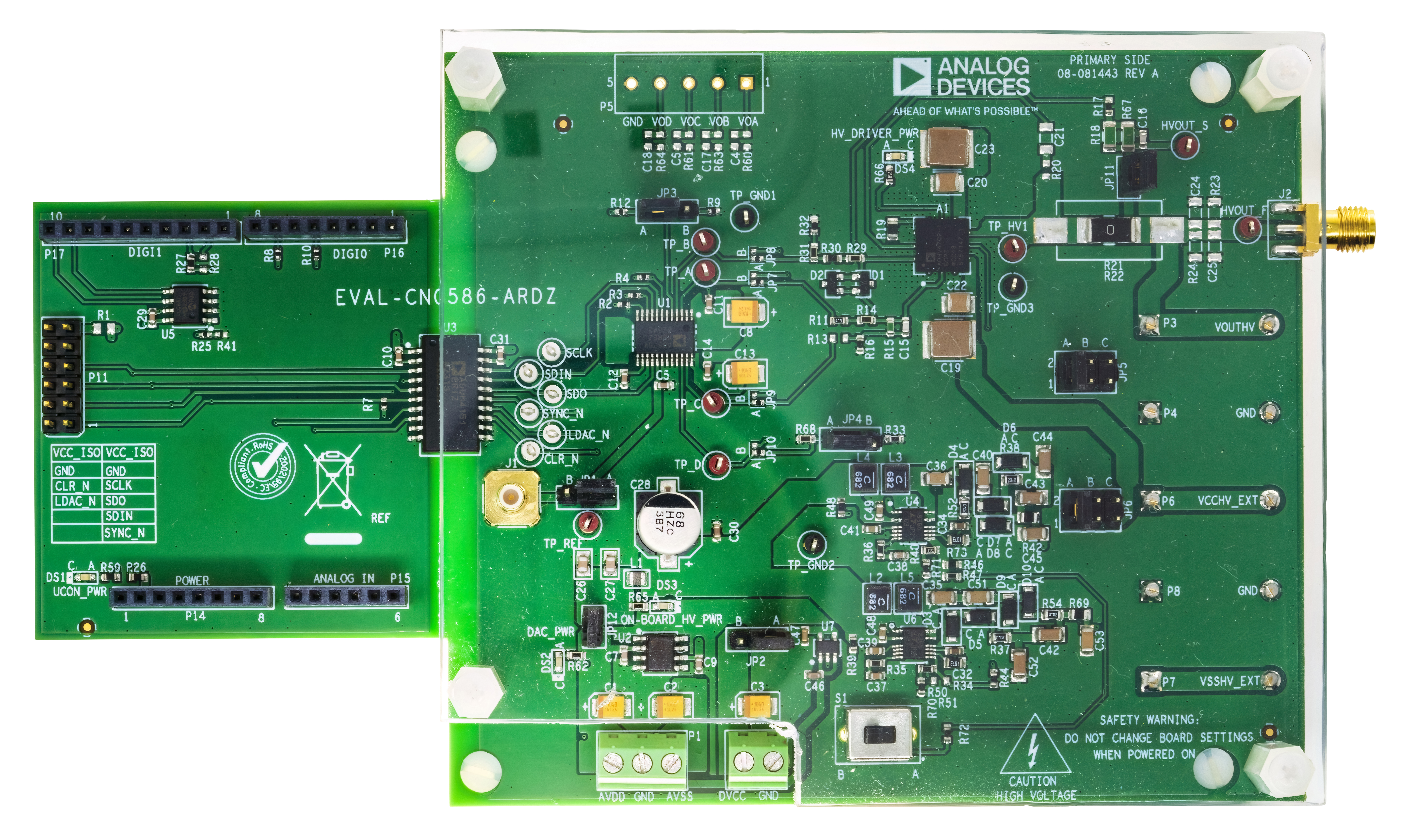

eval cn0586 ardz top
