LT8228

新規設計に推奨

逆電源、逆電流、および障害保護を内蔵した双方向同期整流100V昇降圧コントローラ

製品モデル
12
1Ku当たりの価格
最低価格:$7.77
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 双方向電圧または電流レギュレーション
  • 双方向逆電流保護
  • –40Vまでの入出力負電圧保護
  • 双方向突入電流制限と昇圧出力短絡保護
  • スイッチングMOSFET短絡検出および保護
  • 10Vゲート・ドライブ
  • 100Vまでの広い入出力電圧範囲
  • 帰還電圧許容誤差:全温度範囲で±1.0%
  • 双方向設定可能な電流レギュレーションおよびモニタリング
  • 広範なセルフ・テスト、診断、および障害の通知
  • 設定可能な固定または同期スイッチング周波数80kHz~600kHz
  • 設定可能なソフトスタートおよび動的な電流制限
  • マスタ不要のフォールト・トレラント電流分担
LT8228
逆電源、逆電流、および障害保護を内蔵した双方向同期整流100V昇降圧コントローラ
LT8228 Application Circuit LT8228 Pin Configuration LT8228 Performance Graph LT8228 Performance Graph
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1


下記製品はLTspiceで使用することが出来ます。:

  • LT8228
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。




評価用キット

eval board
DC2351A

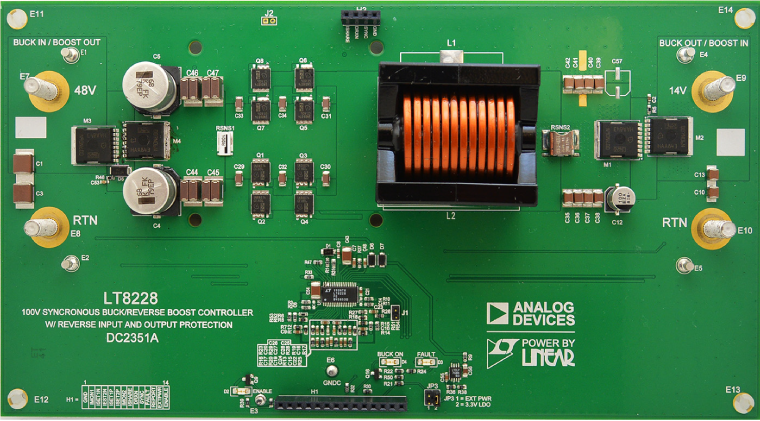

LT8228双方向デモ用ボード | 36V ≥ V1 ≥ 56V、8V ≥ V2 ≥ 14V、V1最大IOUT = 7A、V2最大IOUT = 35A

製品詳細

デモ回路2351Aは、高電圧高効率の同期昇降圧DC/DCコンバータです。片側が36V~56V、反対側が8V~14Vになるように設計されています。降圧モードでは35Aの最大出力電流を供給し、昇圧モードでは7Aの電流を供給できます。このデモ用ボードはLT8228EFEコントローラを搭載しています。この部品は、降圧から昇圧にシームレスに遷移できます。回路ブレーカ機能や他の保護機能を内蔵したLT8228は、N+1の冗長性や他の保護を必要とする、工業、オートモーティブ、医療、防衛、アビオニクス(航空電子機器)アプリケーションの信頼性の高いシステムに最適です。

DC2351Aは、総出力電流を大きくするため、他のDC2351Aボードと並行動作できる設計になっています。適切な放熱や空冷が行われれば、出力電流を大きくできます。

DC2351A
LT8228双方向デモ用ボード | 36V ≥ V1 ≥ 56V、8V ≥ V2 ≥ 14V、V1最大IOUT = 7A、V2最大IOUT = 35A
DC2351A

リファレンス・デザイン

Figure 1. CN0556 Simplified Block Diagram
CN0556 Circuits from the Lab®

Programmable High Current and Voltage Source/Sink Power Supply

機能と利点

  • High Efficiency Buck or Boost DC-DC Converter
  • 14 V to 56 V Buck Input Voltage and 8 V to 14 V Boost Input Voltage
  • Fully Programmable Bidirectional Control and Monitoring
  • Seamless Buck-to-Boost Transition and Vice Versa
  • Buck Mode: 35 A Maximum Output Current
  • Boost Mode: 10 A Maximum Output Current
  • Undervoltage, Overvoltage, Overcurrent, and Reverse Current Protection
CN0556
Programmable High Current and Voltage Source/Sink Power Supply
Figure 1. CN0556 Simplified Block Diagram
EVAL-CN0556-EBZ Evaluation Board - Angle View
EVAL-CN0556-EBZ Evaluation Board  - Top View
EVAL-CN0556-EBZ Evaluation Board - Bottom View
