ADP5304

製造中

降圧レギュレータ、超低消費電力、入力電圧モニタ付き

データシート (Rev. 0)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$1.75
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 入力スタートアップ電圧範囲：2.15 V ～ 6.50 V
  • 下は2.00 Vまで動作
  • 超低静止電源電流：260 nA（無負荷）
  • 出力電圧は1.2 V ～ 3.6 V（又は0.8 V ～ 5.0 V）に選択可能
  • 出力精度：±2.5%（全温度範囲）
  • ヒステリシス・モード又はPWM動作モードに選択可能
  • 出力電流：最大50 mA（ヒステリシス・モード）
  • 入力バッテリ電圧をモニタするVINOKフラッグ
  • 超高速スイッチング停止制御
  • 100%デューティ・サイクル動作モード
  • 高速出力放電（QOD）オプション
  • 低電圧ロックアウト（UVLO）、OCP、サーマル・シャットダウン（TSD）保護
  • 10ピンLFCSPパッケージ（3 mm × 3 mm）
  • 動作ジャンクション温度範囲：−40°C ～ +125°C
ADP5304

降圧レギュレータ、超低消費電力、入力電圧モニタ付き

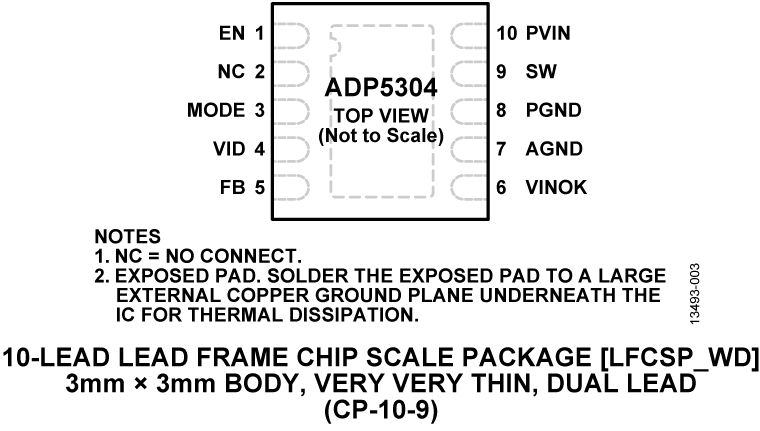

ADP5304 Typical Application Diagram ADP5304 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • ADP5304-1
  • ADP5304-2
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
EVAL-ADP5304

ADP5304 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Ultralow quiescent current
  • Input voltage monitoring
  • Few external components and compact solution size
  • AC and dc input source available

製品詳細

The ADP5304 is an ultralow power, synchronous step-down dc-to-dc regulator in a 10-lead LFCSP package. The ADP5304 runs from input voltages of 2.15 V to 6.50 V and requires minimal external components to provide a high efficiency solution with an integrated power switch, synchronous rectifier, and internal compensation.

The ADP5304 evaluation board with full bridge rectifier can support both an ac and dc voltage power source and regulate the input voltage as a maximum power point as the preset VINOK threshold.

The ADP5304 evaluation board provides an easy way to evaluate the device. This user guide describes how to quickly set up the board to collect performance data.

Complete information about the ADP5304 is available in the ADP5304 data sheet, which should be consulted in conjunction with this user guide when using the evaluation board.

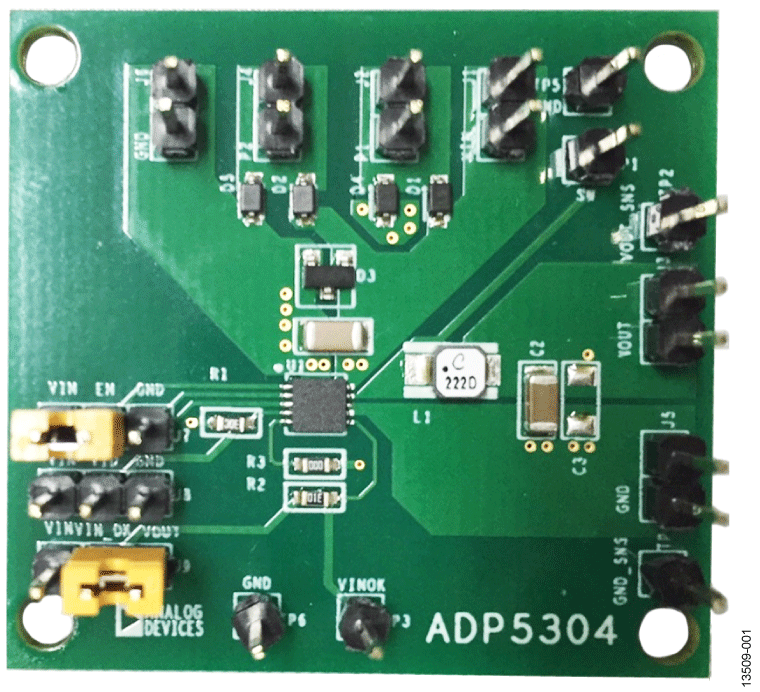

EVAL-ADP5304
ADP5304 Evaluation Board
ADP5304-EVALZ Image
