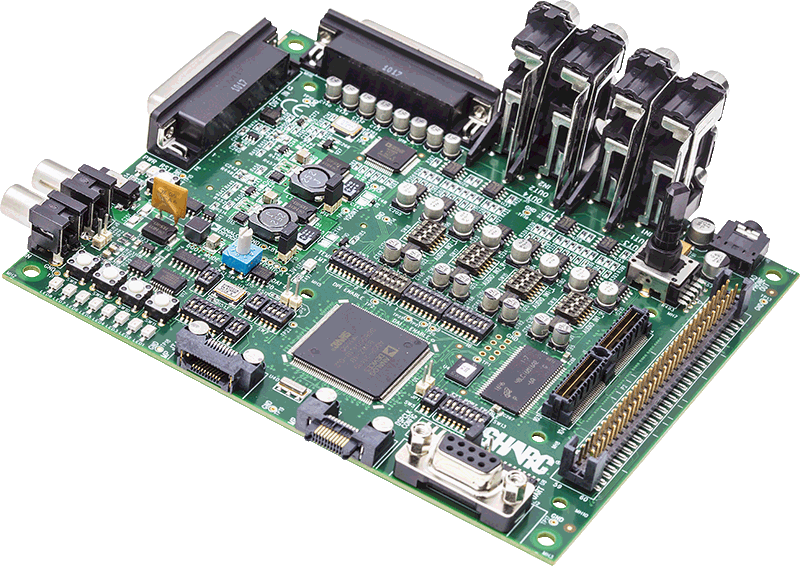

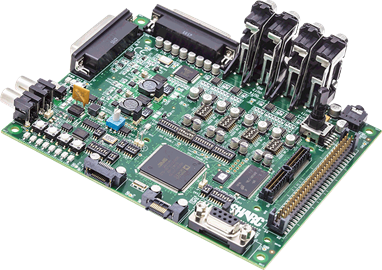

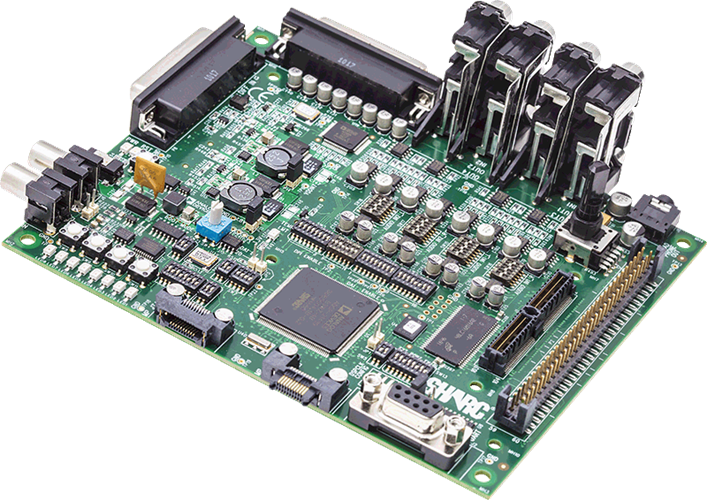

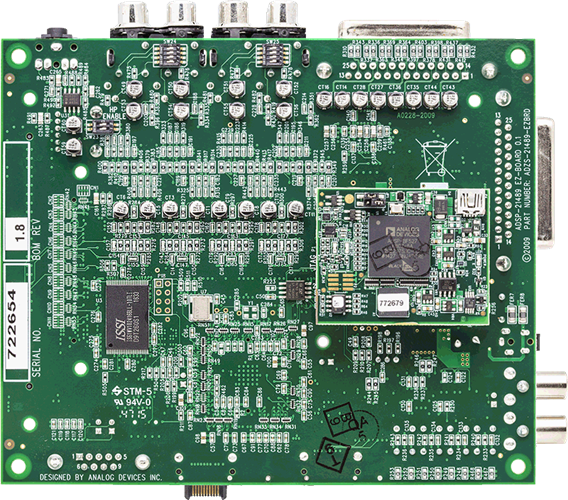

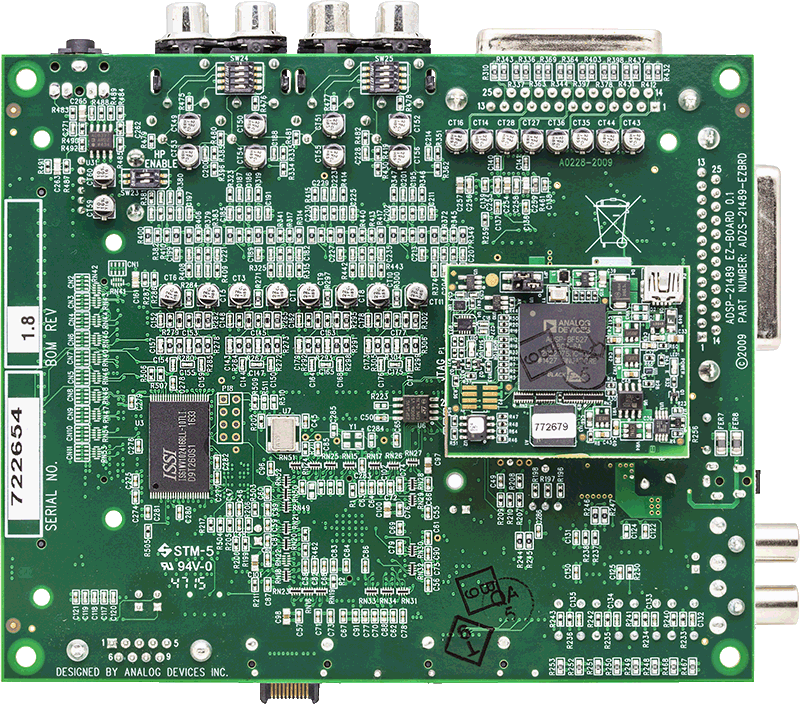

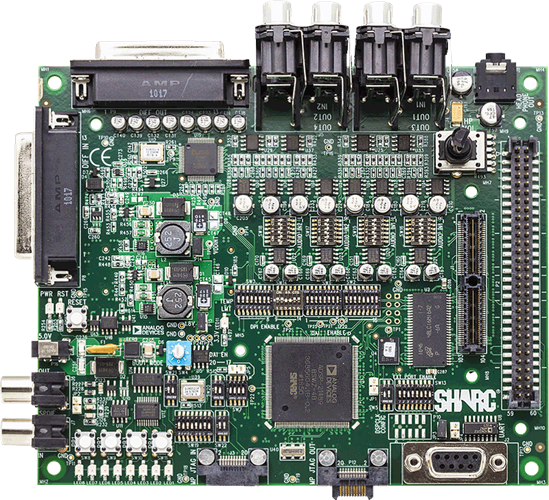

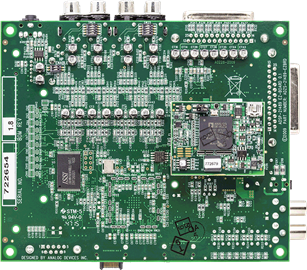

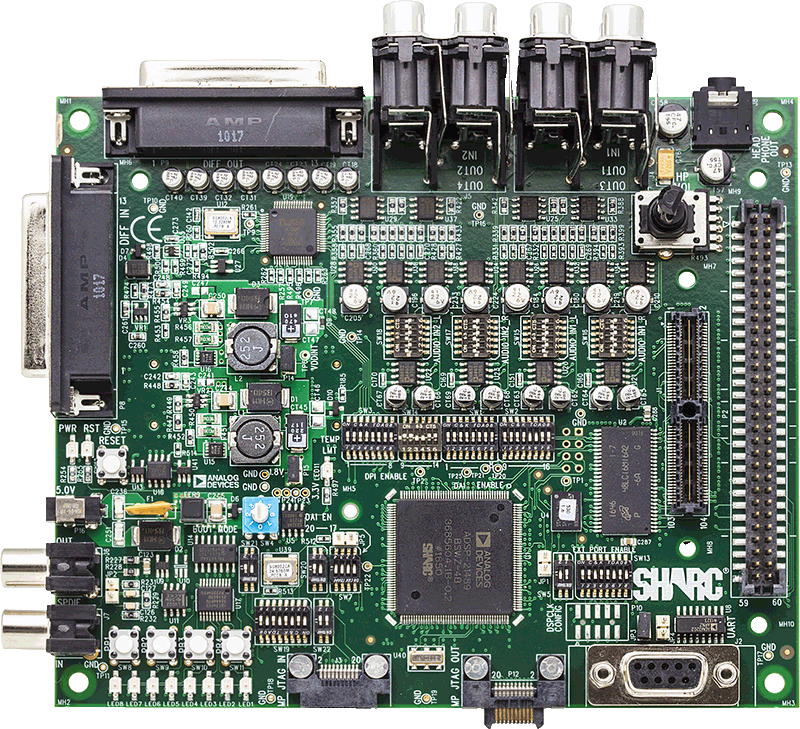

EVAL-21489-EZLITE
ADSP-21489 EZ-Kit Lite评估硬件为评估ADSP-2148x SHARC处理器系列提供低成本硬件解决方案。
顶部
概览
优势和特点
- ADSP-21489：196引脚BGA封装，16.625 MHz CLKIN振荡器
- 闪存4M，8位Numonyx
- SDRAM存储器：16Mb x16比特，Micron MT48LC16M16A2P
- Asynch SRAM：1M x16位，ISSI IS61WV102416BLL-10TLI
- SPI存储器：16Mb
- 模拟音频：AD1939编解码器
- SPDIF：RCA拾音插孔
- UART：ADM3202RS-232线路驱动器/接收器
- 电源：5V（3.6安培）
- LED：10个LED：1个电源（绿色）、1个板复位（红色）、8个通用（黄色）
- 按钮：5个按钮1个复位，2个连接至DAI，2个IRQ/标志
- SHARC扩展接口II：AMI、标志/IRQ、DAI、DPI、PWR_IN、3.3V、GND ant
- 其它特性：独立调试代理接口，RTC（实时时钟），移位寄存器接口，MP JTAG输入和输出连接器，用于DSP电流测量的0欧姆电阻，CE认证
产品详情
ADSP-21489 EZ-KIT Lite®是一款经济有效的评估套件，开发人员通过基于USB、可在PC中运行的工具集，便能对ADSP-21483/21486/21487/21489 SHARC®处理器进行初步评估。利用该EZ-KIT Lite，用户可以了解有关ADI公司ADSP-21489硬件和软件开发的更多信息，快速完成各种应用的原型设计。
该EZ-KIT Lite包括ADSP-21489 SHARC处理器桌面评估板以及VisualDSP++®开发与调试环境的评估套件，其中含有C/C++编译器、汇编器和链接器。VisualDSP++评估套件只能配合EZ-KIT Lite使用。
EZ-KIT Lite还附有独立的调试代理板，可以将它移除，以便用户插入外部仿真器。
订购信息：
产品型号：ADZS-21489-EZLITE
CROSSCORE®工具支持：
电话：1-800-ANALOGD (262-5643)
联系支持中心
技术与领域
相关产品
包装内含
EZ-Board封装内容- ADSP-21489 EZ-Board
- 通用5.0V直流电源
- 3.5 mm立体声耳机
- 6英尺RCA音频电缆
- 6英尺3.5 mm/RCA x 2 Y型电缆
- 3.5 mm母立体声转RCA Y型公电缆
EZ-KIT封装内容
- ADSP-21489 EZ-Board
- 独立调试代理 (SADA2)
- 独立调试代理
- 通用5.0V直流电源
- 3.5 mm立体声耳机
- 6英尺RCA音频电缆
- 6英尺3.5 mm/RCA x 2 Y型电缆
- 3.5 mm 母立体声转RCA Y型公电缆
系统需求
- Windows XP Professional SP3（仅支持32位）。
- Windows Vista Business/Enterprise/Ultimate SP2（仅支持32位）。 建议在无UAC保护的位置安装该软件。
- Windows 7 Professional/Enterprise/Ultimate（支持32位和64位）。 建议在无UAC保护的位置安装该软件。
- 建议使用最低为2 GHz的单核处理器或最低3.3 GHz的双核处理器。
- 存储器(RAM)空间不低于1 GB，建议采用4 GB存储器。
- 要求硬盘(HDD)空间不低于2GB。
- 适用于ADI处理器的CrossCore Embedded Studio。
- VisualDSP++ 5.0及最新更新。
文档
-
SHARC Processors Software and Tools2015/1/20
-
ADSP-21489 EZ-KIT Lite评估系统手册，修订版1.1，2012日7月2010/4/4PDF633 kB
-
HPUSB、USB和HPPCI仿真器用户指南，修订版3.2，2012年7日2009/11/11PDF746 kB
-
ADSP-21489 EZ-Board Design Database (Rev. 0.1)2010/4/6ZIP9633 kB
